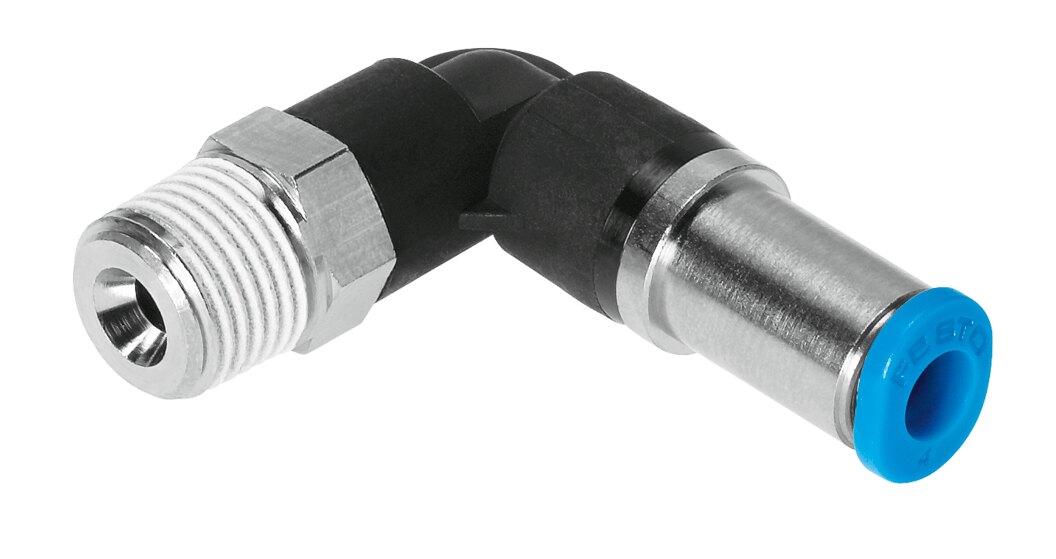

El racor neumático angular Festo QSKL-1/2-12 (N.º de artículo 153556) pertenece a la línea de racores autoblocantes QSKL de Festo. Combina una geometría en forma de L orientable a 360° con una válvula de cierre de seguridad integrada, siendo la solución idónea para canalizaciones neumáticas en ángulos rectos dentro de espacios compactos.
Al igual que en toda la serie autoblocante, este componente cuenta con un mecanismo interno que corta automáticamente la salida de aire en el momento exacto en que se presiona el anillo extractor azul y se retira el tubo de 12 mm. Esto permite realizar operaciones de mantenimiento, cambio de herramientas o sustitución de mangueras sin necesidad de detener el suministro de aire comprimido general ni purgar la instalación.
Su diseño roscado incluye una rosca macho cónica R1/2 recubierta con capa estanca lista para montar, evitando la aplicación de cinta de teflón. Además, incorpora una garra de retención fabricada en acero inoxidable de alta calidad que aprisiona firmemente la manguera, garantizando resistencia ante vibraciones y variaciones bruscas de presión.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSKL-1/2-12 |
| Número de artículo | 153556 |
| Función especial | Válvula de retención/cierre automático |
| Diseño del racor | Forma en L (90°), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/2 (con recubrimiento estanco) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 12 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 60 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010) |
| Material del cuerpo | Latón niquelado / PBT |
| Pinza de retención | Acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
Ventajas Principales
-
Diseño angular en L (90°): Facilita el guiado limpio de tubos de 12 mm en esquinas o accesos complicados evitando dobladuras en la manguera.
-
Cierre automático de seguridad: Obtura la línea de aire al extraer el tubo, eliminando fugas accidentales y ruidos bruscos por escape de presión.
-
Cuerpo orientable 360°: Permite alinear libremente la toma del tubo tras haber apretado la rosca en el puerto neumático.
-
Rosca autose Sellante R1/2: Lista para instalar directamente sin requerir teflón o fijadores de rosca adicionales.
-
Compatibilidad neumática: Diseñado para utilizarse con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 12 mm).
