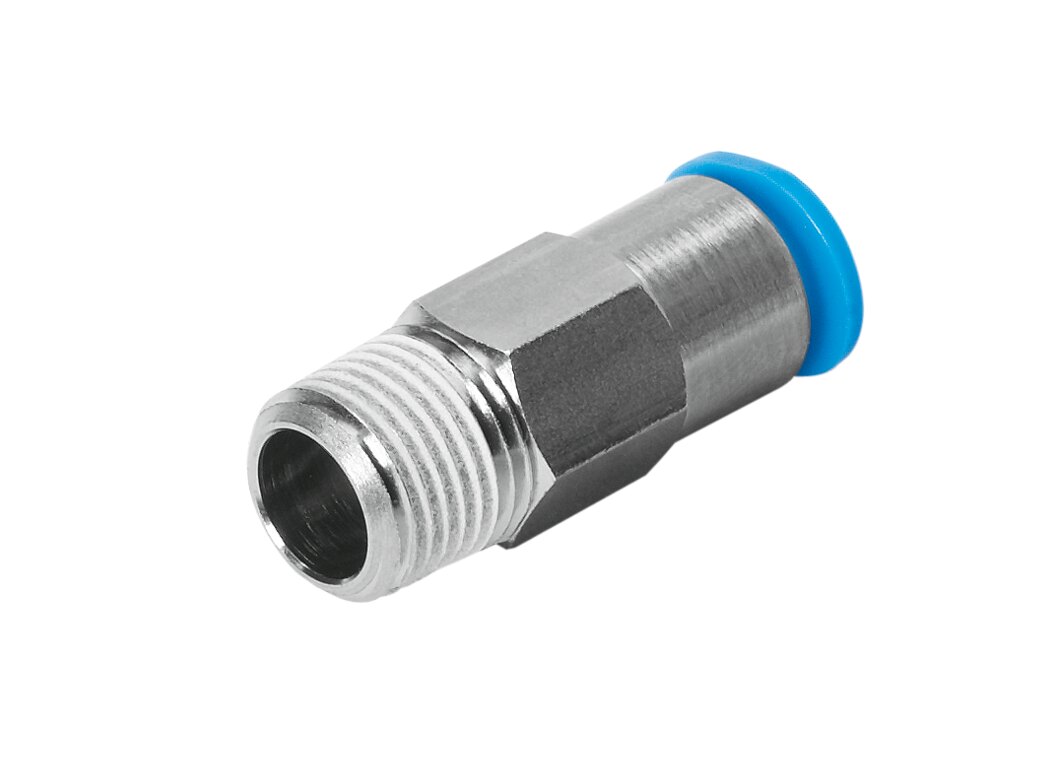

El conector neumático autoblocante Festo QSMK-1/4-6 (N.º de artículo 153421) forma parte de la serie QSMK / QSK de Festo, diseñada para combinar la miniaturización de la gama Micro con la seguridad operativa del sellado automático. Este conector incorpora en su interior un mecanismo de retención accionado por muelle que detiene instantáneamente el escape de aire comprimido en cuanto se desacopla el tubo neumático, volviendo a abrir el paso de aire de forma automática al reinsertar la manguera.
Esta propiedad resulta imprescindible en tareas de mantenimiento, sustitución rápida de componentes o puntos de prueba donde se requiere desconectar circuitos sin purgar la red principal de aire. Integra una rosca macho cónica R1/4 provista de una capa de sellado sintético (PTFE) preaplicada, eliminando la necesidad de usar teflón. En la toma de 6 mm, cuenta con una garra de retención de acero inoxidable de alta calidad que asegura un agarre mecánico firme, complementada con el aro extractor azul para una extracción ágil.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSMK-1/4-6 |
| Número de artículo | 153421 |
| Diseño del racor | Recto, autoblocante / autosellante (Self-sealing), línea Micro |
| Conexión neumática 1 | Rosca exterior cónica R1/4 (con revestimiento de sellado) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 3 mm |
| Función de bloqueo | Válvula de retención integrada (cierra al desconectar el tubo) |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | Latón niquelado / PBT |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW14 |
Ventajas Principales
-
Función Autoblocante / Autosellante: Corta automáticamente la salida de aire al extraer el tubo, permitiendo desacoples seguros sin pérdida de presión en la red.
-
Diseño Miniaturizado (Serie Micro): Solución altamente compacta que integra una válvula de cierre sin aumentar considerablemente el tamaño final.
-
Rosca autosellante (R1/4): Capa de sellado integrada para un montaje inmediato, limpio y exento de teflón.
-
Sujeción de alta seguridad: Pinza interna en acero inoxidable que garantiza la retención del tubo frente a vibraciones y picos de caudal.
-
Compatibilidad completa: Optimizado para conectarse con la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
