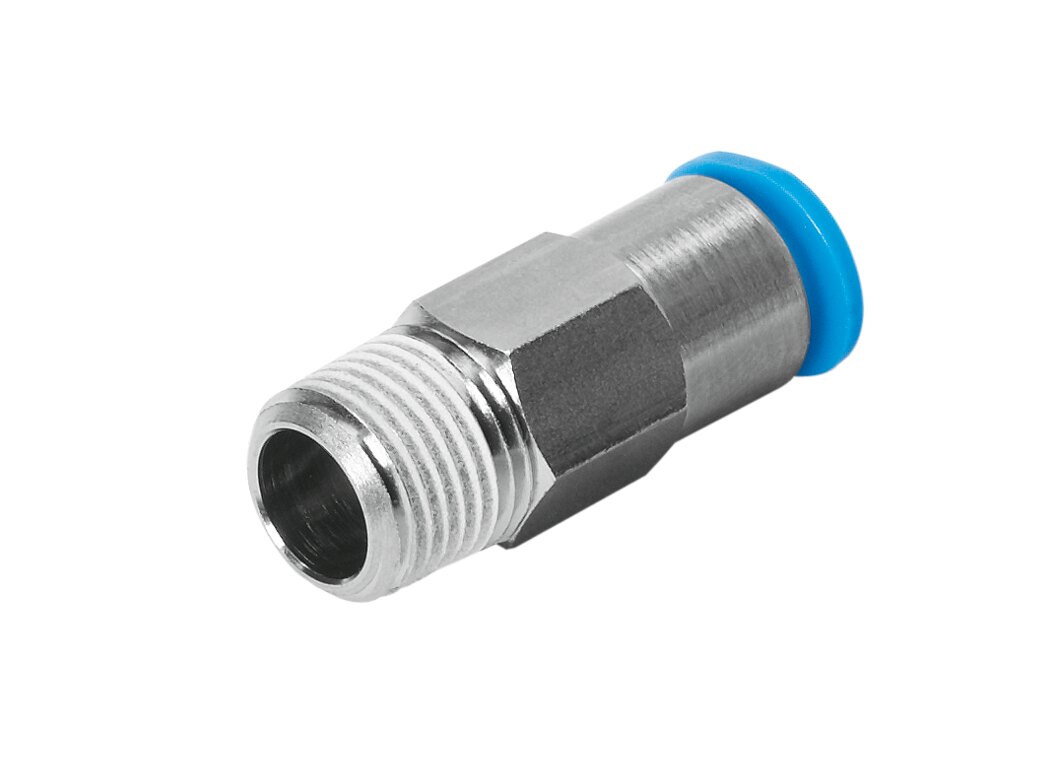

El racor de retención Festo QSK-1/4-10 (N.º de artículo 153523) pertenece a la serie de conectores con válvula de bloqueo QSK de Festo, diseñada para optimizar la seguridad operativa y el ahorro energético en sistemas neumáticos industriales.
Este componente cuenta con una válvula interna de cierre automático que actúa inmediatamente al desconectar la manguera. Mientras el tubo de 10 mm permanece insertado, el flujo de aire circula con normalidad; al presionar el aro extractor azul y retirar la manguera, el mecanismo interno se obtura automáticamente. Esto facilita las tareas de mantenimiento, inspección o cambio de equipos sin necesidad de cortar el suministro central de aire comprimido ni vaciar los depósitos del circuito.
Su rosca macho cónica R1/4 incluye una capa de estanqueidad preaplicada que elimina la necesidad de usar cinta de teflón y asegura un montaje rápido sin fugas. En la toma del tubo, incorpora una garra de retención de acero inoxidable de alta calidad que proporciona una sujeción firme frente a vibraciones y picos de presión.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSK-1/4-10 |
| Número de artículo | 153523 |
| Función especial | Válvula de retención/cierre automático (Quick Star Blocking) |
| Conexión neumática 1 | Rosca exterior cónica R1/4 (con recubrimiento estanco) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diseño del racor | Recto |
| Presión de funcionamiento | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 60 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010) |
| Material del cuerpo | Latón niquelado / PBT |
| Pinza de retención | Acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
Ventajas Principales
-
Bloqueo automático de flujo: Corta instantáneamente la salida de aire al extraer el tubo de 10 mm, evitando pérdidas de presión y ruidos molestos.
-
Mantenimiento eficiente: Permite desconectar líneas neumáticas sin detener la producción ni purgar la red de aire.
-
Montaje roscado rápido: La rosca R1/4 con sellador integrado garantiza un atornillado directo sin juntas adicionales.
-
Sujeción de gran resistencia: Garra de retención interna en acero inoxidable que impide desconexiones accidentales por tirones o vibración.
-
Compatibilidad neumática: Diseñado para utilizarse con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
