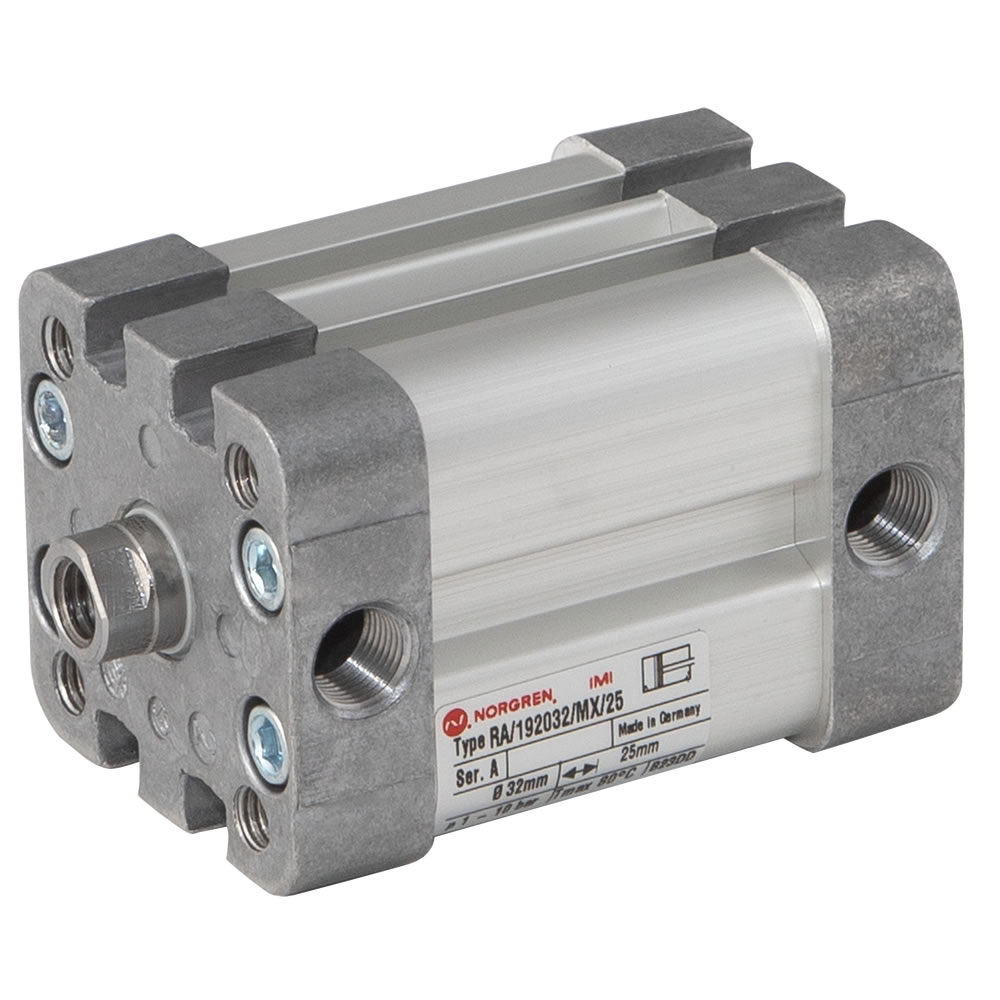

Este actuador de la serie compacta de Norgren está especialmente concebido para aplicaciones industriales donde el espacio disponible para el montaje es mínimo, pero se requiere un rendimiento fiable y una fuerza constante. Su diseño de perfil plano cumple con los estándares internacionales aplicables a cilindros compactos, permitiendo una fácil integración en maquinaria automatizada, dispositivos de sujeción y líneas de ensamblaje ajustadas.
El cilindro incorpora un vástago con rosca hembra que facilita el acoplamiento directo de elementos de transmisión de fuerza. Su sistema interno incluye guías de precisión y juntas estancas de alta durabilidad que garantizan un movimiento suave y un sellado óptimo bajo ciclos de trabajo continuos. Además, dispone de un émbolo magnético integrado que permite instalar detectores de posición externos para un control estricto de las carreras.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Referencia | IMI Norgren / RA/192032/MX/50 |
| Diámetro del émbolo | 32 mm |
| Longitud de carrera | 50 mm |
| Principio de funcionamiento | Doble efecto (cilindro compacto) |
| Extremo del vástago | Rosca hembra |
| Normativa de construcción | Conforme a estándares ISO para cilindros compactos |
| Detección de posición | Émbolo magnético integrado (compatible con sensores M/50) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o sin lubricar) |
| Rango de temperatura | -20 °C a +80 °C |
Ventajas Principales
-
Diseño ultracompacto: Optimiza al máximo el espacio de instalación en longitud, ideal para máquinas con limitaciones dimensionales severas.
-
Vástago con rosca hembra: Facilita la conexión directa y firme con horquillas, rótulas u otros componentes mecánicos de acoplamiento.
-
Émbolo magnético integrado: Permite el uso sencillo de sensores de proximidad para la supervisión electrónica de la posición.
-
Alta fiabilidad operativa: Construcción robusta diseñada para soportar ciclos de trabajo repetitivos con un rendimiento constante.
