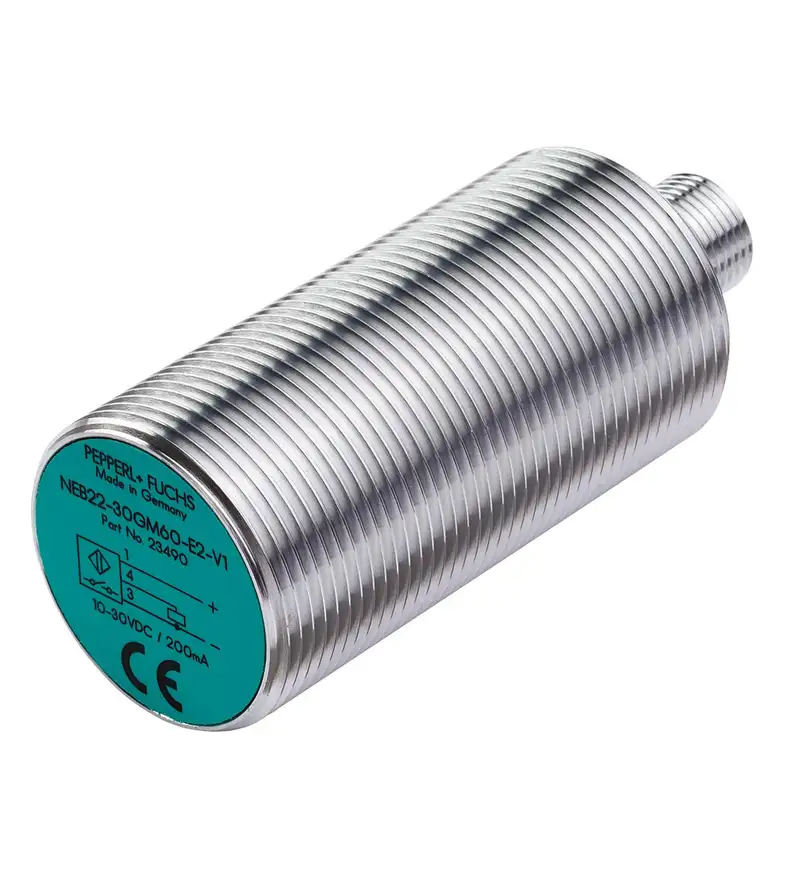

El sensor inductivo NEB22-30GM60-E2-V1 pertenece a la serie de rango extendido de Pepperl+Fuchs. Su diseño tecnológico avanzado permite obtener una distancia de detección asegurada de 22 mm manteniendo una instalación completamente enrasada en soportes metálicos, superando ampliamente el alcance estándar de los sensores M30 convencionales.
Esta característica es fundamental en aplicaciones donde las piezas en movimiento presentan variaciones de posicionamiento o donde existe riesgo de colisión mecánica, permitiendo distanciar la cara activa del sensor del elemento a detectar sin necesidad de recurrir a modelos no enrasados que requieren zonas libres de metal alrededor.
La interfaz de conexión mediante conector M12 de 4 pines (variante -V1) facilita un mantenimiento rápido y reemplazos limpios en planta sin necesidad de rehacer el cableado. Dispone de un LED indicador de estado de conmutación visible en 360° y protecciones electrónicas completas contra cortocircuitos, sobrecargas y polaridad invertida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NEB22-30GM60-E2-V1 |
| Número de pieza | 303923 |
| Tipo de sensor | Proximidad inductivo de rango extendido |
| Distancia de conmutación ($S_n$) | 22 mm |
| Tipo de instalación | Enrasado (Embeddable) |

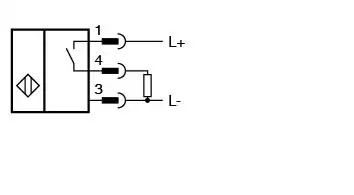

| Polaridad / Salida | DC, PNP, Normalmente Abierta (NO) |
| Tensión de funcionamiento ($U_B$) | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Frecuencia de conmutación | 0 a 150 Hz |
| Corriente de trabajo ($I_L$) | 0 a 200 mA |

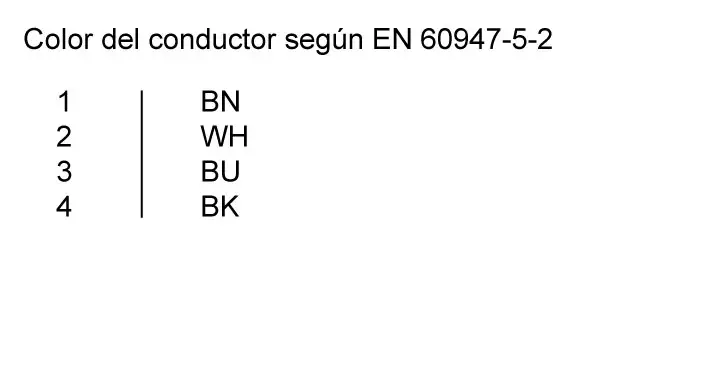

| Conexión eléctrica | Conector macho M12 x 1 (4 polos) |

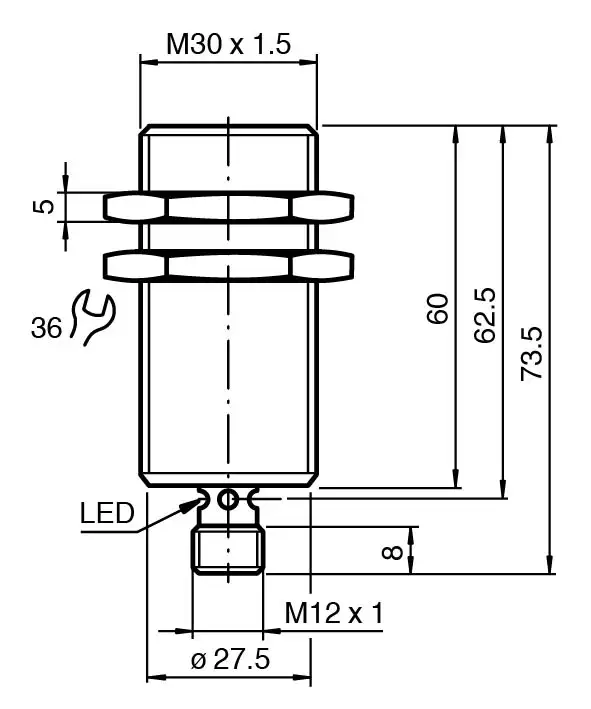

| Dimensiones / Rosca | Cilíndrico M30 x 1.5 (Longitud del cuerpo: 60 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Latón niquelado / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Distancia de conmutación extendida (22 mm): Detección fiable a mayor distancia para prevenir colisiones o desajustes mecánicos.
-
Instalación enrasada blindada: Se embuten en estructuras metálicas sin falsas lecturas ni pérdidas en la distancia de detección.
-
Desconexión rápida por conector M12: Simplifica los tiempos de instalación y sustitución directa en campo.
-
Cuerpo metálico M30 robusto: Excelente durabilidad frente a vibraciones, impactos y entornos pesados.
-
Protección IP67: Totalmente estanque frente a humedad, polvo e inmersión temporal en fluidos industriales.
