El sistema NBN50-F135L-M18-1M-SET está específicamente desarrollado para la detección industrial de posición en entornos de calor extremo, como hornos de secado, plantas de recubrimiento por pintura, fundiciones y líneas de tratamiento térmico.

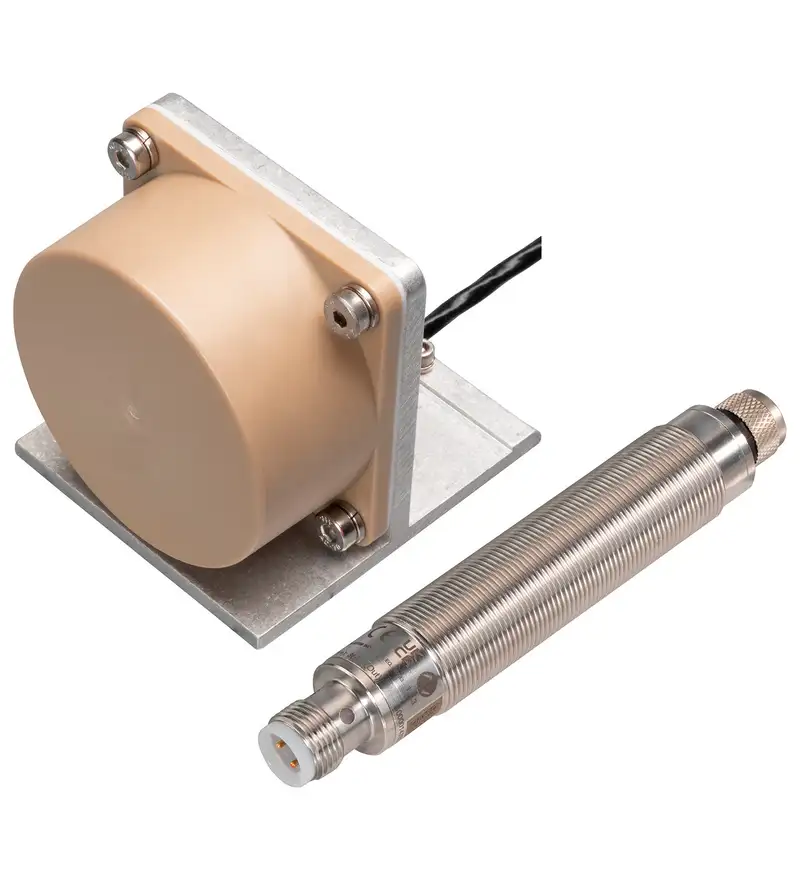

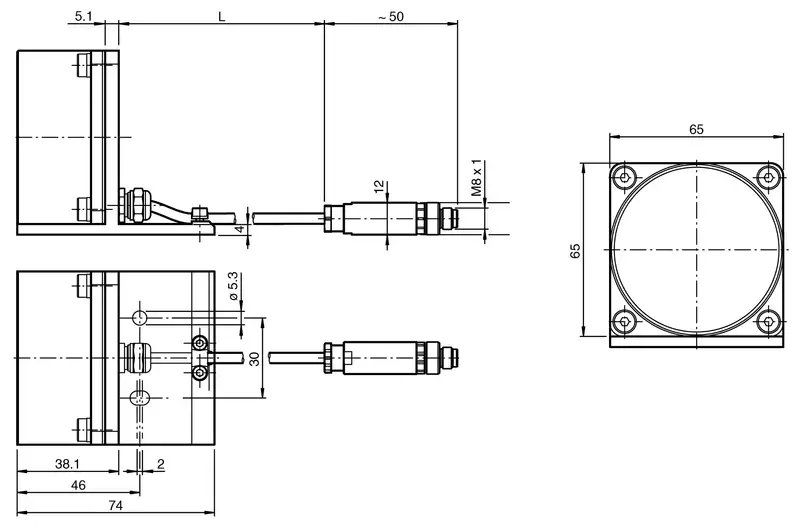

A diferencia de los sensores convencionales donde la electrónica reside junto a la cara activa, este diseño modular separa el cabezal de detección —construido en PEEK 450 reforzado con fibra de vidrio y capaz de resistir de 0 °C a +250 °C— de la unidad amplificadora de acero inoxidable en formato M18, la cual se instala en la zona templada (hasta 70 °C). La conexión entre ambos elementos se realiza mediante un cable rígido y flexible de PFA con alta resistencia química e ignífuga.
Incorpora tecnología IO-Link V1.1, lo que permite parametrizar de forma remota las funciones de conmutación (NA/NC), monitorear el estado del sensor en tiempo real, recibir alertas avanzadas de mantenimiento preventivo y evaluar datos de diagnóstico. Además, cuenta con un pin de sincronización bidireccional que permite instalar múltiples cabezales adyacentes sin interferencias mutuas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBN50-F135L-M18-1M-SET |
| Tipo de dispositivo | Kit de sensor inductivo modular para alta temperatura |
| Distancia de conmutación ($S_n$) | 50 mm (Rango asegurado $0 \dots 40.5\text{ mm}$) |
| Tipo de instalación | No enrasado (Non-embeddable) |
| Polaridad / Salida | DC, PNP (Programable NA/NC) |
| Interfaz de comunicación | IO-Link V1.1.3 (COM2 38.4 kbit/s) / Modo SIO |
| Tensión de funcionamiento | 10 V DC a 30 V DC |
| Resistencia térmica del cabezal | 0 °C a +250 °C |
| Temperatura del amplificador | 0 °C a +70 °C |

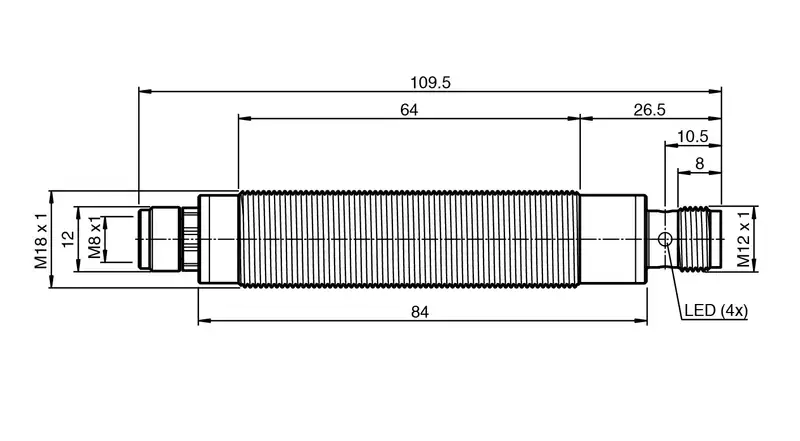

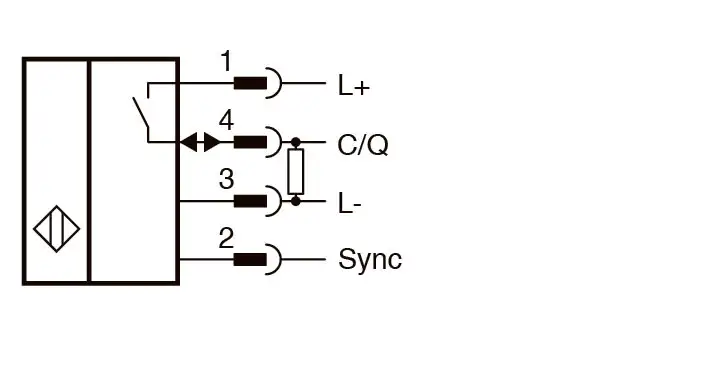

| Conexión del amplificador | Conector M12 x 1 de 4 polos |
| Cable intermedio (Cabezal-Amp) | 1 metro en material PFA |
| Grados de protección | Cabezal: IP65 / Amplificador: IP67 |
| Materiales | Cabezal: PEEK 450 con 30% fibra de vidrio / Amp: Acero inoxidable (1.4305) |
Ventajas Principales
-
Resistencia a temperaturas extremas (250 °C): Permite detectar piezas directamente dentro de procesos térmicos sin dañar la electrónica sensible.
-
Diseño modular con cabezal intercambiable: En caso de desgaste mecánico o térmico, se puede sustituir únicamente el cabezal detector sin cambiar la electrónica de procesamiento.
-
Comunicación IO-Link integrada: Diagnóstico continuo de fallos, advertencias de mantenimiento y fácil parametrización remota desde el sistema de control.
-
Gran alcance de detección (50 mm): Permite posicionar el cabezal a una distancia segura de las piezas metálicas al rojo vivo o en movimiento.
-
Pin de sincronización: Permite montar cabezales muy cercanos entre sí previniendo acoplamientos electromagnéticos directos.
