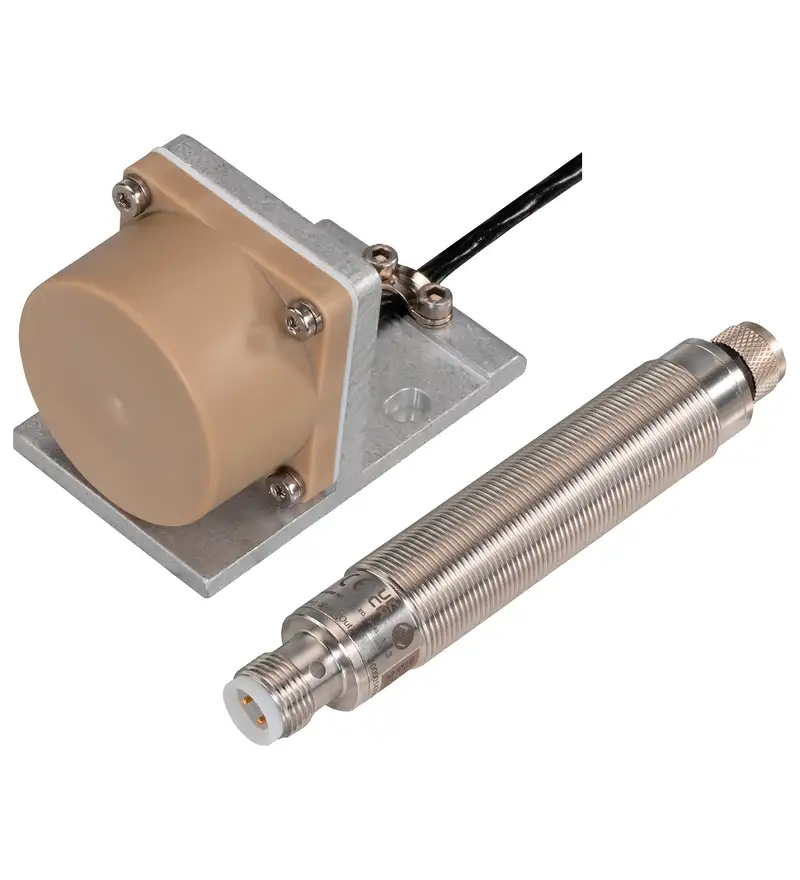

El sistema NBN25-F135-M18-25M-SET resuelve los desafíos de detección en grandes líneas de procesamiento térmico donde el punto de lectura se encuentra profundamente inmerso dentro de la estructura de la máquina u horno.
Su cable intermedio especial recubierto de PTFE/PFA de 25 metros permite ubicar el cabezal detector pasivo en puntos críticos expuestos a temperaturas continuas de 0 °C a +250 °C, trasladando la unidad amplificadora M18 fuera de la estructura caliente hasta un armario de control o zona con temperatura ambiente normal (hasta 70 °C). Esta separación elimina los fallos prematuros por fatiga térmica en la electrónica de procesamiento y simplifica las labores de diagnóstico.

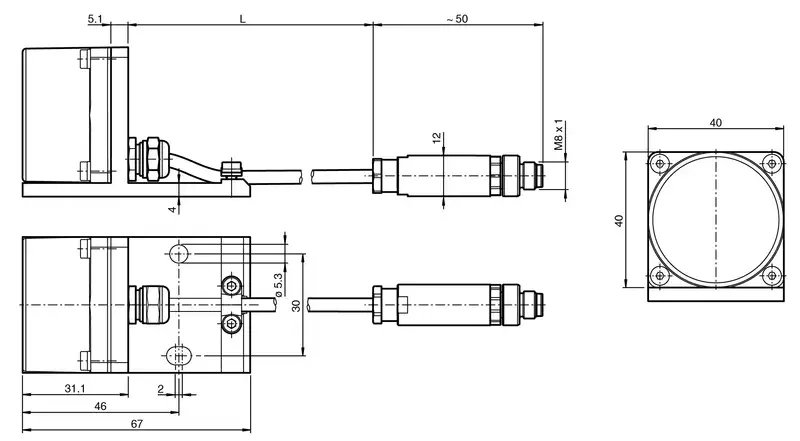

El cabezal detector de PEEK ofrece una alta inercia frente a ataques químicos y choque térmico, mientras que el amplificador en acero inoxidable proporciona una señal conmutada PNP limpia con protección contra cortocircuitos y polaridad invertida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBN25-F135-M18-25M-SET |
| Número de pieza | 230235 |
| Tipo de dispositivo | Kit de sensor inductivo modular para alta temperatura |
| Distancia de conmutación ($S_n$) | 25 mm (Rango asegurado $0 \dots 20.25\text{ mm}$) |
| Tipo de instalación | No enrasado (Non-embeddable) |
| Polaridad / Salida | DC, PNP, Normalmente Abierta (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Frecuencia de conmutación | 0 a 20 Hz |
| Resistencia térmica del cabezal | 0 °C a +250 °C |
| Temperatura del amplificador | 0 °C a +70 °C |

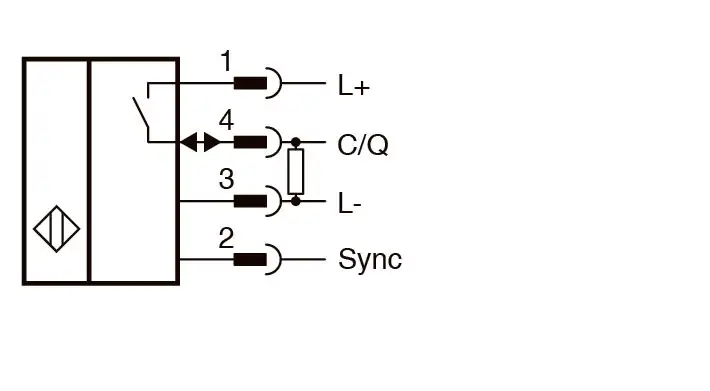

| Conexión del amplificador | Conector macho M12 x 1 de 4 polos |
| Cable de interconexión | 25 metros (Teflón / PTFE de alta resistencia térmica) |
| Grados de protección | Cabezal: IP65 / Amplificador: IP67 |
| Materiales | Cabezal: PEEK / Amplificador: Acero inoxidable (1.4305) |
Ventajas Principales
-
Cable de extensión de 25 metros: Permite instalar el módulo de procesamiento en armarios remotos lejos de la radiación térmica directa.
-
Resistencia continua a 250 °C: Operación confiable en el interior de hornos, túneles de pintura y secaderos mecánicos.
-
Diseño modular desacoplado: El reemplazo del cabezal o cable no requiere cambiar el amplificador electrónico.
-

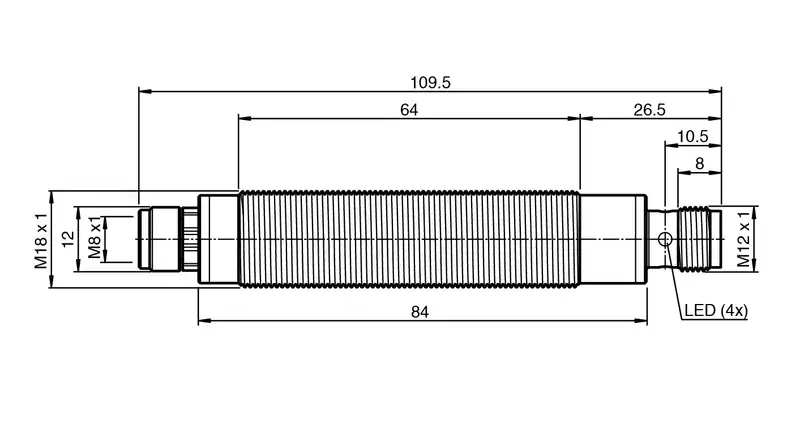

Cuerpo M18 en acero inoxidable: Resistencia mecánica avanzada para la unidad de evaluación exterior.
-
Desconexión rápida por conector M12: Simplifica el mantenimiento del lado de control del sistema.
