El sistema NBN25-F135-M18-1M-SET está diseñado para resolver aplicaciones críticas de control de posición en procesos térmicos intensivos, tales como líneas de pintura, secaderos industriales, manipulación de vidrio y plantas de tratamiento de metales.

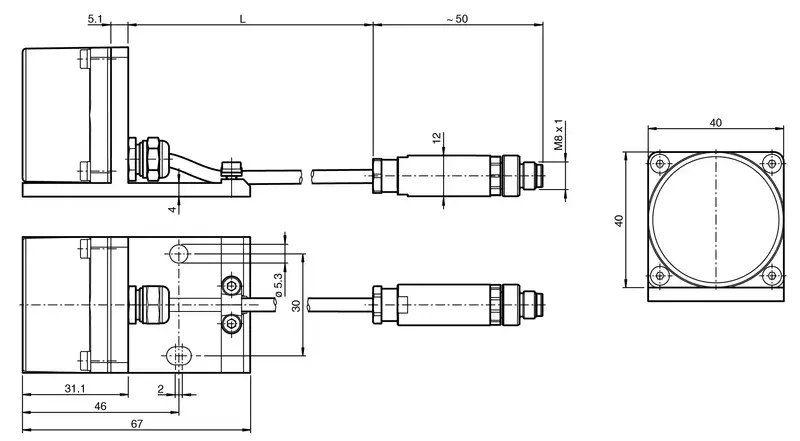

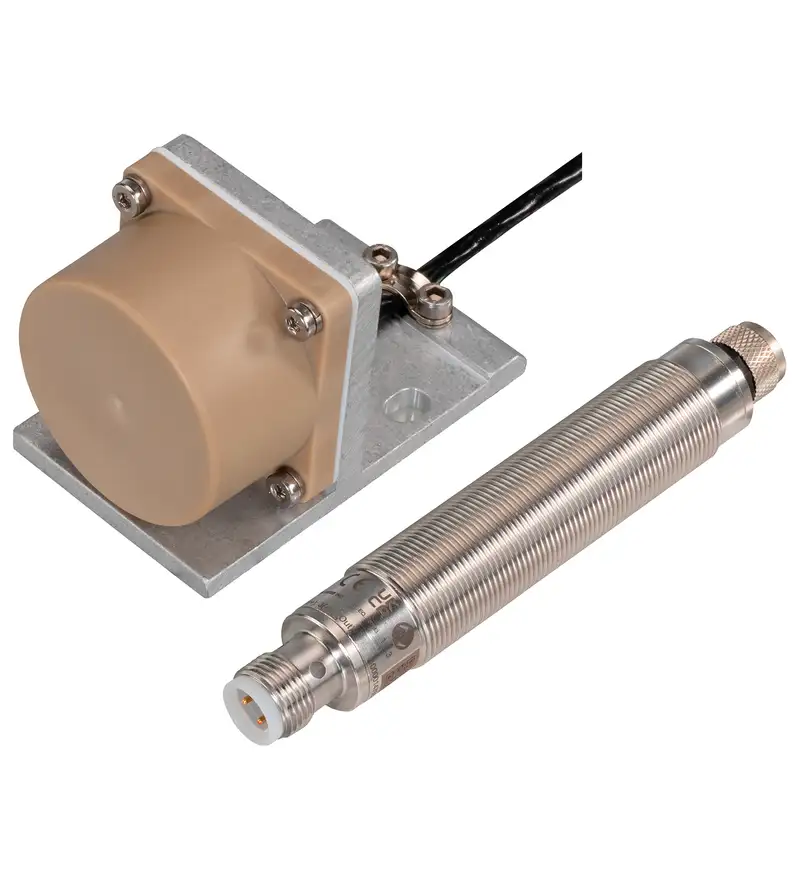

Su arquitectura modular separa físicamente el cabezal de lectura de la electrónica de conmutación. El cabezal detector —fabricado en polímero PEEK térmicamente estable— tolera temperaturas extremas de 0 °C a +250 °C directamente en el punto de trabajo. El cable intermedio de 1 metro está recubierto de PTFE/PFA resistente a la radiación térmica y a productos químicos agresivos, permitiendo ubicar la unidad amplificadora cilíndrica M18 fuera de la zona de calor crítico (hasta 70 °C).

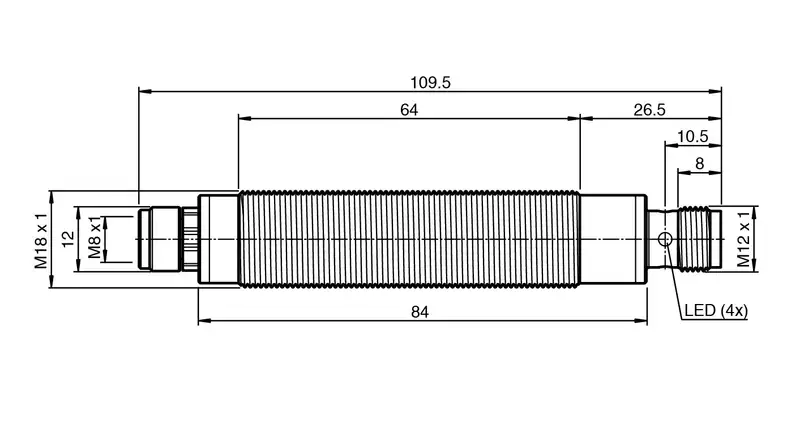

La unidad amplificadora en acero inoxidable procesa la señal inductiva y proporciona una salida conmutada PNP (NA) con respuesta precisa y rápida. Además, su diseño no enrasado garantiza una distancia de detección asegurada de 25 mm sin falso disparo por parte de los soportes metálicos del entorno.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBN25-F135-M18-1M-SET |
| Número de pieza | 230232 |
| Tipo de dispositivo | Kit de sensor inductivo modular para alta temperatura |
| Distancia de conmutación ($S_n$) | 25 mm (Rango asegurado $0 \dots 20.25\text{ mm}$) |
| Tipo de instalación | No enrasado (Non-embeddable) |
| Polaridad / Salida | DC, PNP, Normalmente Abierta (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Frecuencia de conmutación | 0 a 20 Hz |
| Resistencia térmica del cabezal | 0 °C a +250 °C |
| Temperatura del amplificador | 0 °C a +70 °C |

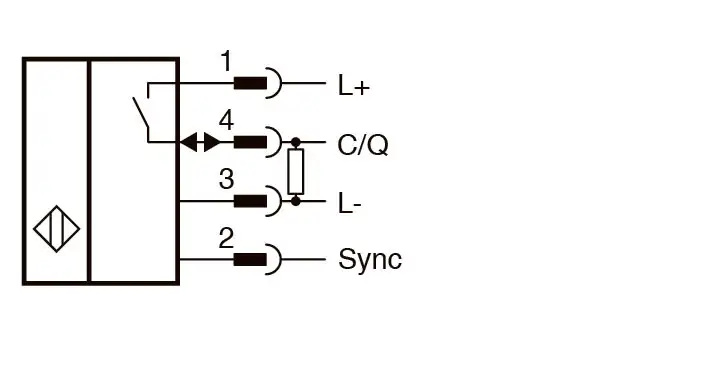

| Conexión del amplificador | Conector macho M12 x 1 de 4 polos |
| Cable de interconexión | 1 metro (Teflón / PTFE de alta resistencia térmica) |
| Grados de protección | Cabezal: IP65 / Amplificador: IP67 |
| Materiales | Cabezal: PEEK / Amplificador: Acero inoxidable (1.4305) |
Ventajas Principales
-
Resistencia continua a 250 °C: Permite detectar objetos metálicos en zonas con radiación o contacto térmico severo sin degradación del sensor.
-
Arquitectura separable y modular: Permite sustituir el cabezal o el cable intermedio de forma independiente sin reemplazar el módulo amplificador.
-
Cuerpo amplificador en acero inoxidable: Protección mecánica y corrosiva duradera en formato estándar M18.
-
Alcance nominal de 25 mm: Mantiene una distancia de seguridad prudencial respecto a las piezas o transporte a altas temperaturas.
-
Conexión estandarizada M12: Desconexión rápida del módulo amplificador para un mantenimiento rápido en planta.
