El sensor inductivo analógico NBN15-30GM60-I3 transforma la distancia física entre el objeto metálico y su cara activa en una señal de corriente normalizada altamente estable. Su diseño de alta linealidad permite un control analógico preciso a lo largo de su banda de operación de 2.5 mm a 15 mm.
Al ser un modelo no enrasado, requiere una zona libre circundante para desplegar su campo electromagnético expandido, lo que le otorga un mayor alcance de medición en comparación con las variantes blindadas. La salida por bucle de corriente de 4 mA a 20 mA garantiza una transmisión de datos inmune a interferencias electromagnéticas y caídas de tensión, incluso en tiradas largas de cableado hacia el PLC o sistemas de adquisición analógica.

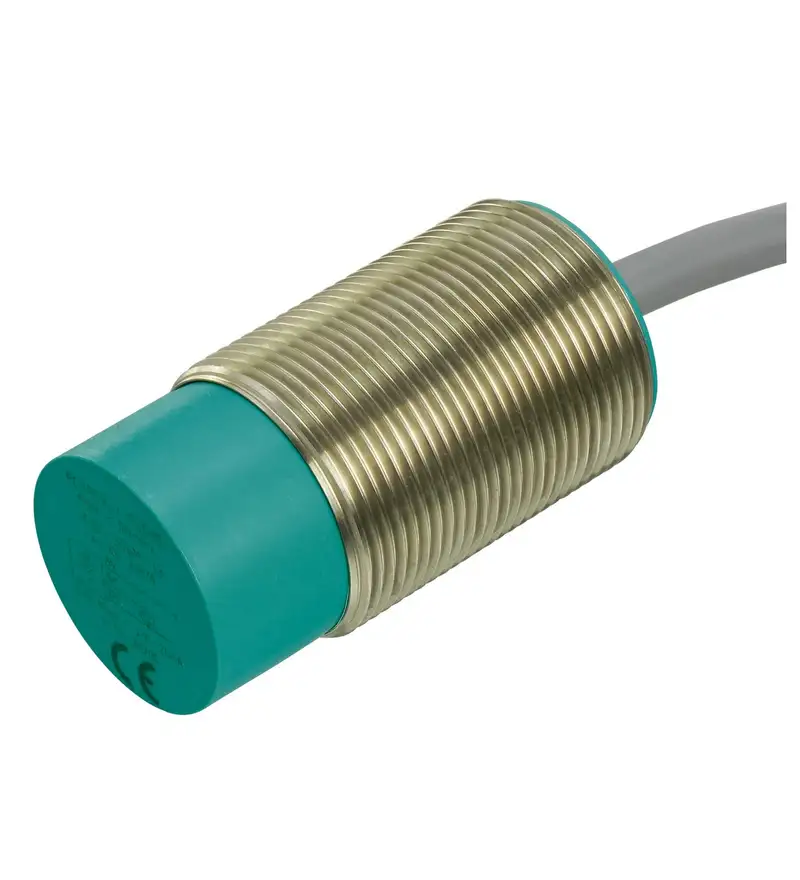

Su cuerpo robusto de rosca M30 en latón niquelado incluye dos tuercas de fijación y un indicador LED de estado para facilitar la verificación visual de la alimentación y el posicionamiento en campo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBN15-30GM60-I3 |
| Número de pieza | 206307 |
| Tipo de sensor | Proximidad inductivo con salida analógica |
| Rango de medición ($s_d$) | 2.5 mm a 15 mm (Lineal) |
| Tipo de instalación | No enrasado (Non-embeddable) |

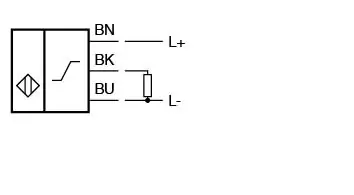

| Tipo de salida | Analógica en corriente: 4 mA … 20 mA (3 hilos) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Resistencia de carga (Carga máx.) | $R_L \le 500\ \Omega$ (a $U_B = 24\text{ V}$) |
| Linearidad / Repetibilidad | $\pm 3\%$ del valor final de la escala |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.34\text{ mm}^2$) |

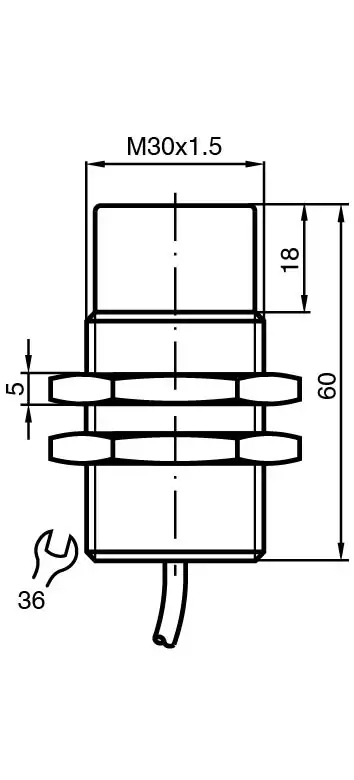

| Dimensiones / Rosca | Cilíndrico M30 x 1.5 (Longitud de cuerpo: 60 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Latón niquelado / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Rango extendido de medición (hasta 15 mm): Permite medir desplazamientos de mayor recorrido sin necesidad de sensores ópticos complejos.
-
Señal robusta de 4 a 20 mA: Inmunidad superior frente al ruido eléctrico industrial en entornos de alta potencia.
-
Formato M30 de gran robustez: Estructura metálica resistente diseñada para soportar exigencias mecánicas severas.
-
Linealidad de alta precisión: Permite registrar cambios milimétricos en la posición de piezas móviles.
-
Protección IP67: Estanqueidad certificada frente a polvo, humedad y aceites industriales.
