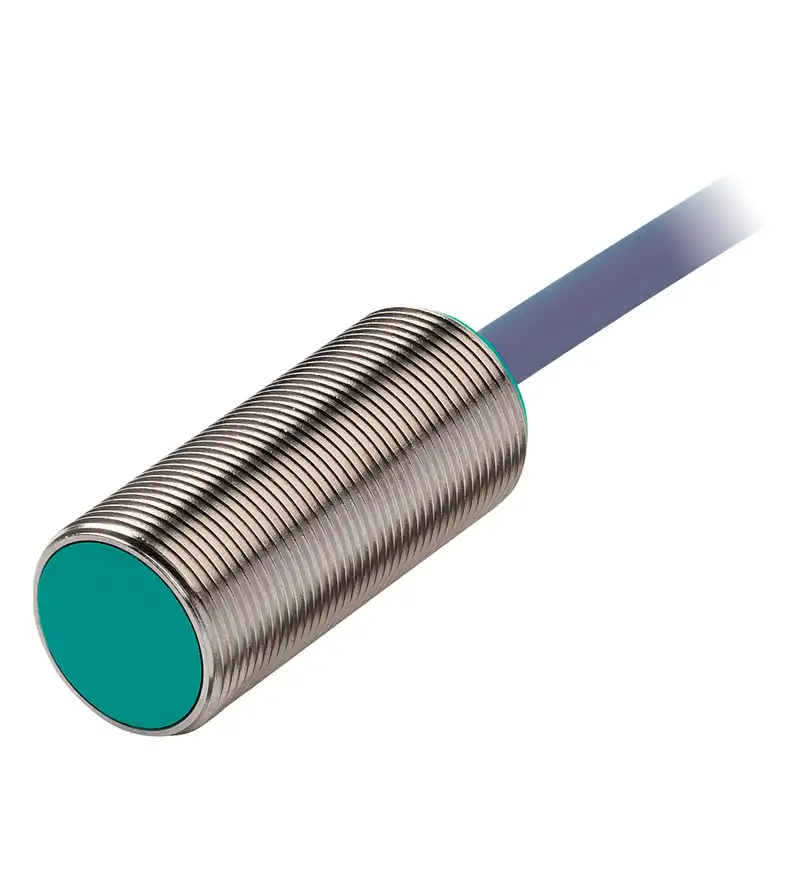

El sensor inductivo NBB8-30GM60-I3 de Pepperl+Fuchs convierte la distancia física comprendida entre su superficie activa y un objeto metálico en una señal analógica de corriente estrictamente lineal.
Su diseño blindado permite un montaje totalmente enrasado en paneles o soportes metálicos sin alterar la curva de medición ni sufrir interferencias laterales. El bucle de corriente estándar de 4 mA a 20 mA garantiza una transmisión de datos segura e inmune a los ruidos electromagnéticos característicos de plantas industriales, permitiendo conectarlo a entradas analógicas de PLC a largas distancias sin pérdidas de precisión.
Su cuerpo métrico M30 de latón niquelado ofrece una durabilidad mecánica excepcional. Incluye dos tuercas de fijación y un LED indicador de estado que facilita la verificación visual de la alimentación y el rango de alineación durante la puesta en marcha.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBB8-30GM60-I3 |
| Número de pieza | 206306 |
| Tipo de sensor | Proximidad inductivo con salida analógica |
| Rango de medición ($s_d$) | 1 mm a 8 mm (Lineal) |
| Tipo de instalación | Enrasado (Embeddable) |

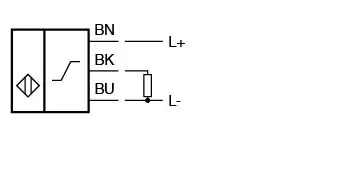

| Tipo de salida | Analógica en corriente: 4 mA … 20 mA (3 hilos) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Resistencia de carga (Carga máx.) | $R_L \le 500\ \Omega$ (a $U_B = 24\text{ V}$) |
| Linearidad / Repetibilidad | $\pm 3\%$ del valor final de la escala |
| Pendiente de salida | Positiva (4 mA en distancia mínima, 20 mA en distancia máxima) |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.34\text{ mm}^2$) |

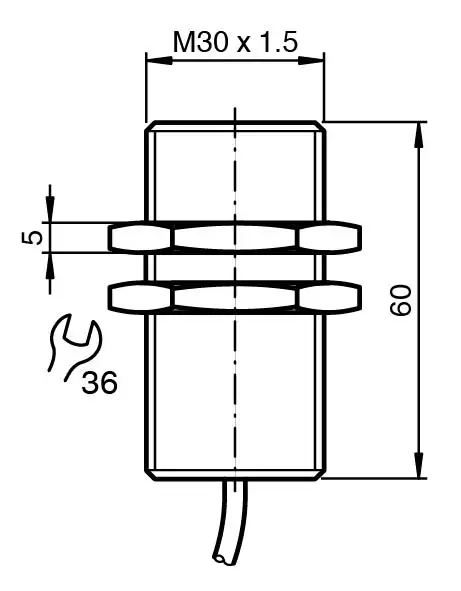

| Dimensiones / Rosca | Cilíndrico M30 x 1.5 (Longitud de cuerpo: 60 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Latón niquelado / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Medición continua blindada (4-20 mA): Permite medir posición o desgaste con alta linealidad embutido directamente en soportes metálicos.
-
Inmunidad contra ruido electromagnético: Salida en bucle de corriente ideal para tiradas largas de cableado en entornos industriales ruidosos.
-
Cuerpo metálico M30 robusto: Estructura de alta resistencia contra impactos mecánicos, vibraciones y ambientes severos.
-
Alta precisión y repetibilidad: Excelente estabilidad térmica y exactitud en la lectura de variaciones milimétricas.
-
Grado de protección IP67: Totalmente estanque frente a humedad, polvo y aceites de corte.
