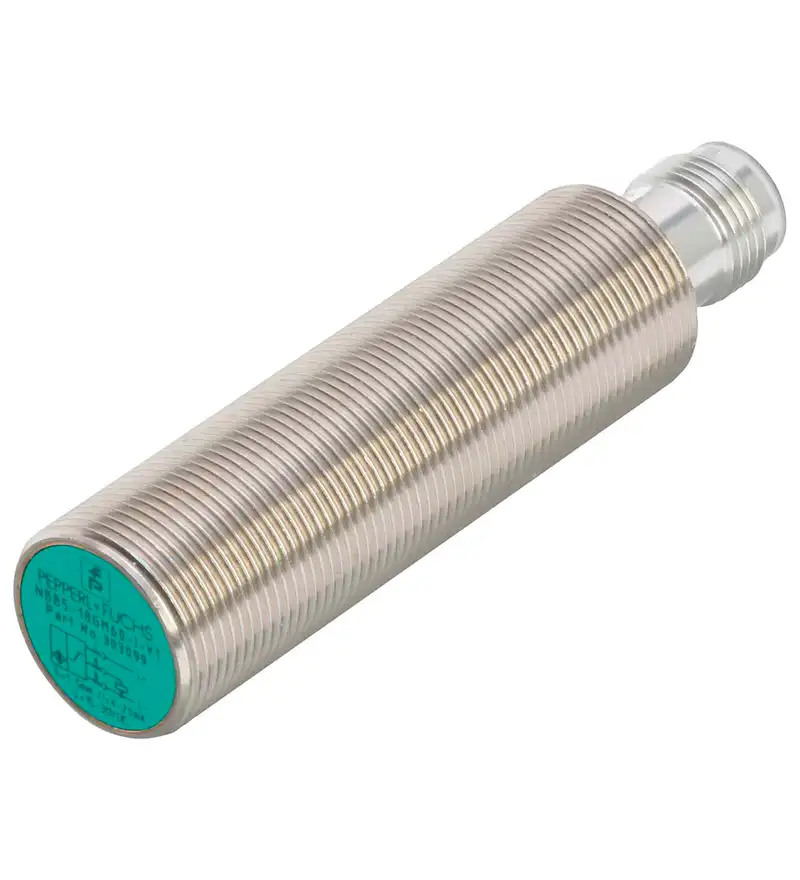

El sensor inductivo NBB5-18GM60-I3-V1 de Pepperl+Fuchs reemplaza la conmutación digital estándar de todo/nada por una medición métrica continua de alta resolución, incorporando la conveniencia de una interfaz de conexión rápida industrial.
Su diseño blindado permite un montaje totalmente enrasado en estructuras metálicas sin sufrir interferencias laterales ni distorsiones en la curva característica de medición. El bucle de corriente estándar de 4 mA a 20 mA garantiza una señal analógica inmune al ruido electromagnético del entorno industrial, permitiendo llevar la señal hacia entradas analógicas de PLC a largas distancias sin pérdida de precisión.
A diferencia de la versión con cable integrado, la variante -V1 equipa un conector M12 estándar de 4 pines, lo que simplifica las labores de montaje, cableado y sustitución rápida en campo sin necesidad de desinstalar el cableado principal de la máquina.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBB5-18GM60-I3-V1 |
| Número de pieza | 206312 |
| Tipo de sensor | Proximidad inductivo con salida analógica |
| Rango de medición ($s_d$) | 0.5 mm a 5 mm (Lineal) |
| Tipo de instalación | Enrasado (Embeddable) |

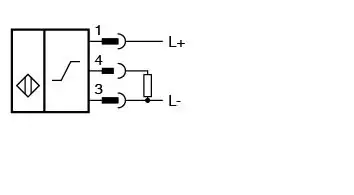

| Tipo de salida | Analógica en corriente: 4 mA … 20 mA (3 hilos) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Resistencia de carga (Carga máx.) | $R_L \le 500\ \Omega$ (a $U_B = 24\text{ V}$) |
| Linearidad / Repetibilidad | $\pm 3\%$ del valor final de la escala |
| Pendiente de salida | Positiva (4 mA en distancia mínima, 20 mA en distancia máxima) |
| Conexión eléctrica | Conector macho M12 x 1 (4 polos) |

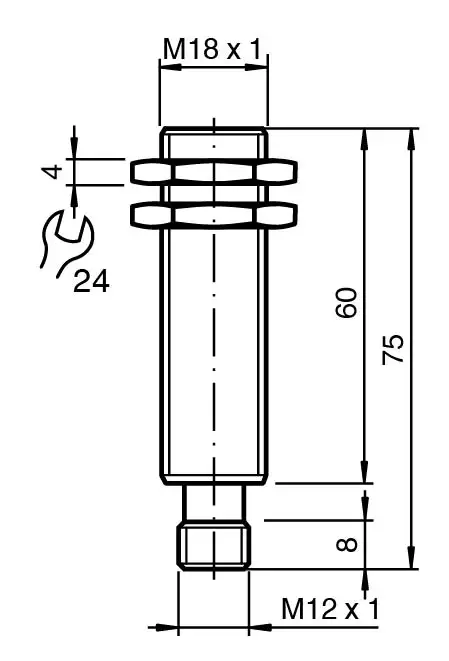

| Dimensiones / Rosca | Cilíndrico M18 x 1 (Longitud de cuerpo: 60 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Latón niquelado / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Desconexión rápida con conector M12: Reduce drásticamente los tiempos de paro en planta al permitir sustituciones limpias y rápidas.
-
Medición analógica continua (4-20 mA): Permite registrar posición, desgaste o vibración lineal con alta precisión de forma constante.
-
Inmunidad contra ruido electromagnético: Bucle de corriente de 4-20 mA ideal para tiradas largas hacia tarjetas analógicas de PLC.
-
Instalación enrasada blindada: Se embuten directamente en soportes mecánicos o carcasas sin alterar la linealidad de la medición.
-
Construcción IP67 robusta: Carcasa de latón niquelado resistente a lubricantes, aceites de corte y polvo industrial.
