El sensor inductivo NBB5-18GM60-I3 de Pepperl+Fuchs reemplaza la conmutación digital estándar de todo/nada por una medición métrica continua de alta resolución. Su señal de salida varía de forma estrictamente lineal en respuesta a la distancia entre la cara activa del sensor y la pieza metálica objetivo.
Su diseño blindado permite un montaje enrasado en estructuras metálicas sin sufrir interferencias laterales ni distorsiones en la curva característica de medición. El bucle de corriente estándar de 4 mA a 20 mA garantiza una señal analógica inmune al ruido electromagnético del entorno industrial, permitiendo tirar cable a largas distancias hacia entradas analógicas de PLC, tarjetas de adquisición de datos o convertidores sin pérdida de precisión.

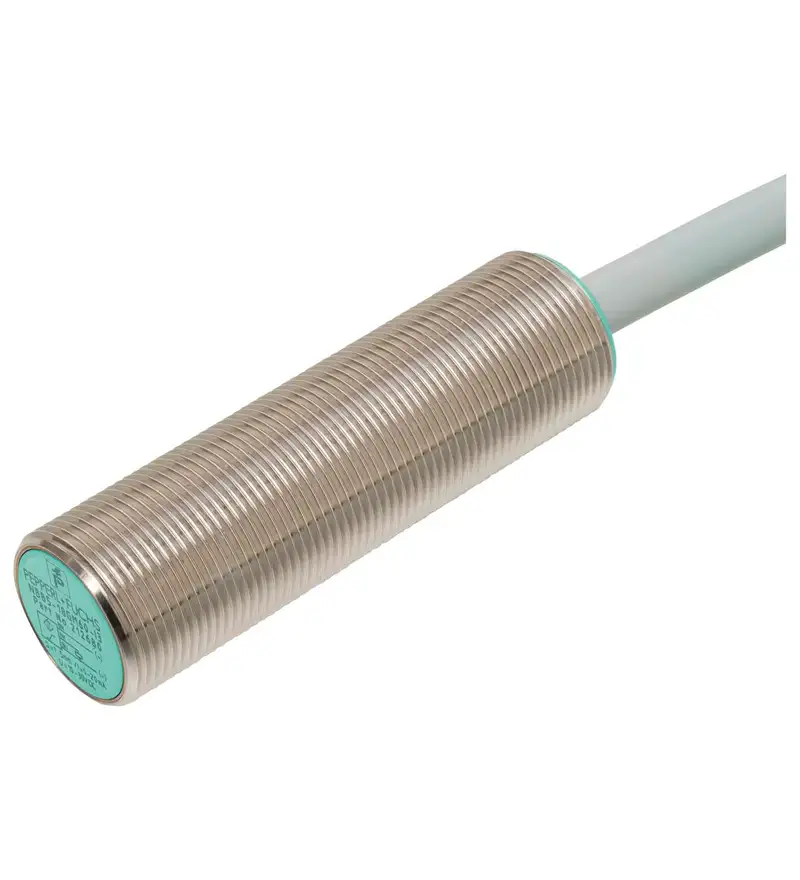

Su cuerpo cilíndrico M18x1 de latón niquelado incluye dos tuercas de fijación mecánicas y un LED indicador de estado que ayuda a verificar la presencia de alimentación y el rango de trabajo durante la puesta en marcha.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBB5-18GM60-I3 |
| Número de pieza | 206305 |
| Tipo de sensor | Proximidad inductivo con salida analógica |
| Rango de medición ($s_d$) | 0.5 mm a 5 mm (Lineal) |
| Tipo de instalación | Enrasado (Embeddable) |

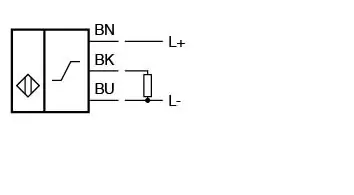

| Tipo de salida | Analógica en corriente: 4 mA … 20 mA (3 hilos) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Resistencia de carga (Carga máx.) | $R_L \le 500\ \Omega$ (a $U_B = 24\text{ V}$) |
| Linearidad / Repetibilidad | $\pm 3\%$ del valor final de la escala |
| Pendiente de salida | Positive (4 mA en distancia mínima, 20 mA en distancia máxima) |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.34\text{ mm}^2$) |

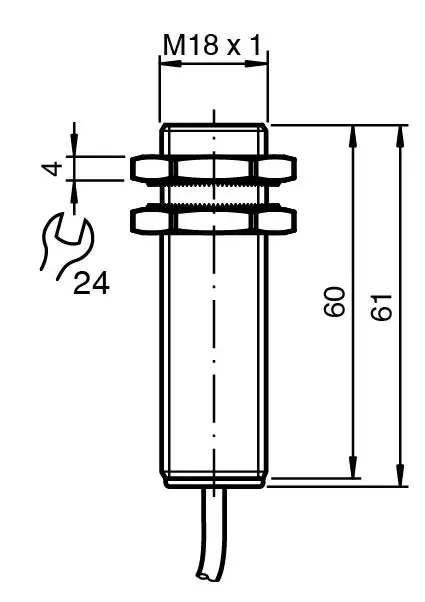

| Dimensiones / Rosca | Cilíndrico M18 x 1 (Longitud de cuerpo: 60 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Latón niquelado / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Medición analógica continua (4-20 mA): Permite medir posición, desgaste o vibración lineal con alta precisión en lugar de solo detectar presencia.
-
Señal inmune al ruido: La salida en bucle de corriente de 4-20 mA evita caídas de tensión y ruido eléctrico en tiradas de cable largas.
-
Instalación enrasada blindada: Se embuten en soportes mecánicos o carcasas sin alterar la linealidad de la medición.
-
Cuerpo metálico M18 estandarizado: Rosca metálica de gran robustez, fácil de ajustar mecánicamente en cualquier estructura.
-
Resistencia ambiental IP67: Protegido frente a la entrada de lubricantes, humedad y polvo industrial.
