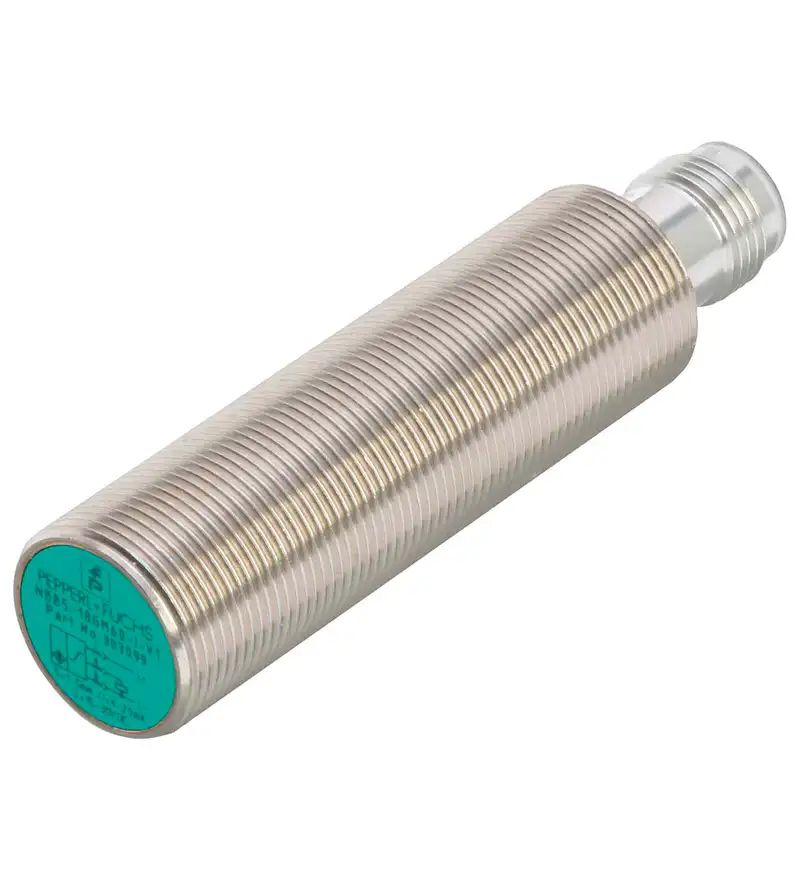

El sensor inductivo NBB5-18GM60-I-V1 forma parte de la serie de sensores inductivos analógicos de Pepperl+Fuchs diseñados para proporcionar una lectura continua de posición con máxima flexibilidad de señal.
A diferencia de los modelos con salida rígida de 4-20 mA, la serie -I ofrece un rango dinámico completo de salida en corriente de 0 a 20 mA a lo largo de su distancia de medición (0.5 mm a 5 mm), permitiendo aprovechar toda la resolución del convertidor analógico del PLC. Su diseño blindado permite un montaje totalmente enrasado en carcasas o soportes metálicos sin sufrir alteraciones en la curva de medición lineal ni interferencias de componentes adyacentes.
La interfaz de conexión mediante conector M12 de 4 pines facilita una instalación limpia y acelerada en planta, minimizando los tiempos de mantenimiento y sustitución. Su cuerpo cilíndrico de latón niquelado con grado de protección IP67 garantiza un rendimiento fiable en presencia de humedad, aceites de corte y vibraciones mecánicas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBB5-18GM60-I-V1 |
| Número de pieza | 206311 |
| Tipo de sensor | Proximidad inductivo con salida analógica |
| Rango de medición ($s_d$) | 0.5 mm a 5 mm (Lineal) |
| Tipo de instalación | Enrasado (Embeddable) |

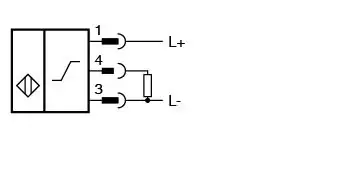

| Tipo de salida | Analógica en corriente: 0 mA … 20 mA (3 hilos) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Resistencia de carga (Carga máx.) | $R_L \le 500\ \Omega$ (a $U_B = 24\text{ V}$) |
| Linearidad / Repetibilidad | $\pm 3\%$ del valor final de la escala |
| Conexión eléctrica | Conector macho M12 x 1 (4 polos) |

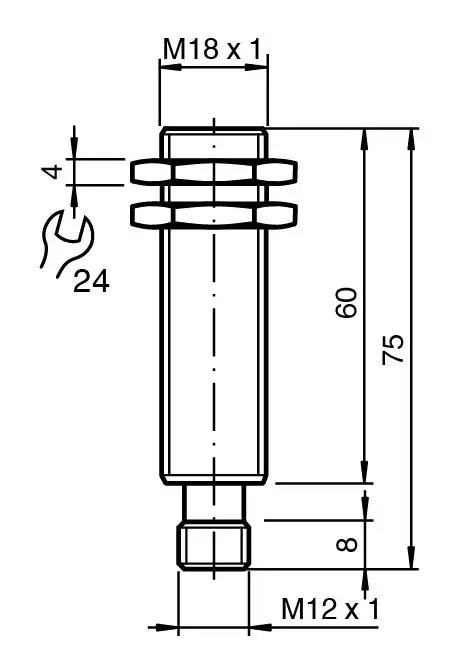

| Dimensiones / Rosca | Cilíndrico M18 x 1 (Longitud de cuerpo: 60 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Latón niquelado / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Rango analógico extendido (0-20 mA): Maximiza la resolución de entrada analógica en PLCs y sistemas de control industrial.
-
Conexión rápida M12: Instalación eficiente y sustitución rápida en campo sin necesidad de manipular cableado directo.
-
Montaje enrasado blindado: Puede embutirse en metal sin que la estructura afecte la linealidad del rango de 0.5 a 5 mm.
-
Cuerpo metálico M18 de alta durabilidad: Excelente resistencia mecánica frente a impactos y entornos industriales agresivos.
-
Protección IP67: Totalmente estanque frente a líquidos, lubricantes y polvo industrial.
