El sensor inductivo NBB2-V3-E2 pertenece a la distinguida serie V3 de Pepperl+Fuchs, diseñada para ofrecer la máxima compacidad mecánica en formato de petaca/bloque rectangular para automatización de precisión.
Su cara activa blindada permite una instalación completamente enrasada al ras de la superficie de montaje en estructuras metálicas sin sufrir interferencias laterales ni alterar el rango de conmutación de 2 mm. La forma constructiva rectangular facilita una fijación limpia e inamovible mediante dos tornillos pasantes M3, eliminando los problemas de rotación y alineación angular habituales en los sensores cilíndricos roscados.
La electrónica del NBB2-V3-E2 integra una salida conmutada lógica PNP (Normalmente Abierta) con indicador LED amarillo de alta visibilidad para verificar el estado de conmutación en campo. Incluye protecciones electrónicas integradas contra cortocircuitos, sobrecargas y polaridad invertida. Su carcasa de polímero PBT proporciona una elevada estabilidad mecánica, aislamiento eléctrico y resistencia frente a aceites industriales y fluidos de corte.
Ficha Técnica Resumida
| Parámetro Técnico | Especificación |
| Fabricante / Ref. | Pepperl+Fuchs / NBB2-V3-E2 (Art. 083884) |
| Tipo de sensor | Proximidad inductivo binario |
| Distancia nominal ($S_n$) | 2 mm |
| Tipo de instalación | Enrasado (Flush / Embeddable) |

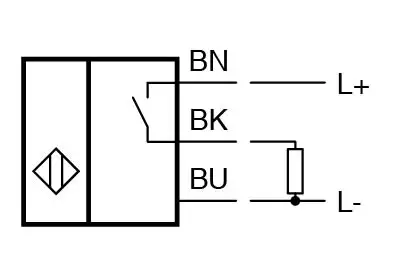

| Polaridad / Salida | DC, PNP, Normally Open (NO) |
| Tensión de funcionamiento ($U_B$) | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Frecuencia de conmutación ($f$) | 0 a 1000 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.14\text{ mm}^2$) |

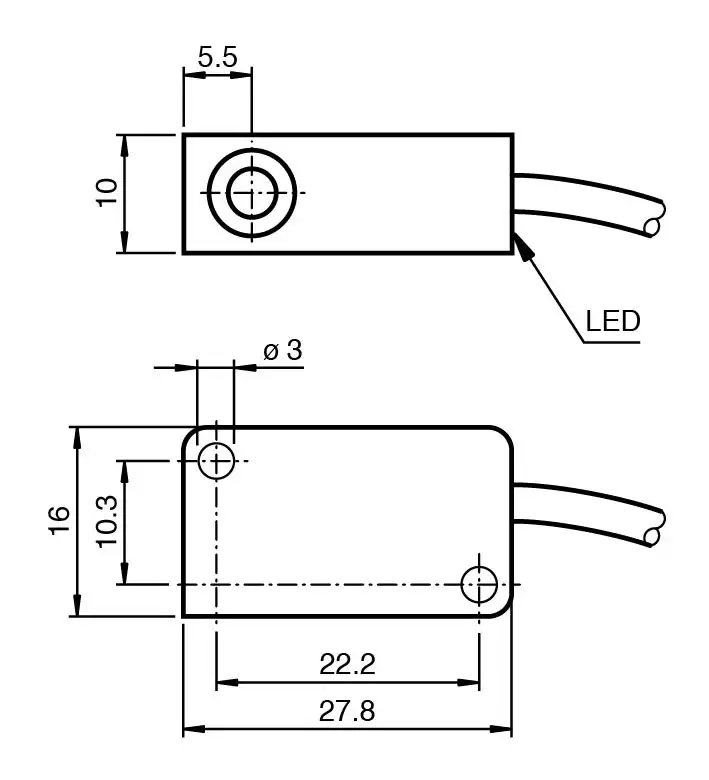

| Formato / Dimensiones | Bloque rectangular Serie V3 ($27,8\text{ mm} \times 10,2\text{ mm} \times 16\text{ mm}$) |
| Grado de protección | IP67 |
| Materiales | Carcasa y cara activa: Polímero PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Formato ultracompacto Serie V3: Solución óptima para espacios reducidos donde los sensores cilíndricos (M8 u M12) resultan demasiado largos o voluminosos.
-
Fijación firme anti-rotación: Montaje mediante tornillos pasantes M3 que evita el desajuste por vibración mecánica o colisión leve.
-
Montaje enrasado blindado: Puede embutirse directamente en metal manteniendo una detección limpia y precisa a 2 mm.
-
Elevada velocidad de respuesta (1000 Hz): Excelente para aplicaciones de rápida cadencia, seguimiento de levas y conteo de piezas.
-
Carcasa PBT IP67: Total resistencia a la inmersión temporal, polvo, humedad y taladrinas/aceites mecánicos.
