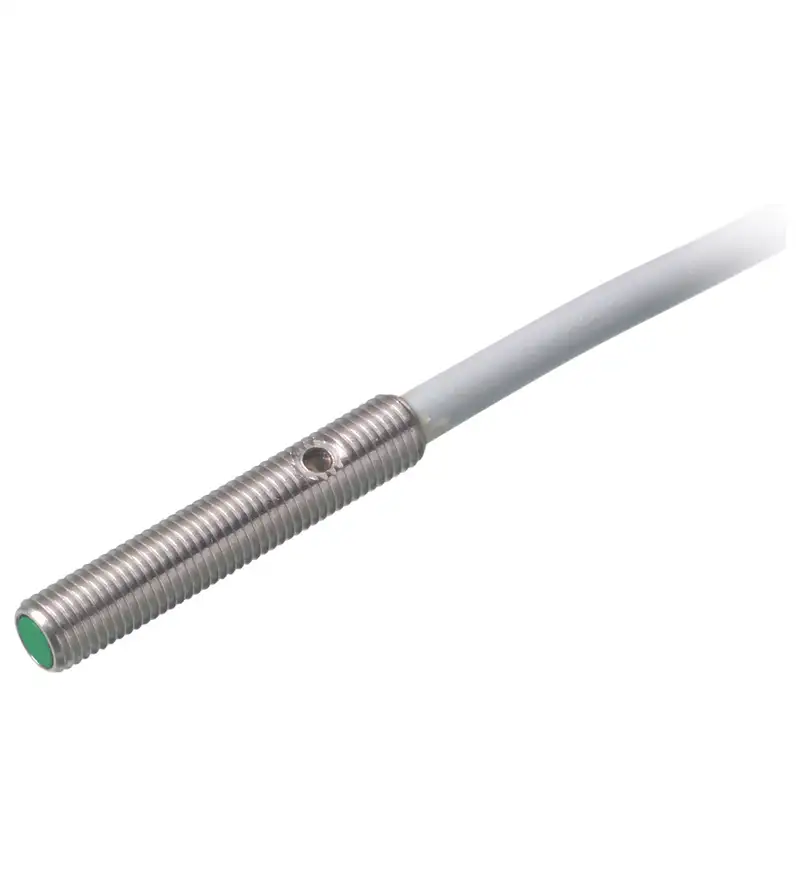

El sensor inductivo NBB1-4GM22-E2 destaca como uno de los formatos más pequeños de la gama métrica y cilíndrica de Pepperl+Fuchs. Su diseño ultra-compacto permite integrarlo en lugares con restricciones severas de tamaño, sustituyendo con éxito a micro-interruptores mecánicos propensos al desgaste.
Su cara activa blindada permite un montaje completamente enrasado a ras de la superficie en soportes metálicos o garras de manipulación, sin sufrir interferencias laterales ni alterar el rango asegurado de 1 mm. A pesar de su tamaño minúsculo, integra protecciones electrónicas completas frente a cortocircuitos, sobrecargas y polaridad invertida.
Su elevada frecuencia de conmutación de 3 kHz lo convierte en un equipo idóneo para la detección de movimientos de alta velocidad, posicionamiento de micro-cilindros y conteo continuo de piezas pequeñas en alimentadores y máquinas de ensamble automatizado. Su carcasa de acero inoxidable garantiza máxima robustez mecánica y resistencia química.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NBB1-4GM22-E2 |
| Número de pieza | 087754 |
| Tipo de sensor | Proximidad inductivo binario |
| Distancia de conmutación ($S_n$) | 1 mm |
| Tipo de instalación | Enrasado (Embeddable) |

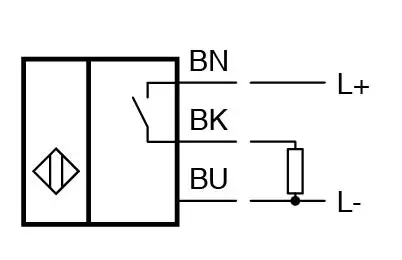

| Polaridad / Salida | DC, PNP, Normally Open (NO) |
| Tensión de funcionamiento ($U_B$) | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Frecuencia de conmutación ($f$) | 0 a 3000 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.05\text{ mm}^2$) |

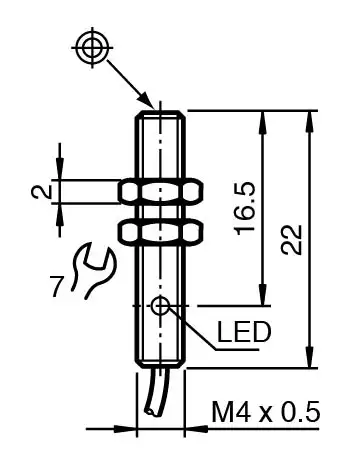

| Dimensiones / Rosca | Cilíndrico roscado M4 x 0.5 (Longitud de cuerpo: 22 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Acero inoxidable (1.4305 / AISI 303) / Cara activa: POM |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Formato micro-roscado M4: Permite la instalación directa en pinzas de manipulación robótica y mecanismos de precisión sin ocupar volumen.
-
Alta frecuencia de conmutación (3000 Hz): Excelente para procesos de respuesta ultra-rápida y conteo de alta velocidad.
-
Montaje enrasado blindado: Se embuten al ras en estructuras metálicas para proteger la superficie del sensor frente a impactos.
-
Construcción en acero inoxidable: Elevada resistencia mecánica contra impactos leves y ambientes húmedos o exigentes.
-
Protección IP67: Totalmente estanque contra la entrada de polvo, humedad y lubricantes de corte.
