El sensor inductivo NAB8-F33-U de Pepperl+Fuchs sustituye la conmutación binaria tradicional por una medición analógica de alta resolución dentro de un formato extraplano.
Su diseño blindado permite un montaje completamente enrasado sobre superficies metálicas sin interferencias laterales ni distorsiones en la linealidad de la medición. Proporciona una salida proporcional en tensión de 0 a 10 V, directamente integrable en entradas analógicas estándar de PLCs o tarjetas de adquisición de datos para la monitorización de desviaciones métricas en tiempo real.
Construido en una carcasa de PBT con perfil ultraplano de tan solo 10 mm de altura, facilita su integración en estructuras mecánicas compactas. Dispone de un LED indicador multicolor para la supervisión del estado del objetivo dentro del rango operativo o alertas de fallo, e incluye protecciones contra polaridad invertida y cortocircuitos limitados por corriente.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / NAB8-F33-U |
| Tipo de sensor | Proximidad inductivo con salida analógica de tensión |
| Rango de medición ($s_d$) | 0 mm a 8 mm (Lineal) |
| Tipo de instalación | Enrasado (Flush) |
| Tipo de salida | Analógica en tensión: 0 V … 10 V (3 hilos) |
| Tensión de funcionamiento ($U_B$) | 15 V DC a 30 V DC |
| Error de linealidad | $\pm 3\%$ del valor final de escala |
| Repetibilidad | $\pm 1\%$ del valor final de escala |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.34\text{ mm}^2$) con punteras |

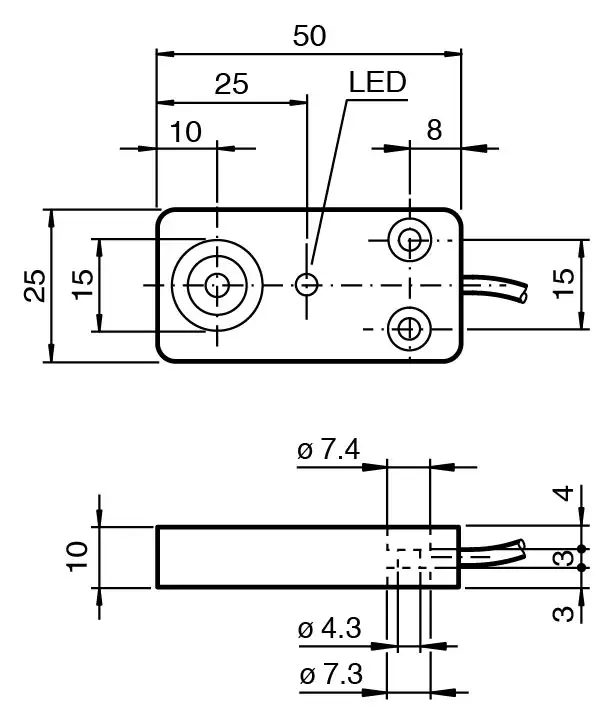

| Dimensiones de carcasa | Forma plana: 25 mm (ancho) x 10 mm (alto) |
| Grados de protección | IP65 / IP67 |
| Materiales | Carcasa / Superficie activa: Polímero PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Diseño plano ultraplano (10 mm): Permite medir posición o distancia directamente en superficies metálicas con limitaciones severas de espacio.
-
Salida analógica estándar 0-10 V: Compatibilidad directa con cualquier entrada de PLC o regulador analógico comercial.
-
Montaje enrasado (Flush): Su cara activa blindada puede embutirse en metal sin perder linealidad ni sufrir falsos disparos.
-
LED de diagnóstico avanzado: Indicación visual para verificar la alineación dentro del rango de medición (fijo, parpadeo lento o fallo).
-
Doble protección IP65/IP67: Excelente aislamiento contra la entrada de polvo, humedad y lubricantes industriales.
