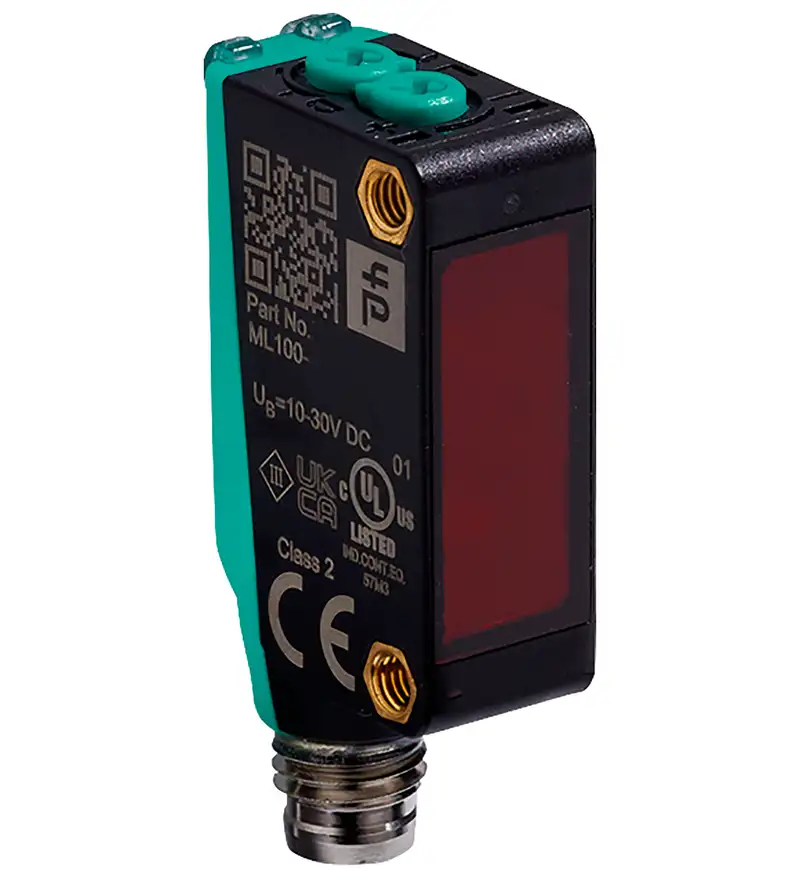

El sensor fotoeléctrico ML100-8-H-350-RT/95/103 pertenece a la familia miniatura ML100 de Pepperl+Fuchs, ampliamente reconocida por sus dimensiones compactas, roscas de montaje metálicas M3 integradas e inmunidad sobresaliente frente a interferencias ópticas de luz ambiental.
Su principio de funcionamiento con supresión de fondo (Background Suppression) utiliza un elemento receptor óptico Triangulado (PSD/fotodiodo dividido). Esto permite al sensor detectar con total fiabilidad objetos oscuros, mates o reflectantes que se encuentren dentro del rango ajustado (hasta 350 mm), ignorando por completo cualquier superficie u objeto situado inmediatamente detrás del límite fijado. El ajuste del rango se realiza de forma mecánica mediante un potenciómetro multivueltas ubicado en la parte posterior.
Su electrónica interna de alta velocidad ofrece una frecuencia de conmutación de 1.000 Hz (tiempo de respuesta de 0.5 ms), lo que resulta idóneo para líneas de envasado rápido, inspección de presencia de piezas en pequeñas cintas transportadoras y máquinas de etiquetado. Los indicadores LED dobles integrados (verde para alimentación y amarillo para estado de conmutación) facilitan las tareas de diagnóstico en planta.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / ML100-8-H-350-RT/95/103 |
| Número de pieza | 212879 |
| Tipo de sensor | Reflexión directa con supresión de fondo (Background Suppression) |
| Rango de detección ajustable | 5 mm a 350 mm |
| Rango de ajuste de umbral | 30 mm a 350 mm |
| Fuente de luz / Tipo | LED / Luz roja visible modulada (660 nm) |
| Diámetro del punto de luz | ~ 20 mm a una distancia de 350 mm |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |

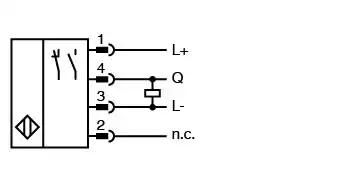

| Tipo de salida | 1 salida PNP, colectora abierta, protegida contra cortocircuitos |
| Modo de conmutación | Seleccionable Claro/Oscuro (Light-ON / Dark-ON) mediante conmutador |
| Frecuencia de conmutación / Tiempo | 1.000 Hz / Tiempo de respuesta ≤ 0.5 ms |

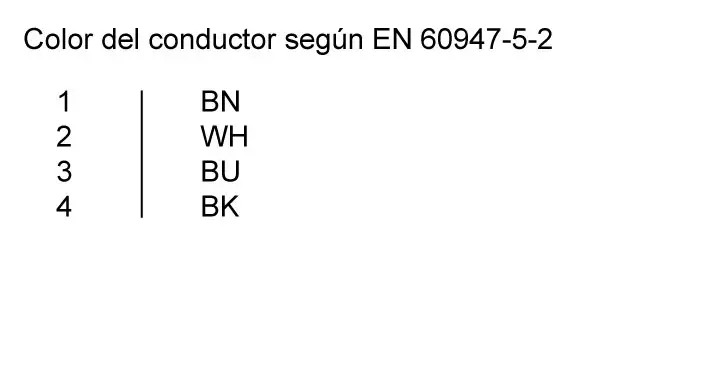

| Conexión eléctrica | Conector macho M8 x 1 (4 polos) |
| Grado de protección / Clase | IP67 / Clase III |
| Materiales | Carcasa: Policarbonato/ABS / Cubierta óptica: PMMA / Rosca: Latón niquelado |
| Temperatura de funcionamiento | -30 °C a +60 °C |
Ventajas Principales
-
Supresión de fondo precisa: Ignora fondos brillantes, partes mecánicas en movimiento o paredes reflectantes situadas detrás de la zona de detección.
-
Respuesta de alta velocidad (1.000 Hz): Tiempo de respuesta de 0.5 ms ideal para la detección de piezas en procesos de alta cadencia.
-
Ajuste fino por potenciómetro: Permite calibrar fácilmente el rango límite de detección en campo.
-

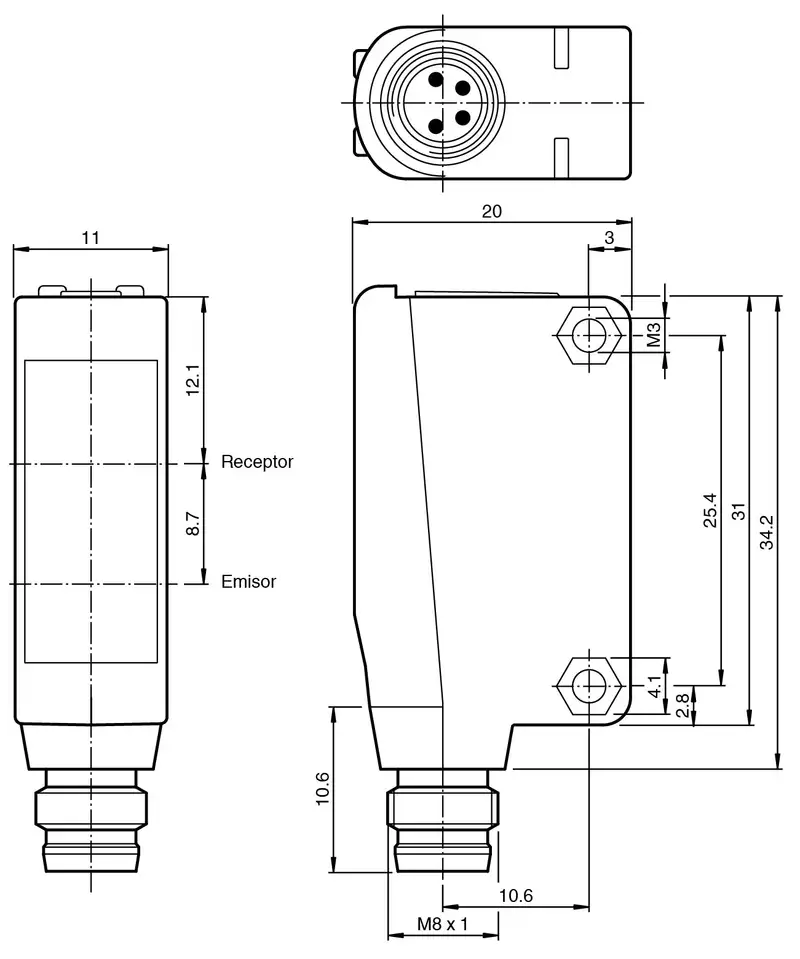

Carcasa miniatura con insertos roscados M3: Construcción robusta fácil de montar en espacios reducidos dentro de la maquinaria.
-
Económico y confiable: Excelente relación calidad-precio para detección directa sin necesidad de instalar reflectores auxiliares.
