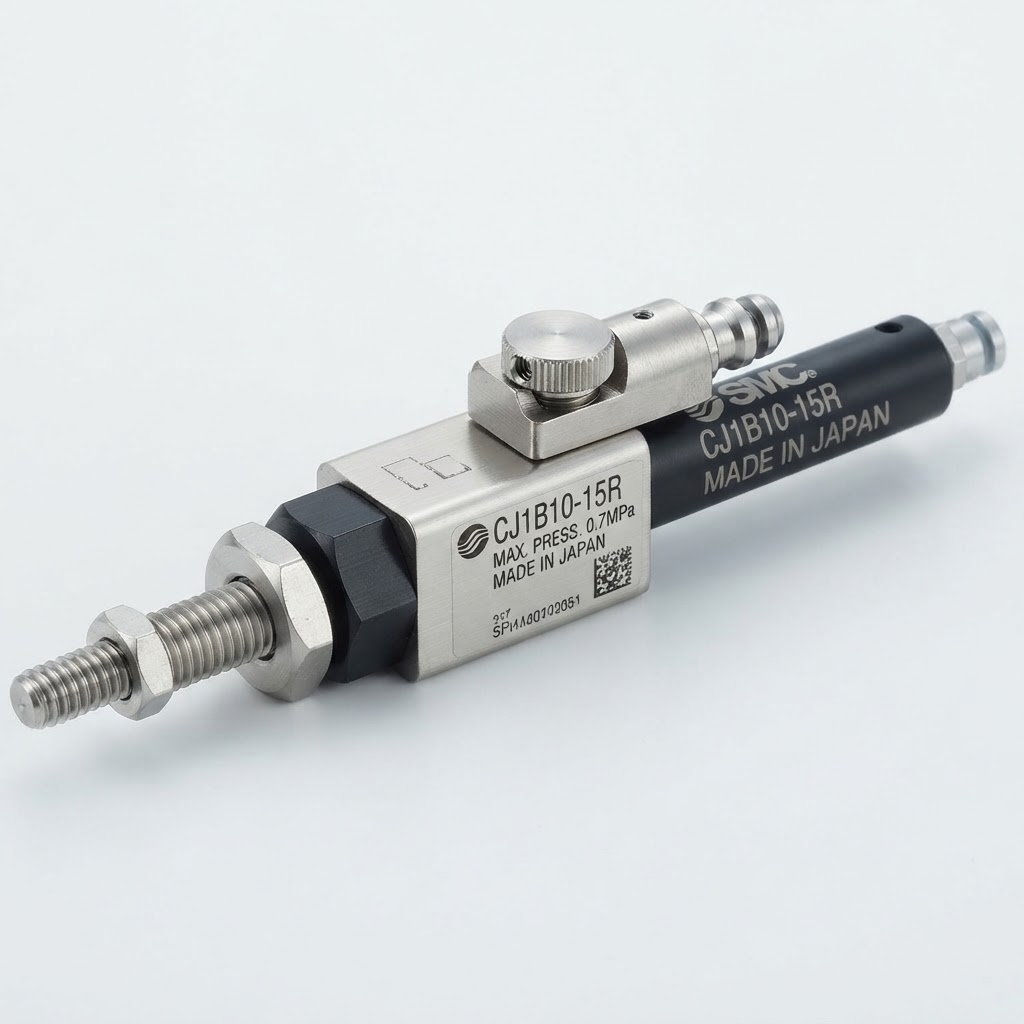

El actuador neumático de la Serie CJ1 de SMC Corporation representa la solución definitiva en miniaturización para la industria de semiconductores, dispositivos médicos de alta precisión, instrumentación científica y mecanismos de ensamblaje electrónico de componentes diminutos.
Su arquitectura cilíndrica extremadamente compacta minimiza al máximo el peso y la envolvente volumétrica. Cuenta con opciones de simple efecto con retorno por muelle interno y doble efecto, adaptándose a diversas lógicas de control neumático. Además, incorpora soluciones prácticas de conexionado como boquillas para tubos flexibles y racores con orientación variable en la tapa delantera (en ciertos modelos), facilitando un enrutamiento limpio del aire comprimido sin generar tensiones mecánicas en instalaciones de alta densidad.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Serie | SMC Corporation / Serie CJ1 (Microcilindro de aguja) |
| Tipo de actuador | Microcilindro neumático (Simple efecto con retorno por muelle / Doble efecto) |
| Diámetros de émbolo ($\varnothing$) | 2.5 mm y 4 mm (según versión) |
| Carreras estándar | 5 mm, 10 mm, 15 mm, 20 mm |
| Fluido de trabajo | Aire comprimido (Filtrado, sin lubricación requerida) |
| Presión máxima de servicio | 0.7 MPa (7 bar) |
| Presión mínima de funcionamiento | 0.2 MPa a 0.3 MPa (según ejecución) |
| Presión de prueba | 1.05 MPa (10.5 bar) |
| Velocidad del émbolo | 50 a 500 mm/s |
| Materiales principales | Cuerpo y tapas: Latón (con níquel químico) / Vástago: Acero inoxidable |
| Rango de temperatura | -10 °C a +70 °C (sin congelación) |
Ventajas Principales
-
Miniaturización extrema: Diámetros de hasta 2.5 mm y 4 mm que permiten su integración en cabezales de trabajo ultrarreducidos.
-
Especializado para tareas delicadas: Diseñado para ejercer fuerzas de contacto controladas en micromecánica y posicionamiento de piezas frágiles.
-
Opciones de montaje flexible: Formato cilíndrico básico adaptado para una sujeción frontal limpia y directa.
-
Sin necesidad de lubricación: Componentes internos tratados para operar libre de aceite, cumpliendo con los estándares de salas limpias y automatización ligera.
