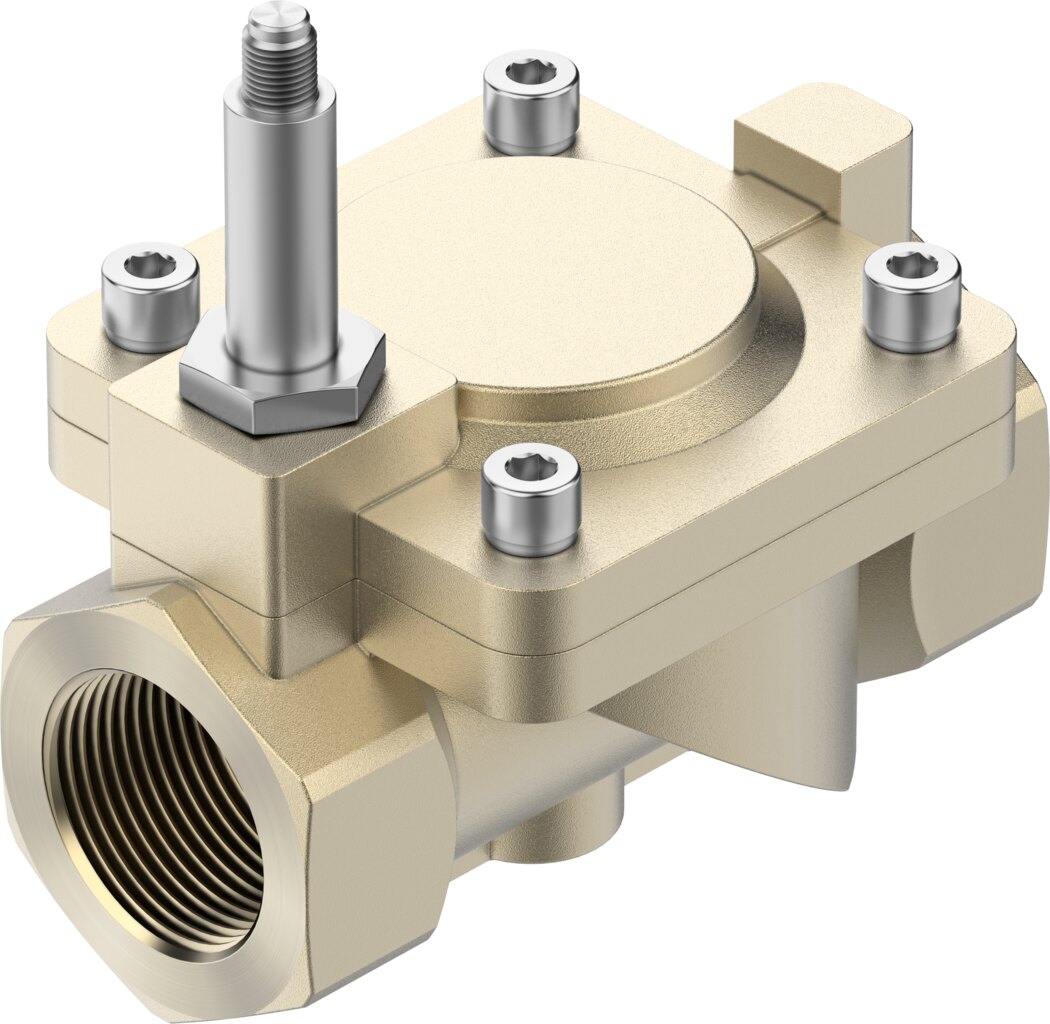

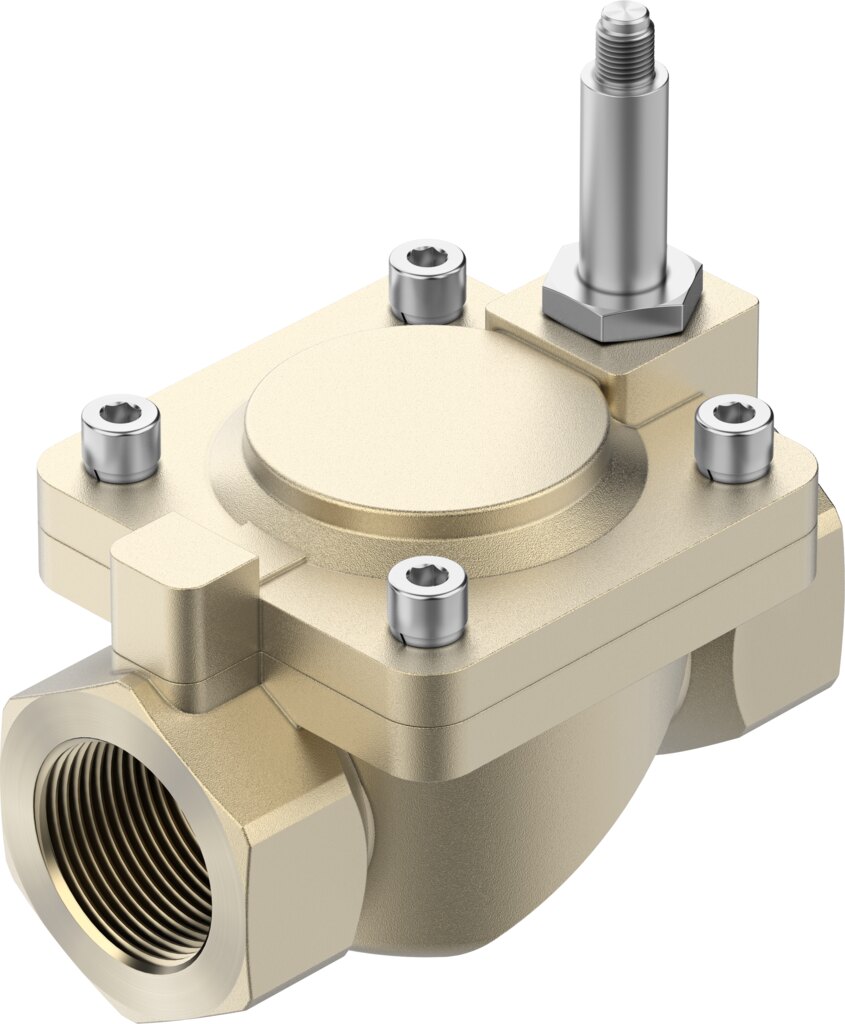

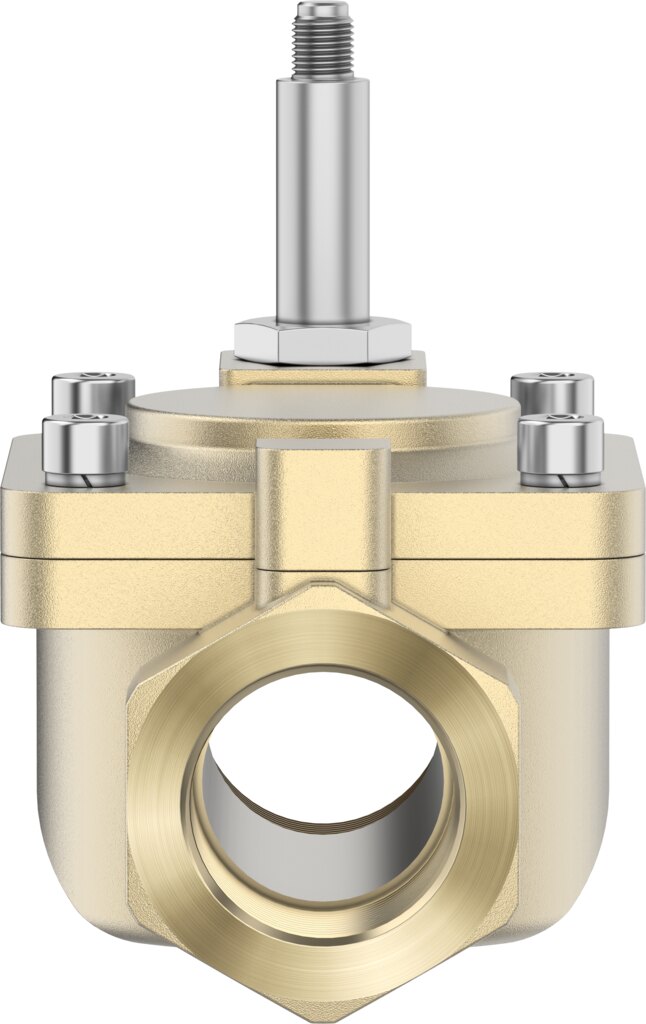

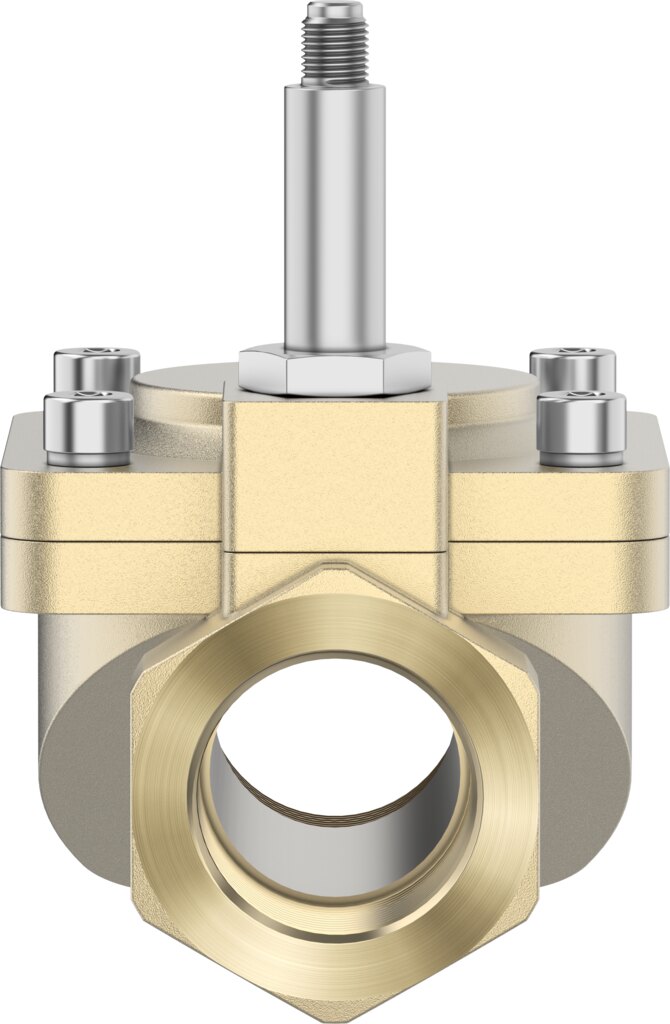

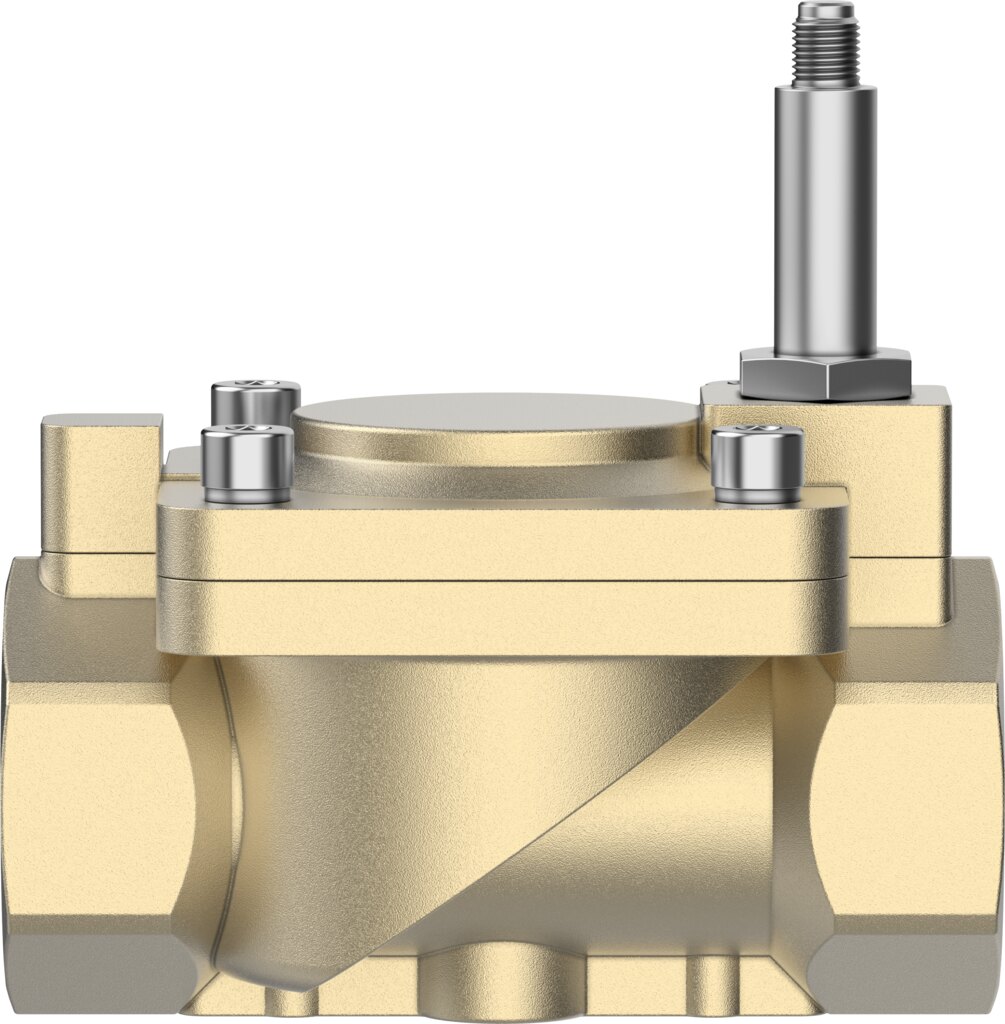

La electroválvula de proceso Festo VZWM-L-M22C-G112-F5 (N.º de artículo 546173) forma parte de la serie de válvulas de membrana servocontroladas de Festo, desarrolladas para gestionar grandes volúmenes de flujo con un bajo consumo de potencia eléctrica.

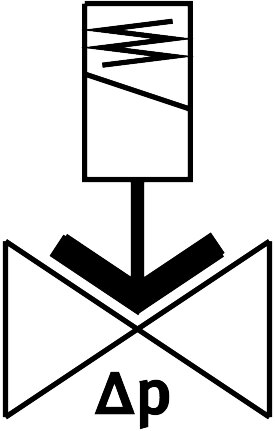

Su funcionamiento se basa en el principio de servocomando por diafragma: la presión del propio fluido ayuda a mantener el diafragma cerrado o a abrirlo cuando la bobina eléctrica acciona el piloto interno, requiriendo un salto de presión mínimo (presión diferencial $\Delta p \ge 0,5\text{ bar}$) entre la entrada y la salida. El cuerpo de latón de alta densidad y el sello de membrana garantizan un cierre hermético de estanqueidad sin fugas. Gracias al sistema de alojamiento para bobinas magnéticas de la interfaz F5, permite la instalación flexible de bobinas en diferentes tensiones (24 V DC, 110 V AC, 230 V AC) con clasificación de protección IP65.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VZWM-L-M22C-G112-F5 |
| Número de artículo | 546173 |
| Función de válvula | Electroválvula de 2/2 vías, normalmente cerrada (NC) |
| Principio de control | Servocontrolada (accionamiento indirecto por diafragma) |
| Conexión de proceso | G1 1/2 (rosca interior) |
| Interfaz de bobina | Inducido para bobina tipo F5 (anchura 32 mm) |
| Presión diferencial mínima | 0.5 bar |
| Presión de funcionamiento | 0.5 bar a 10 bar |
| Caudal nominal $Kv$ | ~30 m³/h |
| Temperatura del medio | -10 °C a 60 °C |
| Material del cuerpo / junta | Latón / NBR (caucho nitrílico) |
Ventajas Principales
-
Capacidad de caudal muy elevada (G1 1/2): Perfecta para el control de suministros principales de agua, aire de planta o líquidos neutros.
-
Consumo eléctrico reducido: El principio servocontrolado aprovecha la propia presión del línea para accionar la membrana principal con un piloto magnético pequeño.
-
Alojamiento flexible para bobina (F5): Admite la instalación directa de la gama de bobinas Festo F5 en distintas tensiones según la red de control.
-
Cierre hermético y seguro: Diseño normalmente cerrado (NC) que interrumpe automáticamente el paso de fluido ante cualquier corte en el suministro eléctrico.
-
Construcción industrial duradera: Cuerpo de latón y diafragma técnico NBR diseñados para miles de ciclos continuos sin mantenimiento.
