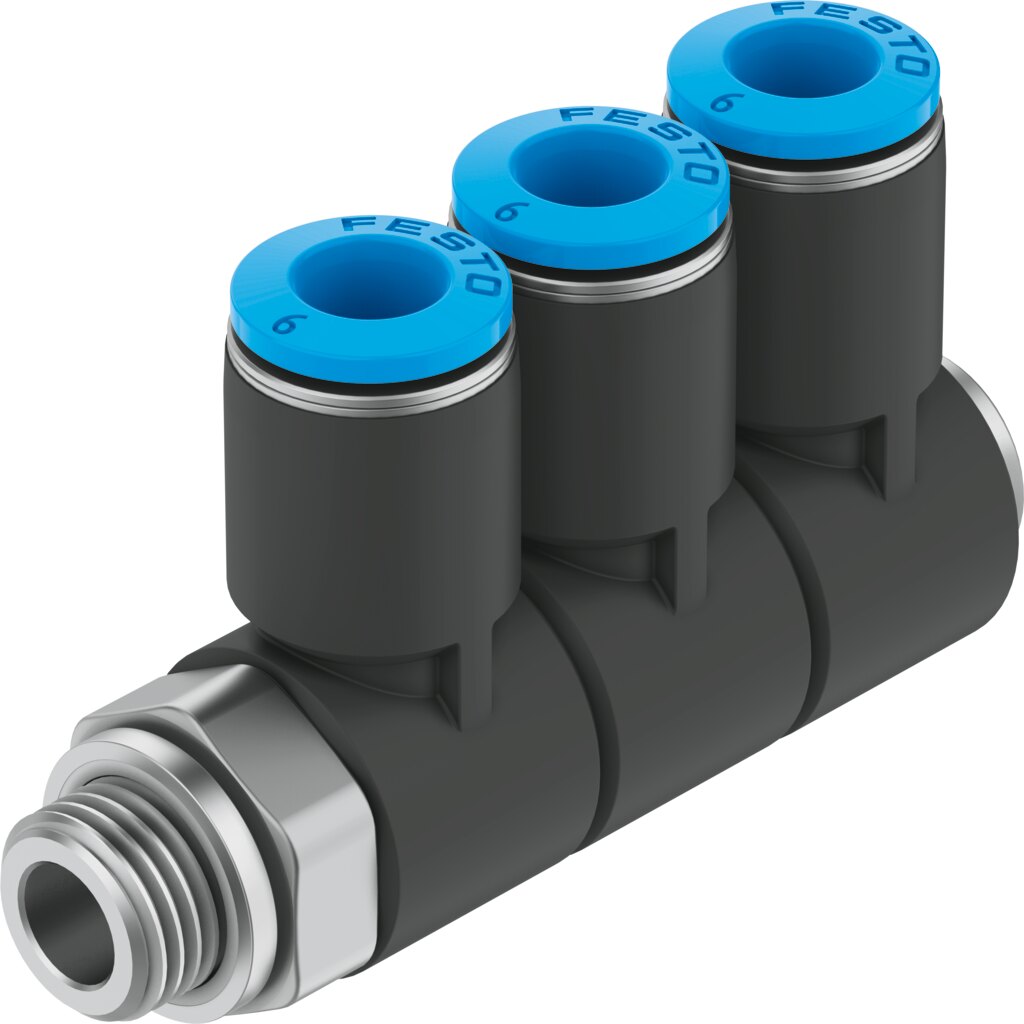

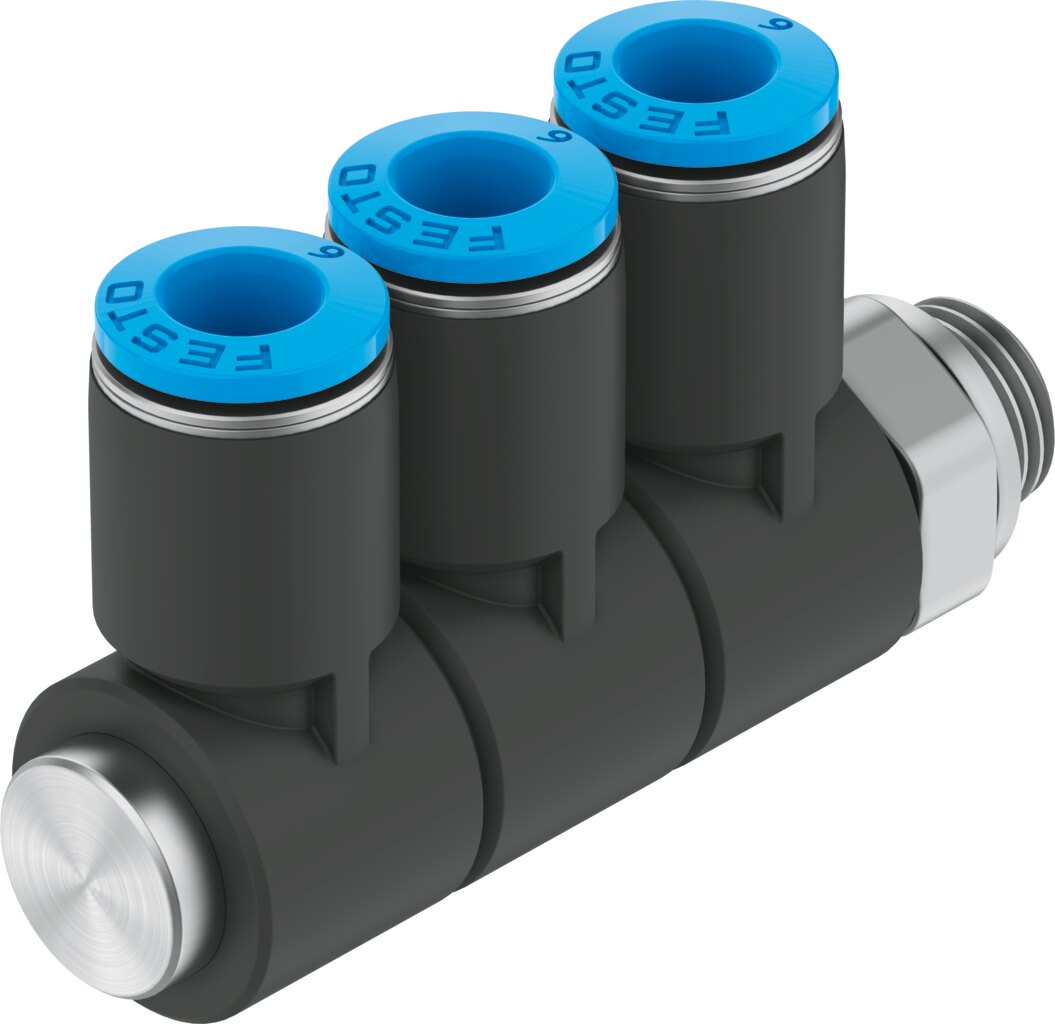

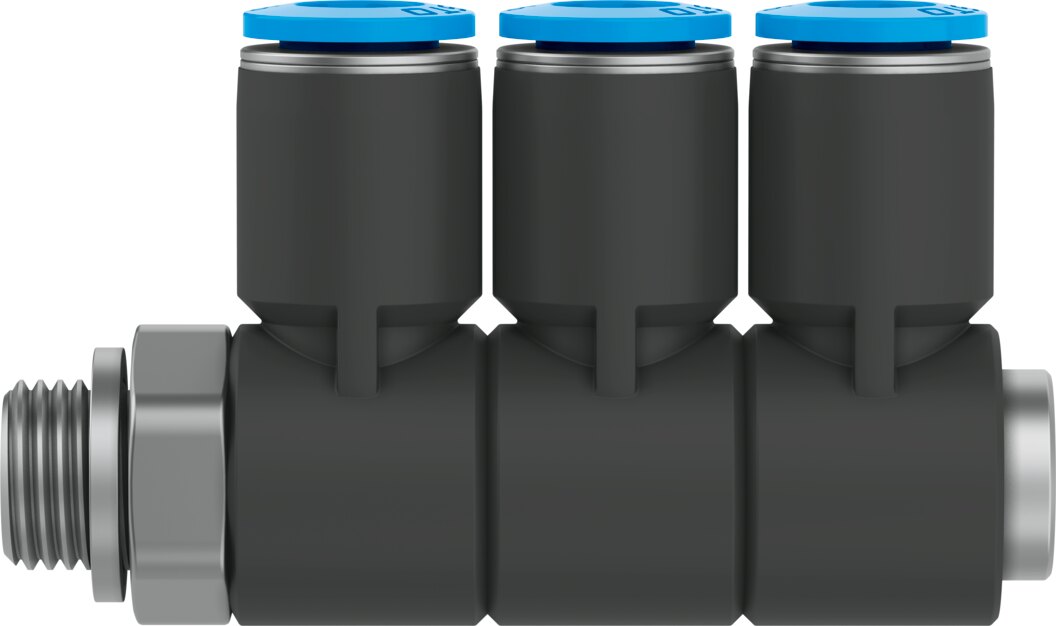

El distribuidor neumático múltiple Festo QSLV3-1/8-6 (N.º de artículo 153220) pertenece a la gama de distribuidores Quick Star (QS) de Festo. Este conector con formato angular en tres niveles (3-fold) ha sido concebido para simplificar la distribución de caudal o señales de aire comprimido, permitiendo dividir una única toma de alimentación roscada R1/8 en tres líneas de salida independientes para manguera de 6 mm.
Su cuerpo está montado de forma que permite un giro libre de 360° alrededor del eje de la rosca, lo que facilita la orientación limpia y ordenada de los tubos tras realizar el apriete mecánico en el bloque de válvulas o actuador. La rosca macho cónica R1/8 integra una capa de sellado sintético preaplicada que elimina el uso de cinta de teflón y acelera el montaje. En cada una de las tres salidas, incorpora una garra de retención de acero inoxidable de alta aleación que asegura un agarre firme sobre los tubos de 6 mm frente a vibraciones o variaciones de presión, además de anillos extractores azules para una desconexión manual rápida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLV3-1/8-6 |
| Número de artículo | 153220 |
| Diseño del racor | Distribuidor múltiple en L (3 salidas, 3-fold), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/8 (con revestimiento de sellado) |
| Conexión neumática 2 | 3x Tomas rápidas para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 3 mm |
| Presión de funcionamiento en rango total | -0.95 bar a 6 bar |
| Presión de funcionamiento dependiente de Temp. | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso del producto | 43 g |
Ventajas Principales
-
Triplicación de salidas compacta: Divide una toma de red R1/8 en tres líneas de 6 mm en un espacio reducido, eliminando la necesidad de bloques colectores adicionales.
-
Cuerpo orientable a 360°: Otorga total flexibilidad para alinear el conjunto de tubos de salida hacia la dirección deseada tras fijar la rosca.
-
Rosca autosellante (R1/8): Capa de sellado integrada para un montaje inmediato, limpio y libre de fugas sin teflón.
-
Sujeción de gran resistencia: Pinzas internas de acero inoxidable que evitan desacoples accidentales por impulsos de presión o vibraciones operativas.
-
Compatibilidad completa: Diseñado para utilizarse con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
