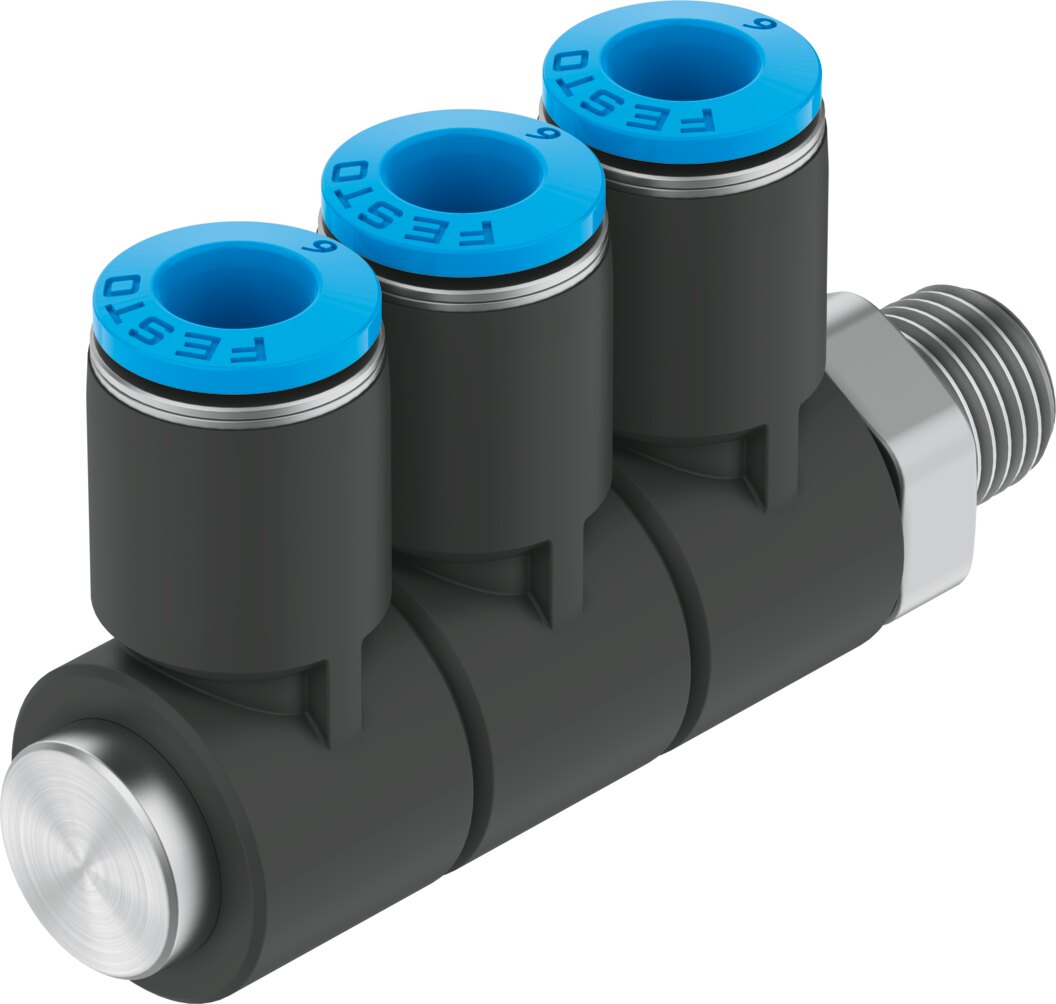

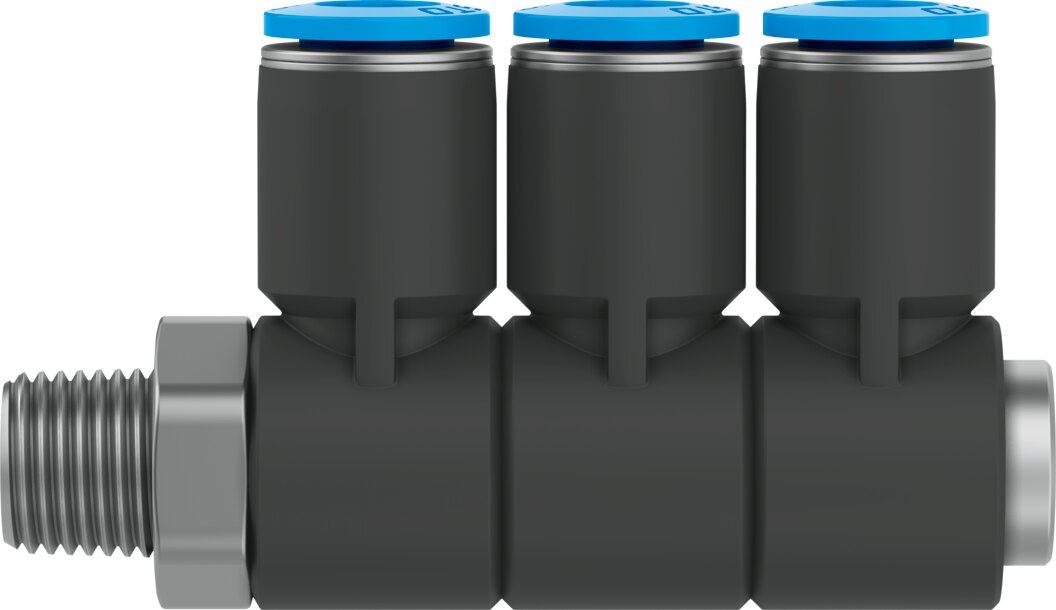

El distribuidor neumático múltiple Festo QSLV3-1/4-10 (N.º de artículo 153226) pertenece a la gama de distribuidores Quick Star (QS) de Festo. Este conector con formato angular en tres niveles (3-fold) ha sido concebido para optimizar la distribución de caudal o señales de aire comprimido, permitiendo dividir una única toma de alimentación roscada R1/4 en tres líneas de salida independientes para manguera de 10 mm.
Su cuerpo está montado de forma que permite un giro de 360° alrededor del eje de la rosca, lo que facilita la orientación limpia y ordenada de los tubos tras realizar el apriete mecánico en el bloque de válvulas o actuador. La rosca macho cónica R1/4 integra una capa de sellado sintético preaplicada que elimina el uso de cinta de teflón y acelera el montaje. En cada una de las tres salidas, incorpora una garra de retención de acero inoxidable de alta aleación que asegura un agarre firme sobre los tubos de 10 mm frente a vibraciones o variaciones de presión, además de anillos extractores azules para una desconexión manual rápida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLV3-1/4-10 |
| Número de artículo | 153226 |
| Diseño del racor | Distribuidor múltiple en L (3 salidas, 3-fold), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/4 (con revestimiento de sellado) |
| Conexión neumática 2 | 3x Tomas rápidas para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 4.8 mm |
| Presión de funcionamiento en rango total | -0.95 bar a 6 bar |
| Presión de funcionamiento dependiente de Temp. | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso del producto | 108 g |
Ventajas Principales
-
Triplicación de salidas de alto rendimiento: Divide una toma de red R1/4 en tres líneas de 10 mm en un diseño extremadamente compacto, eliminando la necesidad de bloques distribuidores externos.
-
Cuerpo orientable a 360°: Otorga total flexibilidad para alinear el manojo de tubos de salida hacia la dirección deseada tras fijar la rosca.
-
Rosca autosellante (R1/4): Capa de sellado integrada para un montaje inmediato, limpio y exento de fugas sin teflón.
-
Sujeción de gran resistencia: Pinzas internas en acero inoxidable que evitan desacoples accidentales por impulsos de presión o vibraciones operativas.
-
Compatibilidad completa: Diseñado para utilizarse con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
