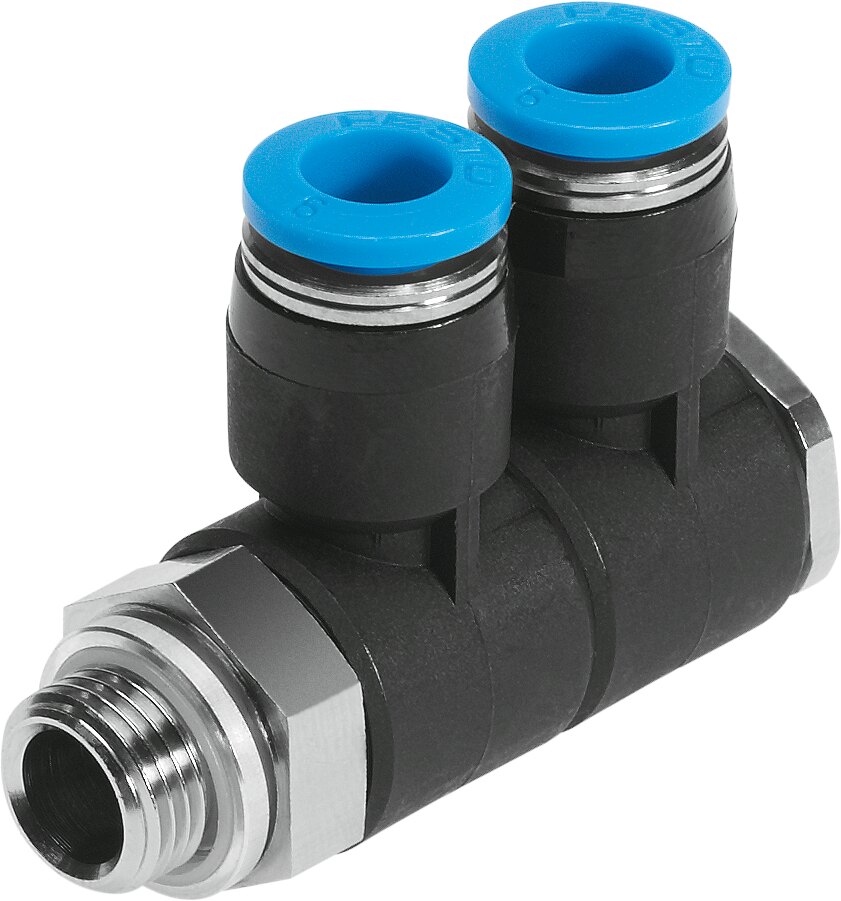

El distribuidor neumático múltiple Festo QSLV2-G1/4-6 (N.º de artículo 186142) pertenece a la versátil gama de distribuidores Quick Star (QS) de Festo. Este conector con formato en L en dos niveles (2-fold) ha sido diseñado para optimizar el espacio en instalaciones neumáticas, permitiendo dividir una toma de alimentación principal con rosca G1/4 en dos líneas de salida paralelas para manguera de 6 mm.
A diferencia de los modelos con rosca cónica, este distribuidor cuenta con una rosca exterior cilíndrica tipo G (BSPP) provista de un anillo de junta plano en su base. Esto garantiza un sellado frontal hermético, reutilizable y sin necesidad de emplear cinta de teflón sobre el puerto hembra. Su cuerpo es totalmente orientable a 360°, lo que proporciona máxima flexibilidad para alinear la dirección de los tubos tras fijar la rosca. En el extremo de las salidas, incorpora garras de retención de acero inoxidable de alta aleación que aseguran un agarre firme sobre los tubos de 6 mm frente a picos de presión o vibraciones, complementadas con anillos extractores azules para una desconexión rápida y sin esfuerzo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLV2-G1/4-6 |
| Número de artículo | 186142 |
| Diseño del racor | Distribuidor múltiple en L (2 salidas, 2-fold), orientable |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/4 (con anillo de junta) |
| Conexión neumática 2 | 2x Tomas rápidas para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 3.2 mm |
| Presión de funcionamiento en rango total | -0.95 bar a 6 bar |
| Presión de funcionamiento dependiente de Temp. | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) / Anillo de sellado |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW17 |
Ventajas Principales
-
Duplicación de salidas compacta: Permite ramificar una toma R/G en dos líneas de 6 mm en espacios muy reducidos sin recurrir a bloques colectores adicionales.
-
Sellado cilíndrico reutilizable (Rosca G): Anillo de junta plano integrado que asegura un cierre totalmente hermético sin teflón, ideal para montajes y desmontajes frecuentes.
-
Cuerpo orientable a 360°: Permite posicionar las salidas paralelas en el ángulo exacto deseado tras haber apretado la rosca.
-
Sujeción de alta fiabilidad: Pinzas internas de acero inoxidable que evitan desacoples accidentales por tirones o vibraciones de la máquina.
-
Compatibilidad industrial: Optimizado para el uso con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
