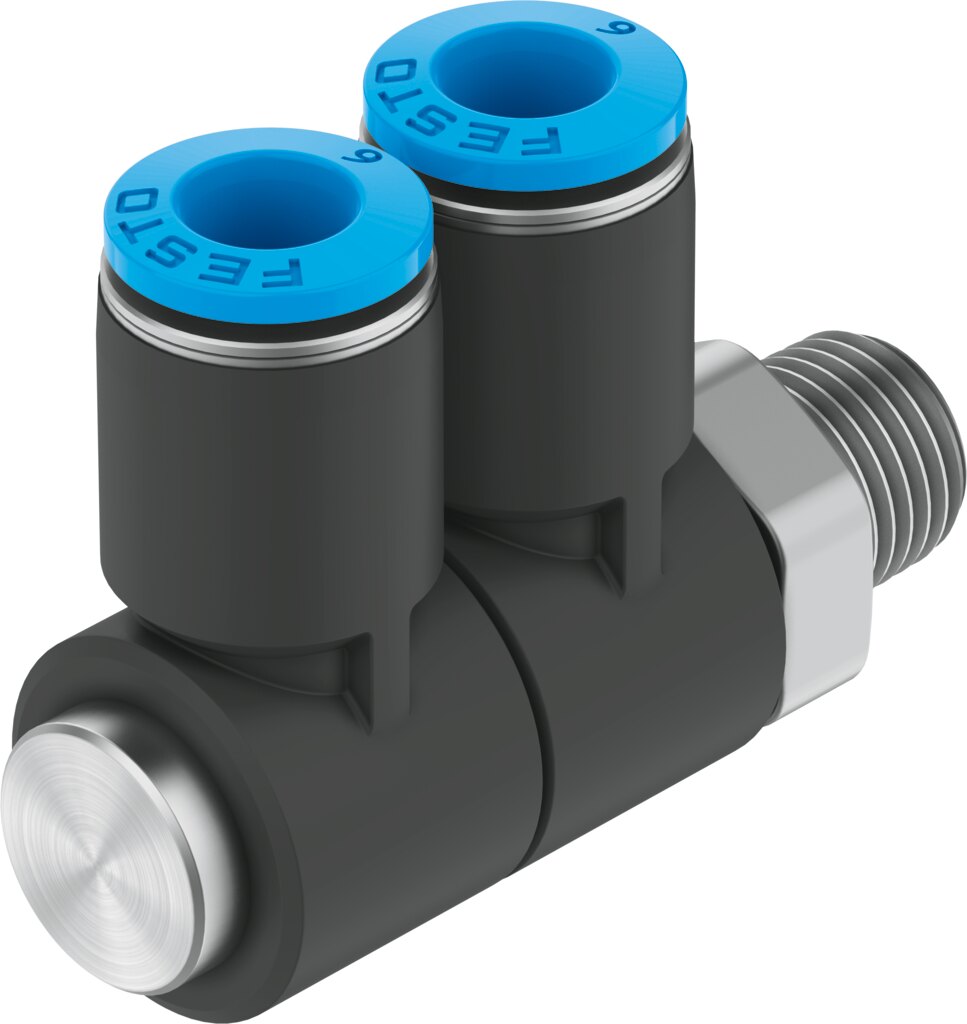

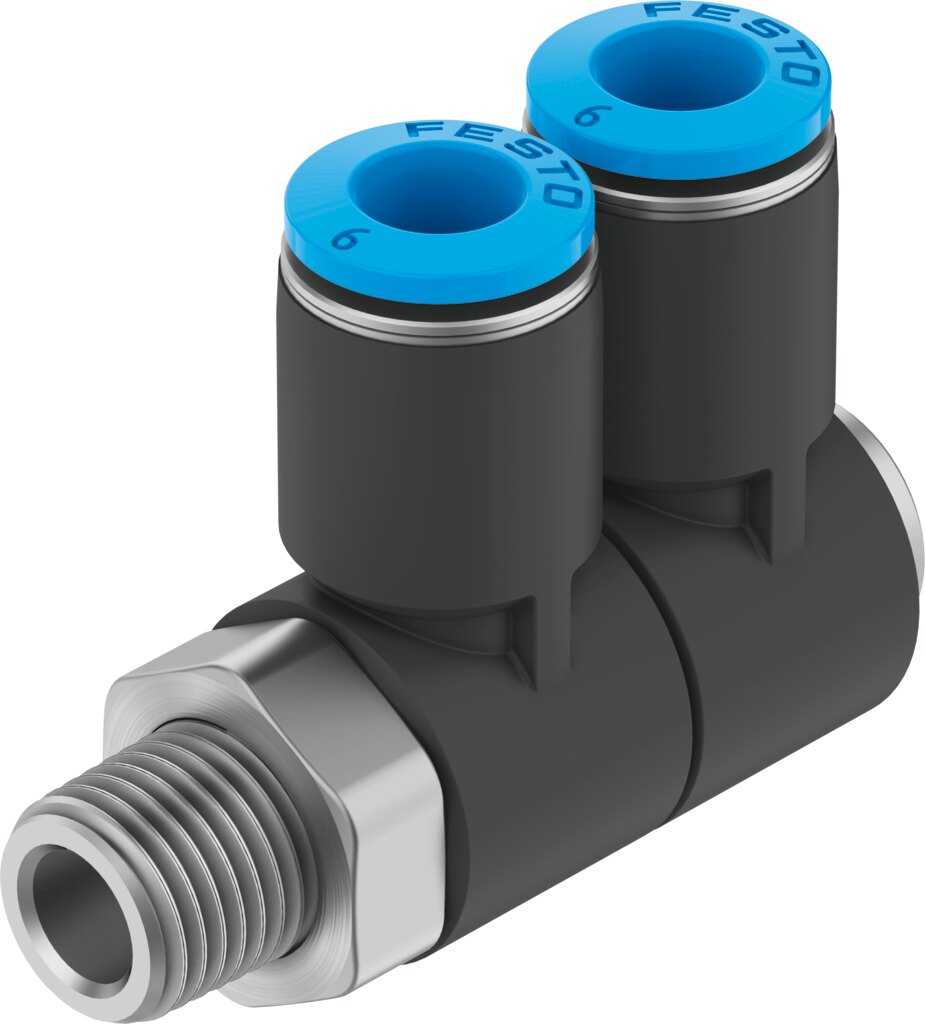

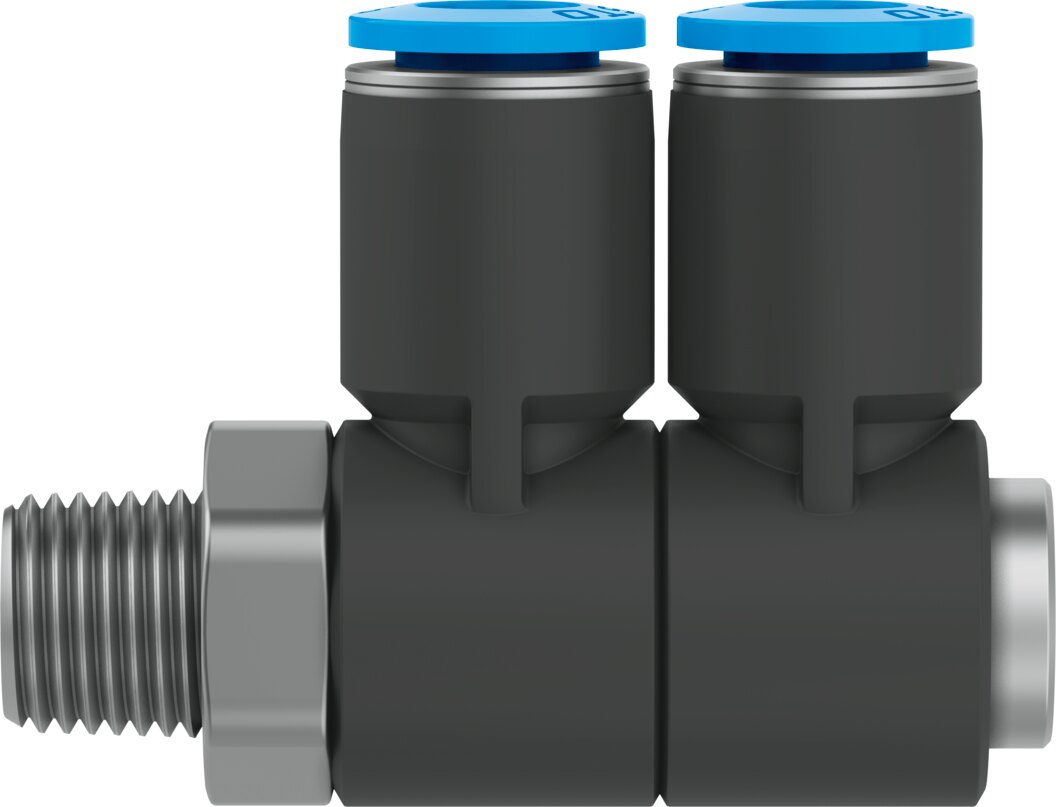

El distribuidor neumático múltiple Festo QSLV2-1/8-6 (N.º de artículo 153211) pertenece a la línea de distribuidores Quick Star (QS) de Festo. Este componente con diseño en L a 90° de dos niveles (2-fold) ha sido concebido para simplificar la distribución de señal o caudal de aire comprimido, convirtiendo una única toma de alimentación con rosca R1/8 en dos líneas de salida paralelas para manguera de 6 mm.
Su cuerpo es orientable a 360° alrededor del eje de la rosca, lo que proporciona gran versatilidad para alinear el trazado de los tubos tras realizar el apriete mecánico en la válvula o actuador. La rosca macho cónica R1/8 cuenta con un recubrimiento de sellado sintético preaplicado que elimina la necesidad de utilizar cinta de teflón y agiliza el montaje. En las salidas, cada toma dispone de una garra de retención de acero inoxidable de alta aleación que asegura una fijación firme del tubo de 6 mm contra vibraciones o tirones, asistida por anillos extractores azules para lograr desconexiones rápidas y sin herramientas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLV2-1/8-6 |
| Número de artículo | 153211 |
| Diseño del racor | Distribuidor múltiple en L (2 salidas, 2-fold), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/8 (con revestimiento de sellado) |
| Conexión neumática 2 | 2x Tomas rápidas para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 3.2 mm |
| Presión de funcionamiento en rango total | -0.95 bar a 6 bar |
| Presión de funcionamiento dependiente de Temp. | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso del producto | 32 g |
Ventajas Principales
-
Duplicación de salidas compacta: Permite dividir una toma neumática R1/8 en dos líneas de 6 mm en espacios mínimos, sustituyendo bloques colectores adicionales.
-
Cuerpo orientable a 360°: Facilita el ajuste exacto de la dirección de los tubos de salida tras el roscado del conector.
-
Rosca autosellante (R1/8): Revestimiento estanco preaplicado para una instalación directa, rápida y limpia libre de teflón.
-
Sujeción de alta fiabilidad: Pinzas internas de acero inoxidable que aseguran los tubos frente a fluctuaciones de presión o vibraciones del sistema.
-
Compatibilidad completa: Optimizado para el uso con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
