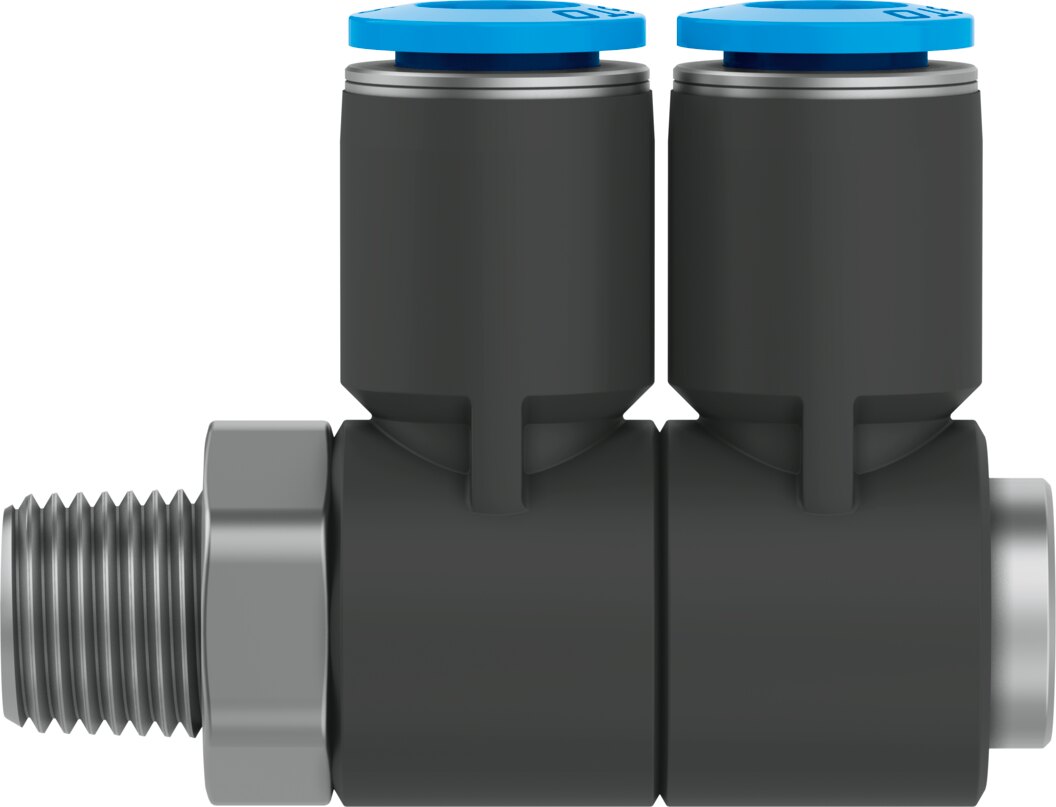

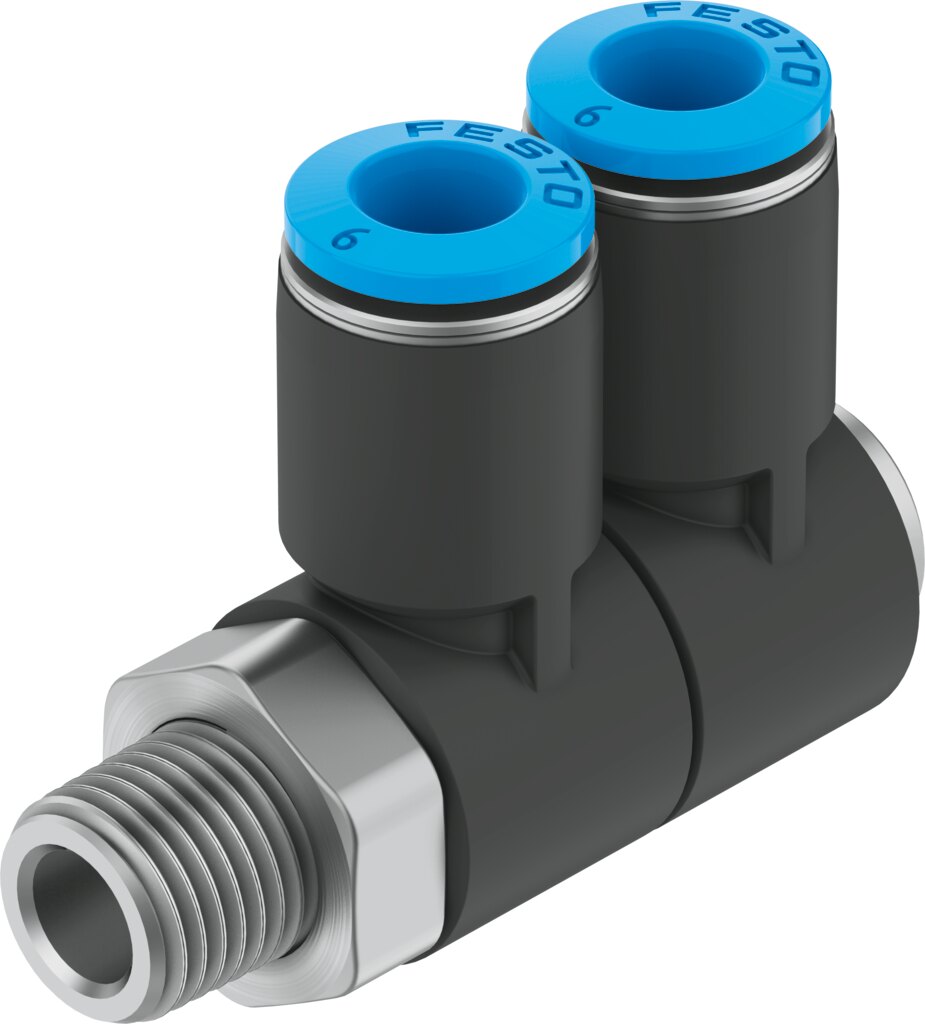

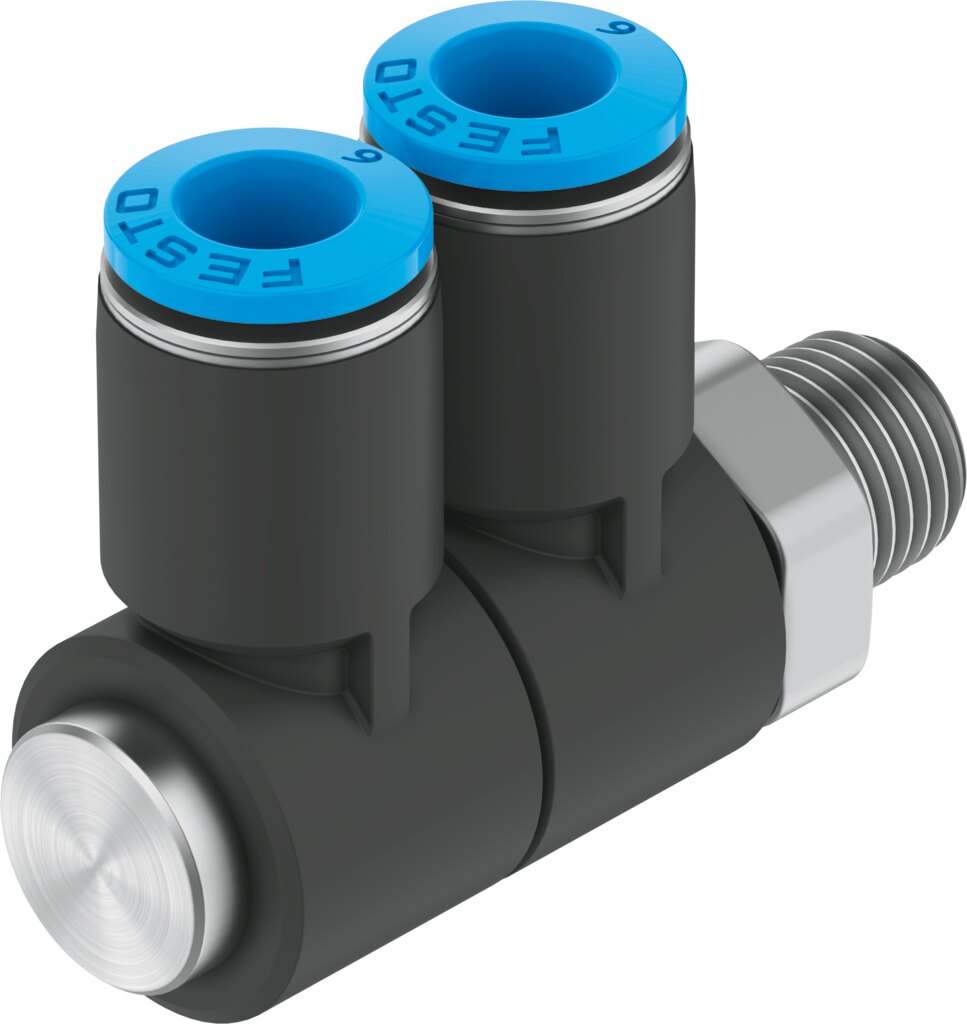

El distribuidor neumático múltiple Festo QSLV2-1/4-10 (N.º de artículo 153217) forma parte de la serie de distribuidores Quick Star (QS) de Festo. Este conector con formato en L en dos niveles (2-fold) ha sido diseñado para simplificar la distribución de señal o caudal de aire comprimido, permitiendo dividir una toma de alimentación principal con rosca R1/4 en dos líneas de salida para tubo flexible de 10 mm.
Su cuerpo montado sobre la rosca de entrada es orientable a 360°, ofreciendo máxima flexibilidad durante la instalación al permitir alinear la dirección de los tubos tras realizar el apriete mecánico en el puerto del actuador o válvula. La rosca macho cónica R1/4 incluye un revestimiento de sellado sintético preaplicado, eliminando la necesidad de recurrir a cinta de teflón y agilizando el montaje sin riesgo de contaminación del circuito. En el extremo de las salidas, dispone de garras de retención fabricadas en acero inoxidable de alta aleación que sujetan firmemente los tubos de 10 mm contra picos de presión o vibraciones, junto a los característicos anillos extractores azules para una rápida desconexión manual.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLV2-1/4-10 |
| Número de artículo | 153217 |
| Diseño del racor | Distribuidor múltiple en L (2 salidas, 2-fold), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/4 (con revestimiento de sellado) |
| Conexión neumática 2 | 2x Tomas rápidas para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 5.2 mm |
| Presión de funcionamiento en rango total | -0.95 bar a 6 bar |
| Presión de funcionamiento dependiente de Temp. | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso del producto | 80 g |
Ventajas Principales
-
Duplicación de salidas compacta: Permite ramificar una toma neumática R1/4 en dos tuberías de 10 mm ahorrando espacio frente al uso de múltiples racores en T o colectores externos.
-
Cuerpo orientable a 360°: Facilita el posicionamiento libre de las salidas hacia el ángulo más conveniente tras haber ajustado la rosca.
-
Rosca autosellante (R1/4): Revestimiento estanco preaplicado que garantiza un atornillado rápido, limpio y libre de fugas sin emplear teflón.
-
Sujeción de alta fiabilidad: Pinzas internas en acero inoxidable que evitan desacoples involuntarios causados por vibraciones o variaciones en la red.
-
Compatibilidad completa: Optimizado para el uso con la gama de tubos plásticos estándar de Festo (PUN, PAN, PEN, PFAN de 10 mm de diámetro exterior).
