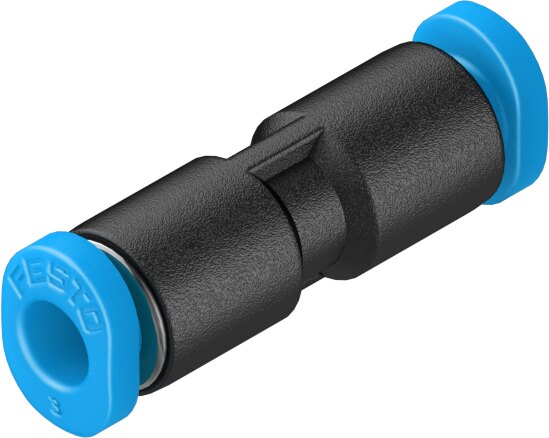

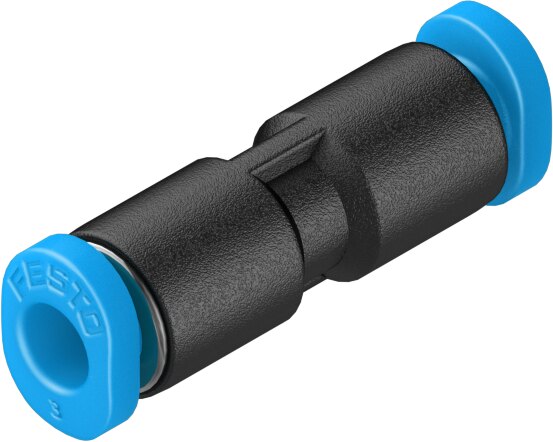

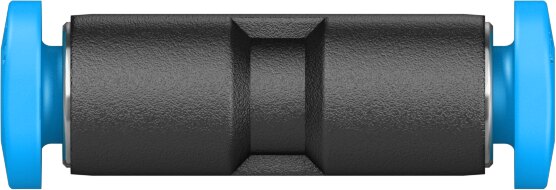

El conector neumático recto Festo QSM-3 (N.º de artículo 153323) forma parte de la serie miniaturizada QSM (Quick Star Micro) de Festo, concebida para la automatización de alta densidad, robótica de precisión y garras de manipulación donde el peso y el espacio útil son factores determinantes.
Este componente permite adaptar o prolongar líneas de aire conectándose directamente a la toma Push-in de otro racor estándar mediante su espiga lisa enclavable. En la toma opuesta para el tubo de 3 mm, incorpora una garra de retención de acero inoxidable de alta aleación que aprisiona la manguera con total firmeza ante vibraciones y cambios de presión, garantizando junto a la junta NBR interna una estanqueidad óptima tanto en presión como en vacío. Su anillo extractor azul facilita la desconexión manual del tubo de forma ágil sin causar deformaciones.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSM-3 |
| Número de artículo | 153323 |
| Diseño del racor | Recto, conector enchufable / línea Micro (QSM) |
| Conexión neumática 1 | Espiga / Conector enchufable (Plug-in) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 3 mm |
| Diámetro nominal | 1.7 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 1.2 g |
Ventajas Principales
-
Formato Ultra Compacto (Serie Micro): Solución miniaturizada de peso mínimo, ideal para pinzas robóticas y bloques neumático-electrónicos densos.
-
Montaje enchufable directo: Se acopla de forma limpia a cualquier toma instantánea existente sin necesidad de utilizar roscas o teflón.
-
Fijación de alta precisión: Garra interna de acero inoxidable que garantiza un agarre seguro en tubos de 3 mm de diámetro exterior.
-
Amplio rango operativo: Apto para vacío (-0.95 bar) y presiones de trabajo elevadas de hasta 14 bar.
-
Compatibilidad completa: Optimizado para el uso con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 3 mm).
