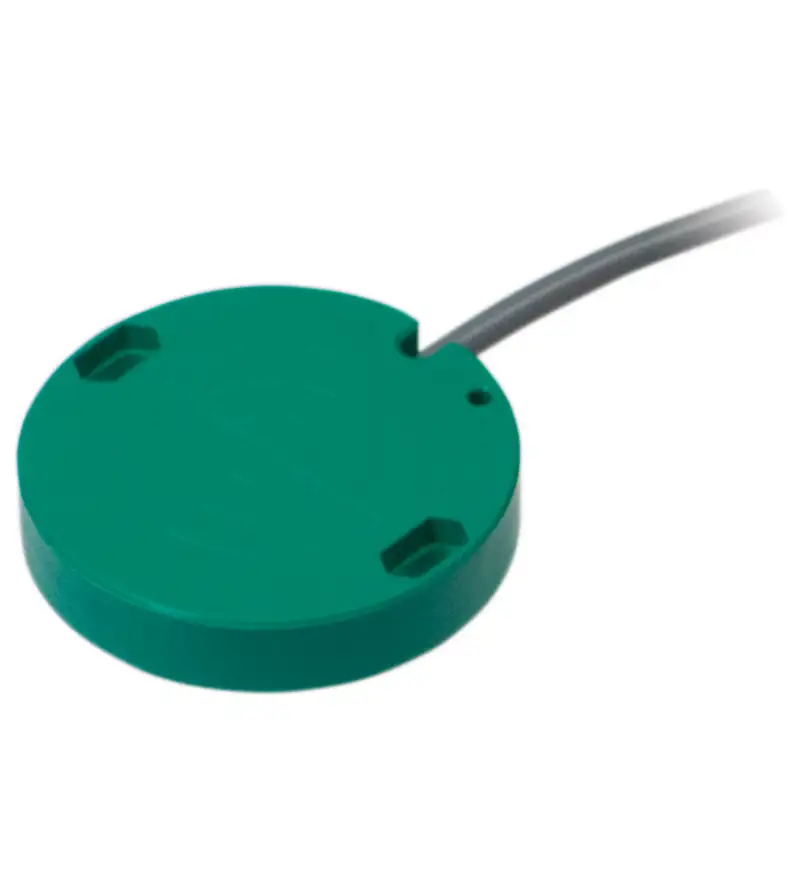

El sensor capacitivo CJ30-50K10-E0123-Y46139 pertenece a la familia de sensores planos de gran superficie activa de Pepperl+Fuchs. Su diseño mecánico circular de tan solo 10 mm de espesor facilita un montaje atornillado directamente sobre la pared exterior de tanques, tubos o tolvas sin interferir mecánicamente en la estructura.
Gracias a su amplia cara activa, alcanza una distancia de detección de hasta 30 mm, lo que le permite detectar con alta precisión líquidos (agua, aceites), granulados plásticos, harina, papel o metales. Integra potenciómetros de ajuste fino en la cara posterior para calibrar tanto la sensibilidad según la constante dieléctrica del medio a detectar como la compensación del entorno.
La configuración de salida E0123 permite flexibilidad lógica en instalaciones NPN conmutando entre función normalmente abierta (NO) o normalmente cerrada (NC). Su construcción en PBT ofrece excelente resistencia química e inmunidad electromagnética.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CJ30-50K10-E0123-Y46139 |
| Número de pieza | Y46139 |
| Tipo de sensor | Proximidad capacitivo |
| Distancia de conmutación ($S_n$) | 30 mm (Ajustable de 0 a 30 mm) |
| Tipo de instalación | No enrasado (Non-embeddable) |

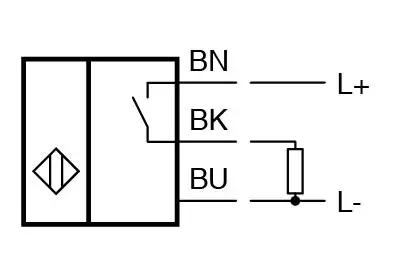

| Polaridad / Función de salida | DC, NPN / Conmutable (NO/NC según cableado/ajuste) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Corriente de trabajo ($I_L$) | 0 a 150 mA |
| Frecuencia de conmutación | 0 a 10 Hz |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.34\text{ mm}^2$) |

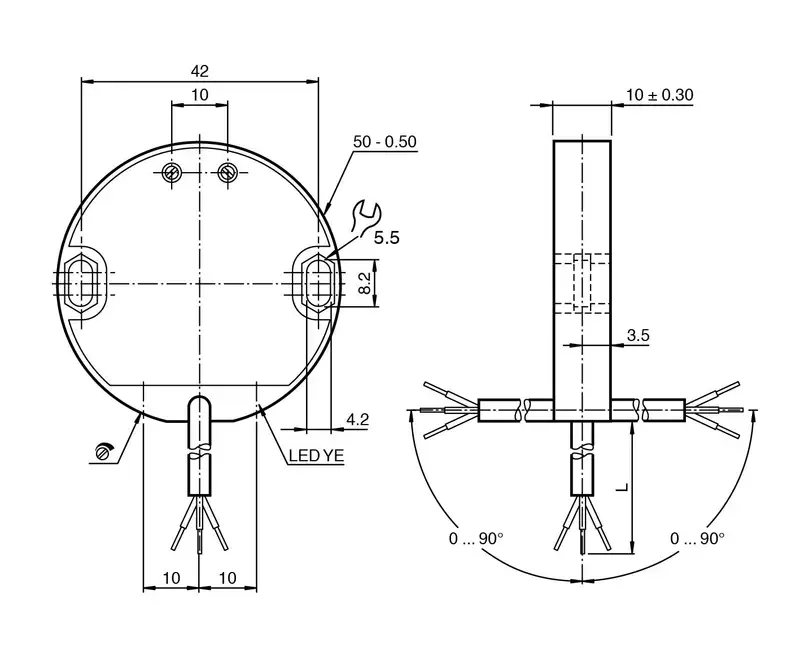

| Dimensiones de la carcasa | Forma plana circular: Diámetro $\varnothing 50\text{ mm} \times 10\text{ mm}$ de alto |
| Grado de protección | IP67 |
| Materiales | Carcasa / Superficie activa: Polímero PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Diseño ultracompacto plano (10 mm): Montaje en superficie mediante dos tornillos pasantes que ahorra espacio en tanques o tolvas.
-
Gran distancia de conmutación (30 mm): Ideal para la detección a través de paredes gruesas de plástico o cristal.
-
Potenciómetros de calibración: Ajuste preciso de la sensibilidad para eliminar falsas lecturas provocadas por incrustaciones o polvo.
-
Resistencia IP67: Totalmente sellado frente a la penetración de humedad, polvos industriales y fluidos.
