El sensor capacitivo CJ10-30GM-WO forma parte de la serie de corriente alterna de Pepperl+Fuchs, ofreciendo una solución robusta para la automatización de procesos donde no se dispone de líneas de alimentación en corriente continua (24 V DC).
Al ser un dispositivo de 2 hilos para CA, se conecta en serie con la carga (por ejemplo, la bobina de un contactor o una alarma) alimentándose directamente de redes eléctricas estándar de 110 V AC o 230 V AC. Su principio de funcionamiento capacitivo no enrasado le permite detectar tanto materiales conductores como aislantes (granulados plásticos, madera, papel, líquidos acuosos, aceites y metales). Incluye un potenciómetro de ajuste de sensibilidad en la parte posterior para calibrar con precisión el umbral de disparo en función de la constante dieléctrica del medio.

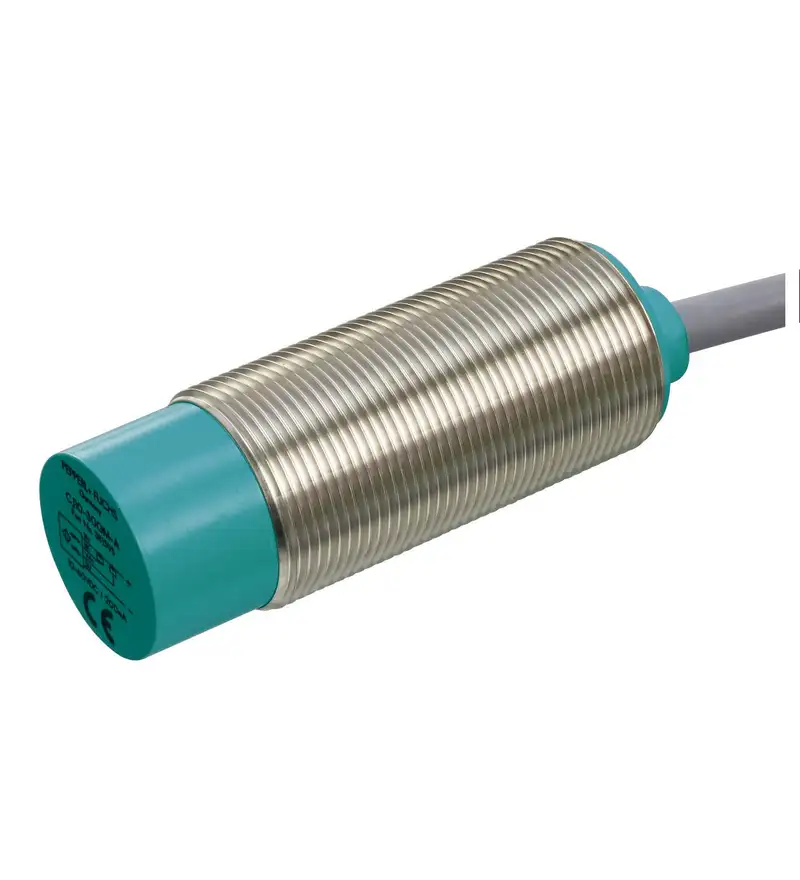

Su cuerpo cilíndrico M30 construido en latón niquelado garantiza una gran resistencia frente a impactos mecánicos y ambientes industriales hostiles. Dispone de un indicador LED de estado para verificar la conmutación de la salida en tiempo real y protección interna contra sobretensiones transitorias.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CJ10-30GM-WO |
| Número de pieza | 082729 |
| Tipo de sensor | Proximidad capacitivo con potenciómetro de ajuste |
| Distancia de conmutación ($S_n$) | 10 mm (Ajustable de 0 a 10 mm) |
| Tipo de instalación | No enrasado (Non-embeddable) |

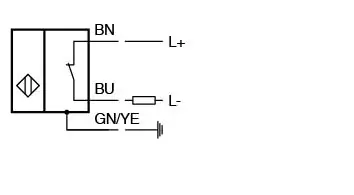

| Tipo de salida / Polaridad | 2 hilos AC, Normalmente Cerrado (NC) |
| Tensión de funcionamiento | 20 V AC a 253 V AC (50/60 Hz) |
| Corriente de trabajo ($I_L$) | 5 a 200 mA |
| Frecuencia de conmutación | 0 a 10 Hz |
| Conexión eléctrica | Cable PVC de 2 m ($2 \times 0.75\text{ mm}^2$) |

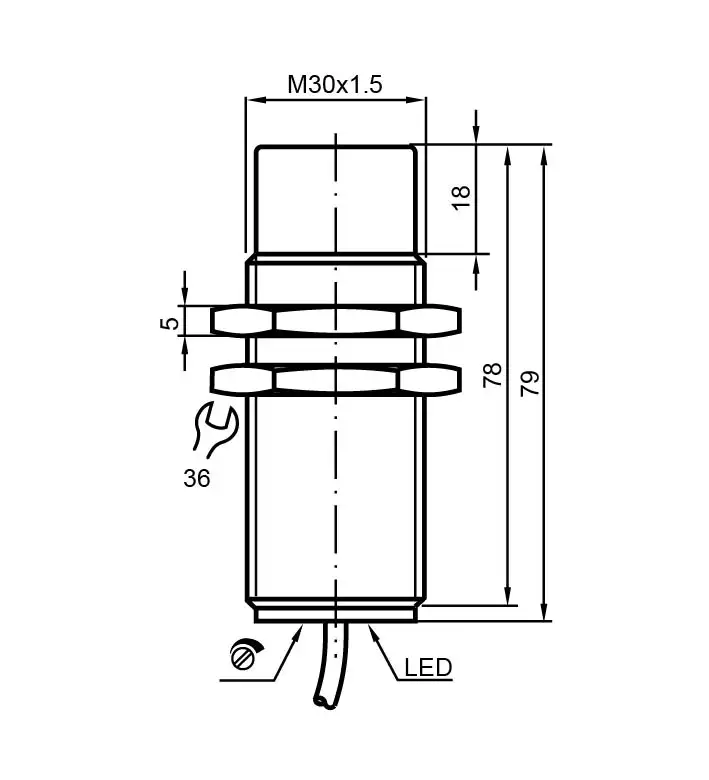

| Dimensiones / Rosca | Cilíndrico M30 x 1.5 |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Latón niquelado / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Alimentación directa en CA (20…253 V AC): Permite conectarse a redes de 110/230 V AC sin necesidad de fuentes de alimentación de 24 V DC.
-
Conexión simplificada de 2 hilos: Se instala en serie con la carga, reduciendo el tiempo y el costo del cableado en planta.
-
Potenciómetro de sensibilidad ajustable: Calibración precisa para la detección de líquidos, sólidos a granel o materiales de baja constante dieléctrica.
-
Cuerpo metálico M30 de gran robustez: Alta durabilidad estructural para tolvas, silos e instalaciones pesadas.
-
Función Normalmente Cerrada (NC): Adecuada para circuitos de seguridad o señalización por interrupción.
