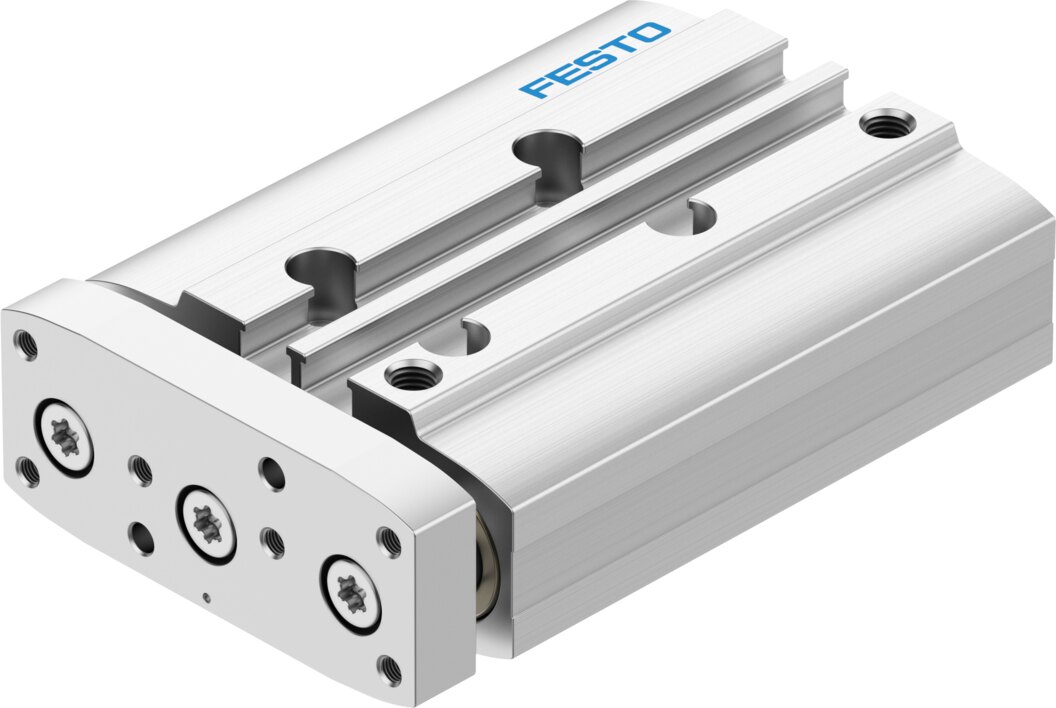

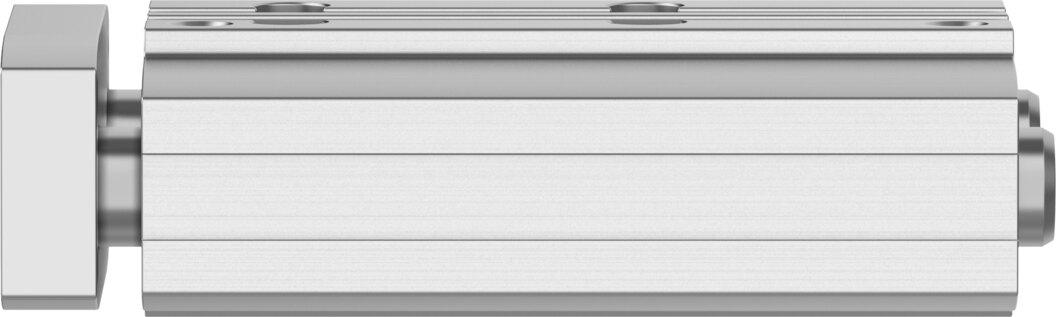

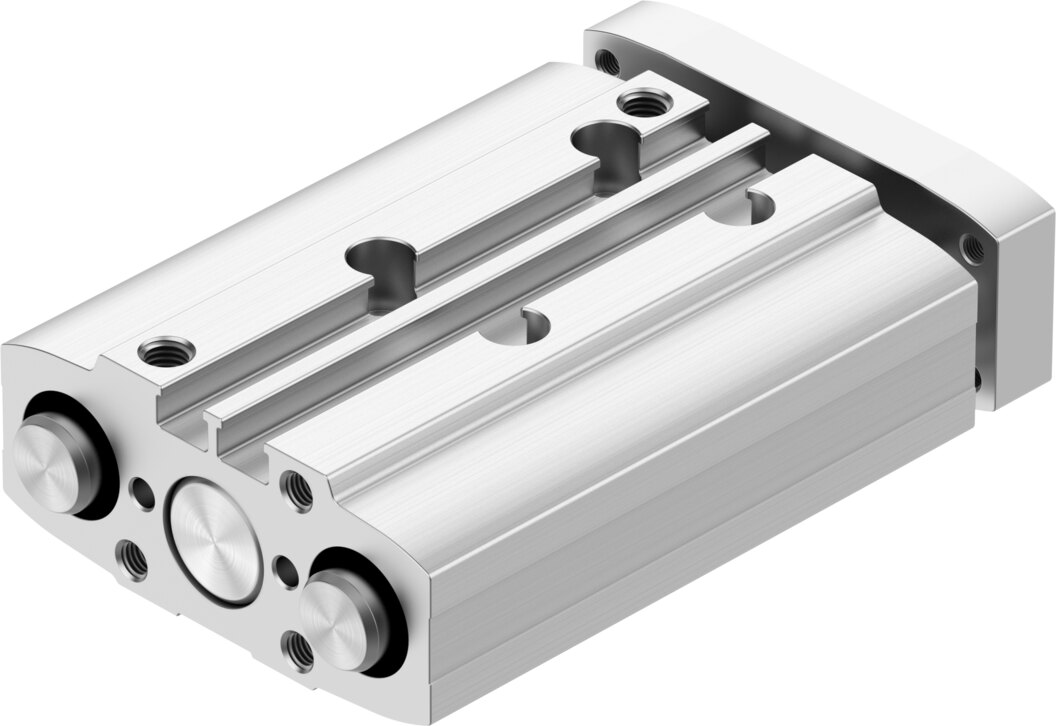

Este actuador de la serie DGRC de Festo combina en un único bloque compacto y robusto un cilindro neumático de doble efecto y una unidad de guiado de precisión con vástagos paralelos. Su construcción monobloc dota al conjunto de una resistencia excepcional frente a los pares de torsión y las fuerzas laterales, eliminando por completo la necesidad de elementos de guiado externos y garantizando un desplazamiento suave, uniforme y perfectamente paralelo incluso bajo cargas excéntricas severas.
La variante GF incorpora casquillos de fricción deslizante de alta calidad, idóneos para un guiado suave y una gran fiabilidad en ciclos continuos de elevación, tope o transferencia. El diseño incluye una estructura compacta y optimizada que facilita el montaje directo en bancadas y utillajes, amortiguación elástica para absorber de manera eficiente la energía cinética residual al final de la carrera, y un pistón magnético (A) para el control electrónico de posición mediante sensores de proximidad.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Serie | Festo / DGRC (Cilindro guiado compacto) |
| Referencia completa | DGRC-GF-12-20-PA |
| Tipo de cilindro | Cilindro guiado de doble efecto con unidad compacta |
| Diámetro del émbolo | 12 mm |
| Carrera | 20 mm |
| Tipo de guiado | Casquillos de fricción deslizante (GF) |
| Amortiguación | Amortiguación elástica en ambos extremos (P) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
Ventajas Principales
-
Rigidez estructural superior: La combinación de guías paralelas soporta cargas transversales y momentos de giro elevados con total estabilidad dimensional.
-
Sistema monobloc compacto: Integra el actuador y el guiado en un solo cuerpo, simplificando drásticamente el diseño y la instalación mecánica en la máquina.
-
Casquillos de fricción (GF): Proporcionan un guiado deslizante fiable, preciso y optimizado para movimientos de transferencia, elevación y tope.
-
Detección electrónica versátil: Dispone de ranuras en el perfil para alojar detectores magnéticos de posición de forma limpia y rápida.
