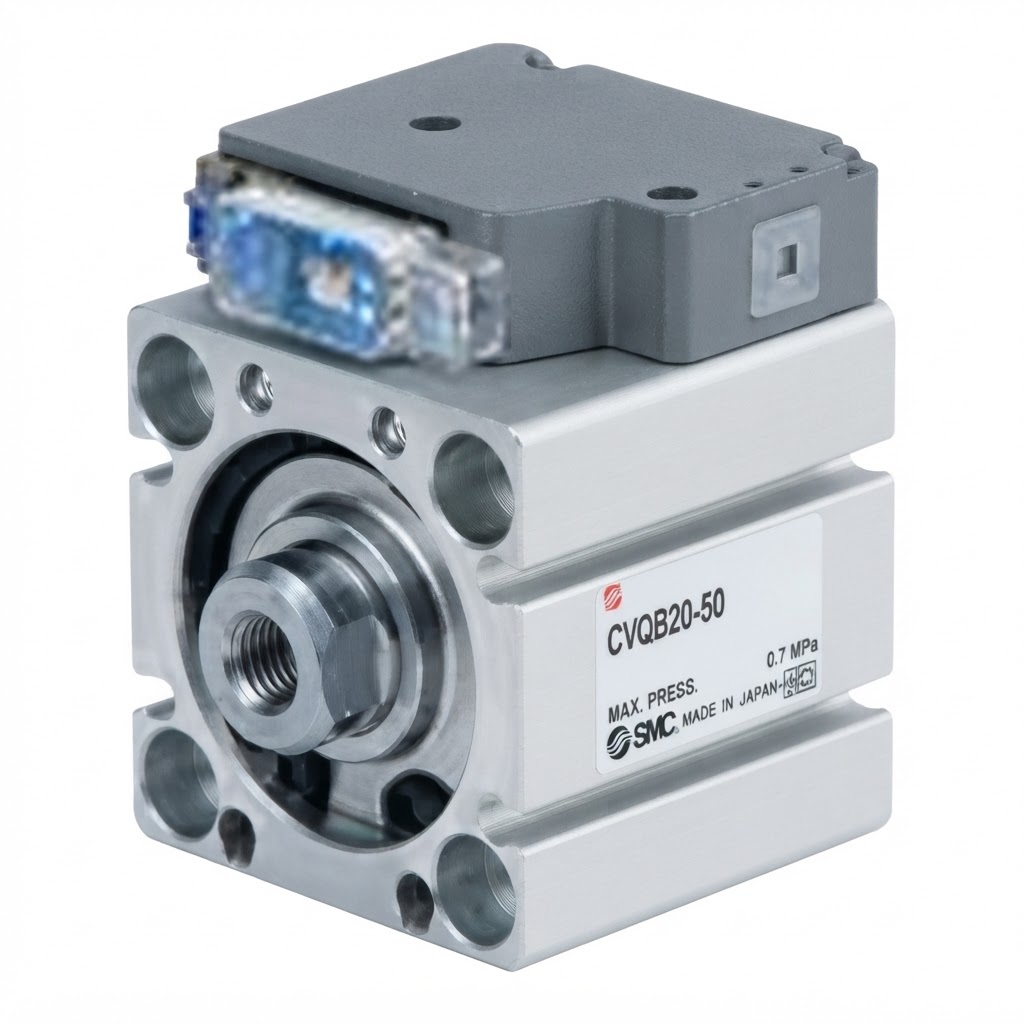

El actuador neumático de la Serie CVQ de SMC Corporation está concebido para aplicaciones de automatización de alta precisión donde se requiere simultáneamente una reducción extrema del espacio de instalación y un comportamiento dinámico sumamente suave.
Al integrar juntas especiales de baja fricción dentro de la estructura de un cilindro compacto convencional, la serie CVQ elimina los tirones y la resistencia inicial propios del rozamiento estático de los sellos tradicionales. Esto lo convierte en el componente perfecto para mecanismos de ajuste fino, dispositivos de medición o contacto delicado, sistemas de posicionamiento electrónico con control de fuerza y máquinas donde el espacio disponible es un factor crítico pero la sensibilidad del movimiento no puede verse comprometida.
La variante CDVQ incluye de serie un anillo magnético en el émbolo, facilitando la lectura electrónica de la posición mediante la instalación de detectores magnéticos compactos en las ranuras perimetrales del cuerpo, sin interferir con las dimensiones exteriores del actuador.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Serie | SMC Corporation / Serie C(D)VQ |
| Tipo de actuador | Cilindro compacto de baja fricción (Doble efecto, vástago simple) |
| Variantes magnéticas | Serie CVQ (Sin imán) / Serie CDVQ (Con imán integrado) |
| Diámetros de émbolo ($\varnothing$) | 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm |
| Presión de arranque | 0.005 MPa (0.05 bar) |
| Presión de funcionamiento | 0.05 MPa a 0.7 MPa (0.5 a 7 bar) |
| Presión de prueba | 1.05 MPa (10.5 bar) |
| Velocidad del émbolo | 50 a 500 mm/s |
| Fluido de trabajo | Aire comprimido (Filtrado, sin lubricación) |
| Detección de posición | Detectores magnéticos compactos opcionales (Series SMC D-M9 y D-A9) |
| Materiales principales | Camisa: Aluminio anodizado / Tapas: Aleación de aluminio / Vástago: Acero inoxidable |
| Rango de temperatura | -10 °C a +70 °C (sin detectores) / -10 °C a +60 °C (con detectores) |
Ventajas Principales
-
Baja fricción en espacio reducido: Combina la capacidad de respuesta ultra sensible de un cilindro de baja fricción con la geometría compacta de un cuerpo tipo CQ.
-
Presión de arranque mínima: Requiere valores de apenas 0.005 MPa para iniciar el movimiento, eliminando los bloqueos por fricción estática (stick-slip).
-
Control de fuerza constante: Garantiza una transmisión de empuje sumamente uniforme y predecible a lo largo de toda la carrera.
-
Ranuras para sensores integradas: Permite el montaje perimetral de detectores magnéticos de posición de forma limpia y sin elementos externos voluminosos.
