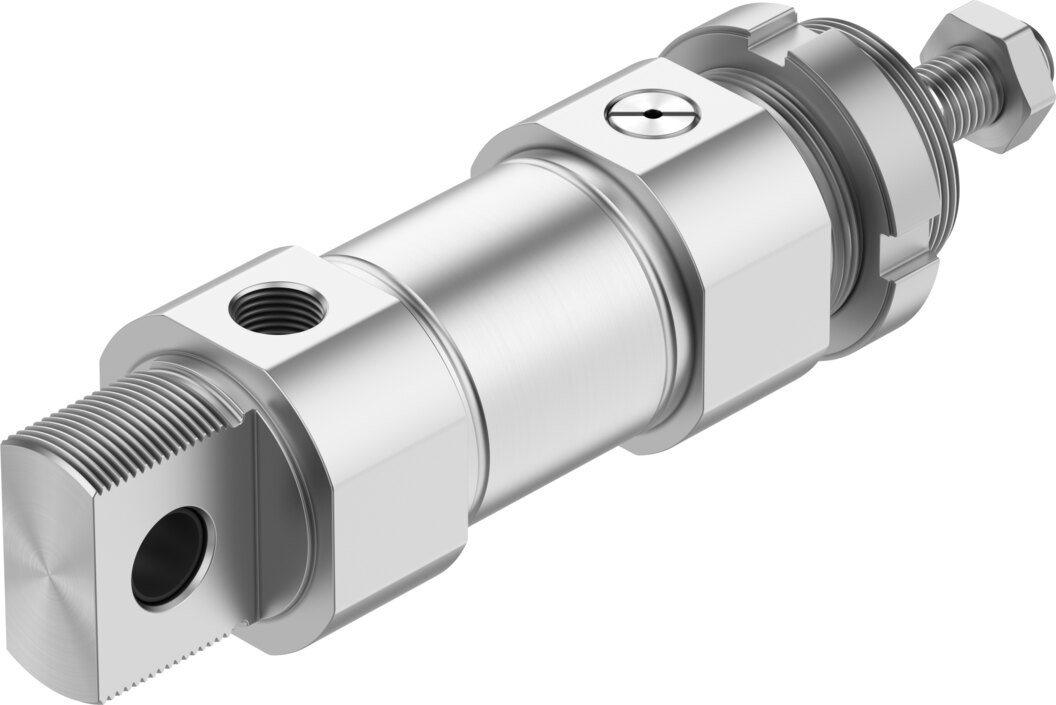

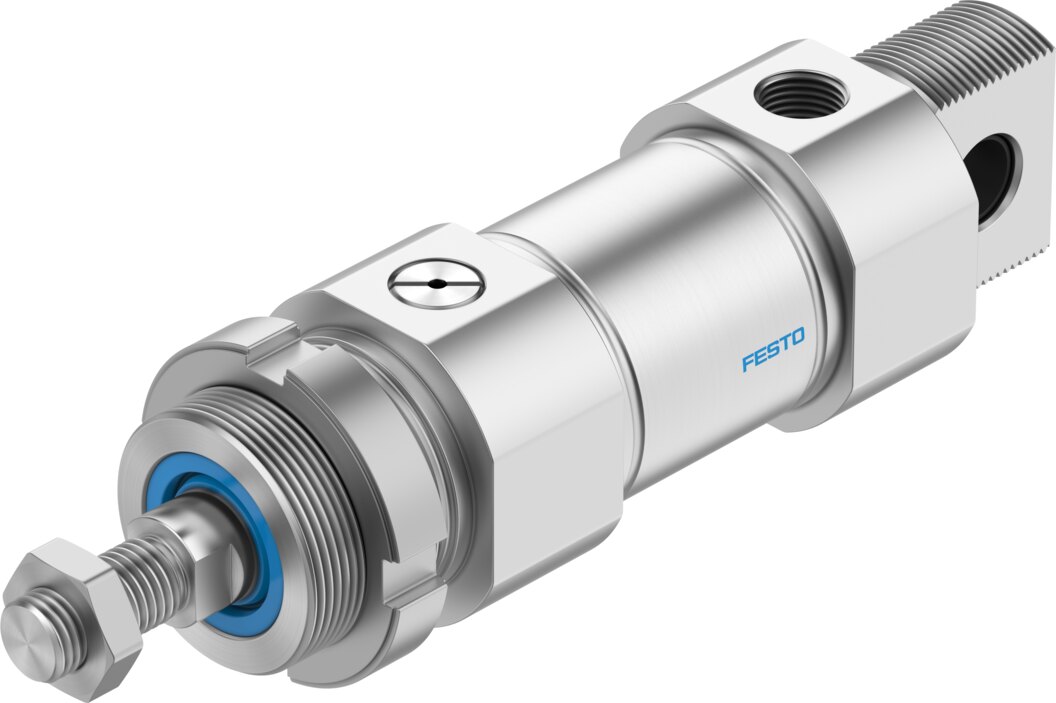

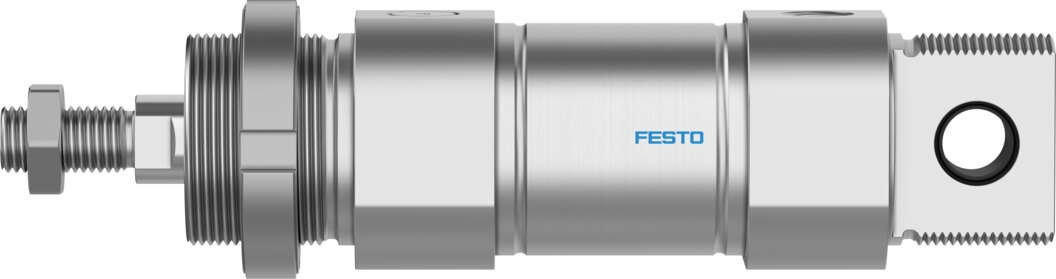

El cilindro neumático Festo ESNU-40-10-P-A (N.º de artículo 19223) pertenece a la serie ESNU, la variante de simple efecto de la emblemática línea de cilindros redondos de Festo. Es la solución ideal cuando se requiere aplicar fuerza en una sola dirección con máximo ahorro energético de aire comprimido.
Al ser de simple efecto, el avance del vástago se realiza mediante aire comprimido a través de su única conexión neumática G1/4, mientras que el retroceso a la posición inicial se efectúa de forma automática mediante un muelle interno al evacuar la presión. Esto aporta un importante factor de seguridad en máquina, garantizando que el vástago retorne a su posición de reposo en caso de un fallo eléctrico o de suministro neumático. La camisa del cilindro está construida en acero inoxidable sin soldadura, proporcionando una elevada resistencia a la corrosión y reduciendo el rozamiento interno, mientras que su anillo magnético (A) posibilita el montaje exterior de sensores sobre la camisa mediante abrazaderas fijadoras.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / ESNU-40-10-P-A |
| Número de artículo | 19223 |
| Función / Tipo | Cilindro redondo de simple efecto (por empuje) |
| Retorno de vástago | Por muelle de recuperación incorporado |
| Diámetro de émbolo | 40 mm |
| Carrera | 10 mm |
| Rosca de vástago | M12x1.25 (Rosca exterior) |
| Conexión neumática | G1/4 |
| Amortiguación (P) | Tope elástico / anillos de amortiguación en ambos extremos |
| Detección de posición (A) | Para sensor de proximidad (Émbolo magnético) |
| Presión de funcionamiento | 1.2 bar a 10 bar |
| Fuerza teórica a 6 bar (Avance) | ~690 N |
| Material de la camisa / vástago | Acero inoxidable de alta aleación / Acero de alta aleación |
| Material de las culatas | Aleación de aluminio forjado |
Ventajas Principales
-
Ahorro energético (Simple efecto): Consume aire comprimido únicamente en el movimiento de avance, reduciendo a la mitad el volumen de aire por ciclo.
-
Seguridad ante fallas (Fail-Safe): El muelle interno retrata automáticamente el vástago a la posición de reposo en caso de pérdida de presión en la línea.
-
Construcción en Acero Inoxidable: Camisa inoxidable resistente a ambientes agresivos y humedad, garantizando un desplazamiento suave.
-
Elevada fuerza en carrera corta: Entrega casi 700 N de fuerza teórica de avance a 6 bar en un formato redondo robusto.
-
Detección magnética integrada (A): Permite colocar sensores de posición en el exterior de la camisa para la monitorización electrónica del proceso.
