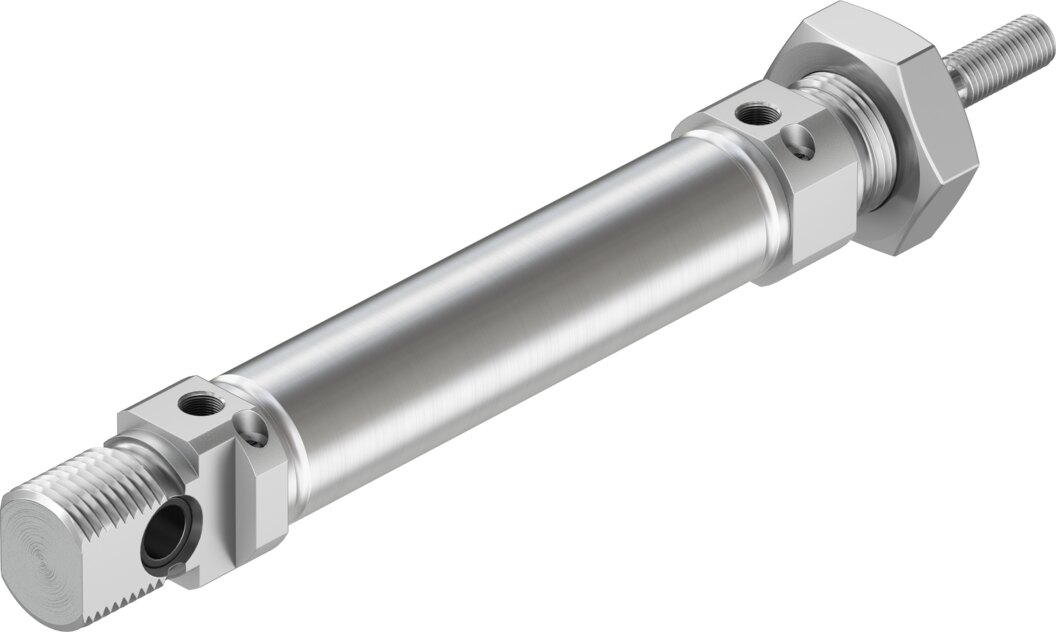

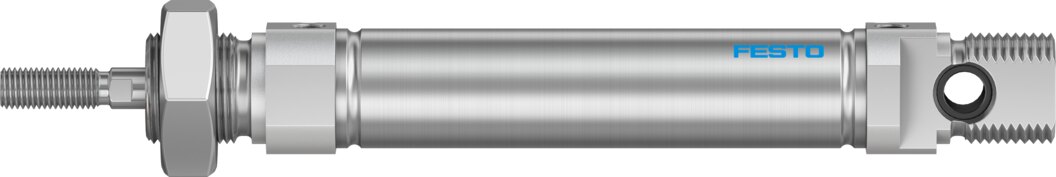

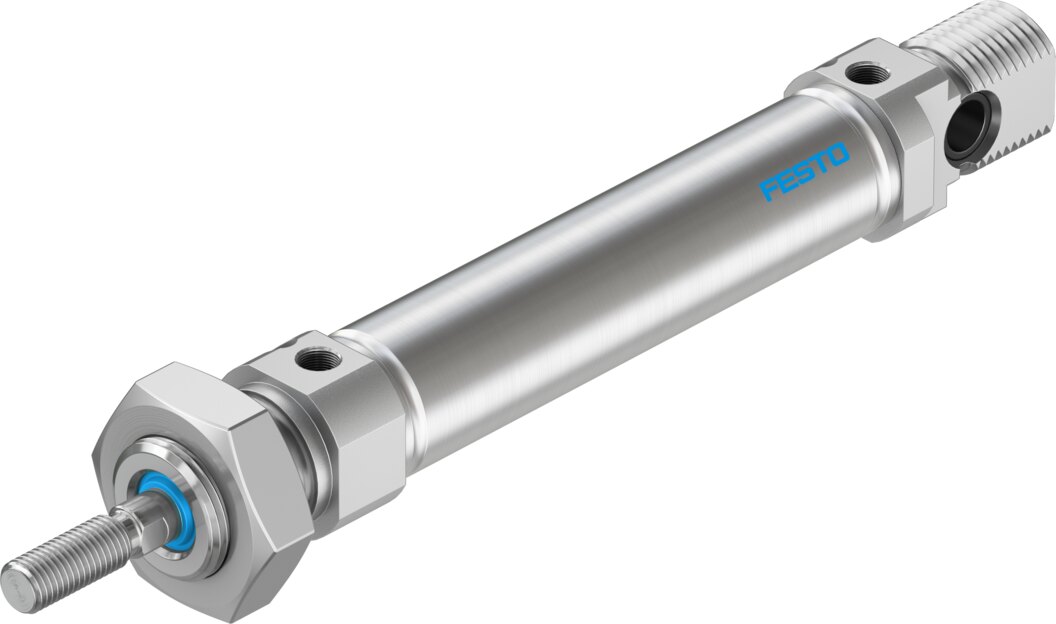

El cilindro neumático Festo DSNU-16-40-PPV-A (N.º de artículo 19201) pertenece a la reconocida serie de cilindros redondos ISO 6432 de Festo, concebido para aplicaciones que demandan un ajuste preciso del frenado al final del recorrido.
A diferencia de las versiones con tope elástico fijo, el sistema PPV incorpora tornillos de estrangulación de aire en ambas culatas que permiten al usuario calibrar de forma exacta el colchón de aire de frenado. Esto resulta imprescindible al manipular masas móviles moderadas o trabajar a velocidades elevadas, ya que evita impactos bruscos, reduce las vibraciones transmitidas a la estructura y prolonga la vida útil tanto del cilindro como de los componentes mecánicos asociados. La camisa del cilindro está fabricada en acero inoxidable austenítico, garantizando máxima resistencia a la corrosión y un desplazamiento del émbolo con mínimo rozamiento.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / DSNU-16-40-PPV-A |
| Número de artículo | 19201 |
| Función / Tipo | Cilindro redondo de doble efecto |
| Norma constructiva | ISO 6432 |
| Diámetro de émbolo | 16 mm |
| Carrera | 40 mm |
| Rosca de vástago | M6 (Rosca exterior) |
| Conexión neumática | M5 |
| Amortiguación (PPV) | Neumática regulable en ambos extremos (por tornillo) |
| Detección de posición (A) | Para sensor de proximidad (Émbolo magnético) |
| Presión de funcionamiento | 1.0 bar a 10 bar |
| Fuerza teórica a 6 bar (Avance) | ~121 N |
| Material de la camisa / vástago | Acero inoxidable de alta aleación / Acero de alta aleación |
| Material de las culatas | Aleación de aluminio forjado |
Ventajas Principales
-
Amortiguación regulable de precisión (PPV): Permite calibrar manualmente la fuerza de frenado final adaptándose exactamente a la inercia de la carga.
-
Construcción en Acero Inoxidable: Camisa inoxidable de alta calidad que ofrece una extraordinaria protección contra la corrosión y marcha continua suave.
-
Estándar mundial ISO 6432: Asegura total intercambiabilidad y compatibilidad con la gama universal de accesorios de montaje industriales.
-
Operación silenciosa y sin impactos: El colchón neumático absorbe la energía cinética remanente, previniendo el desgaste prematuro de las juntas internas.
-
Detección magnética integrada (A): Facilita la instalación exterior de sensores de proximidad sobre la camisa mediante abrazaderas fijadoras.
