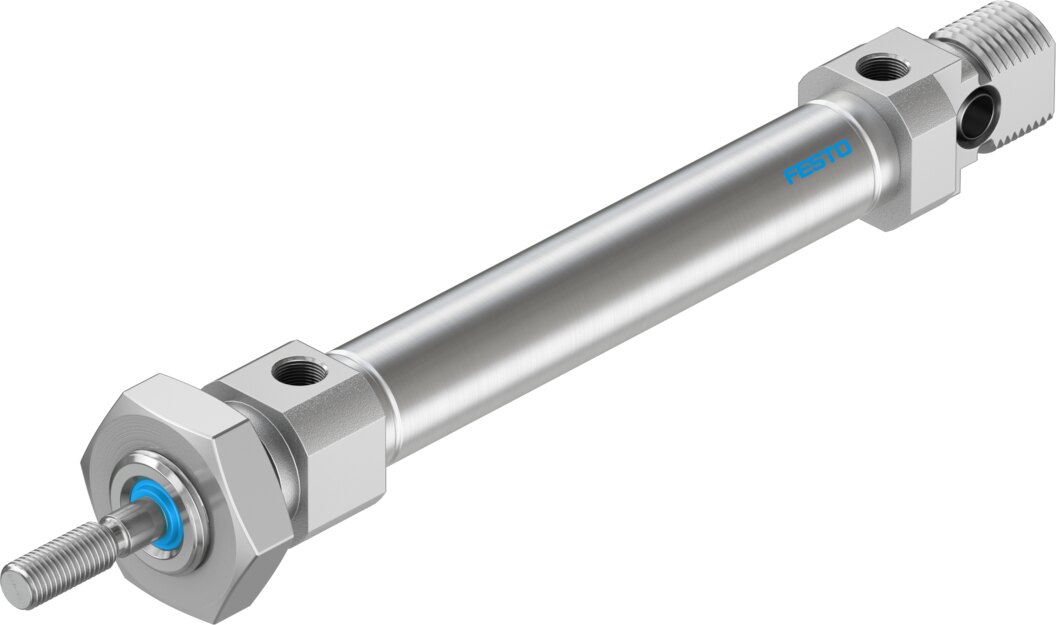

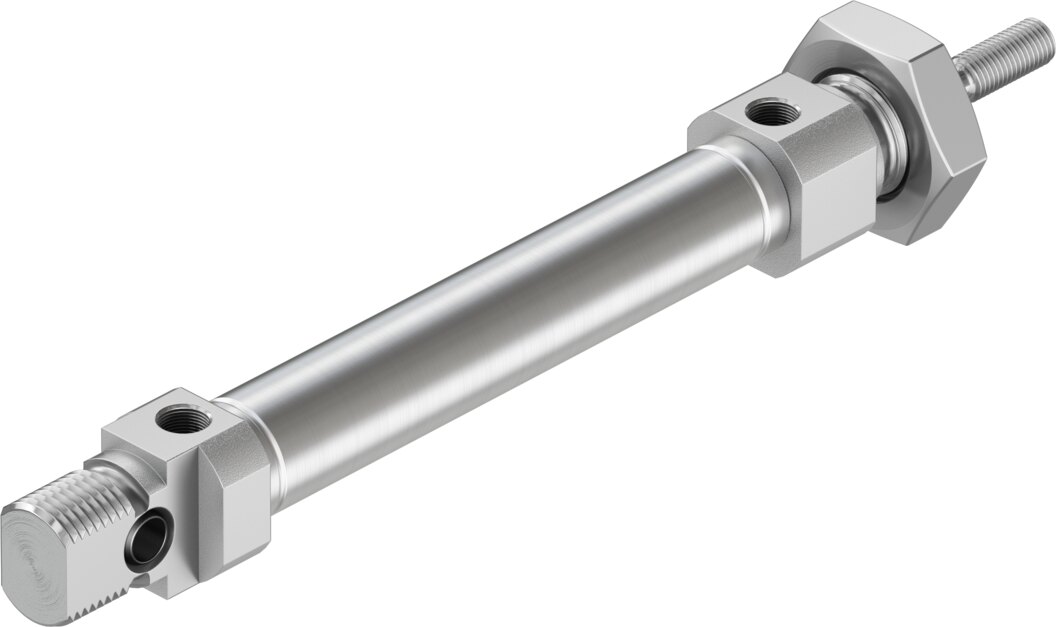

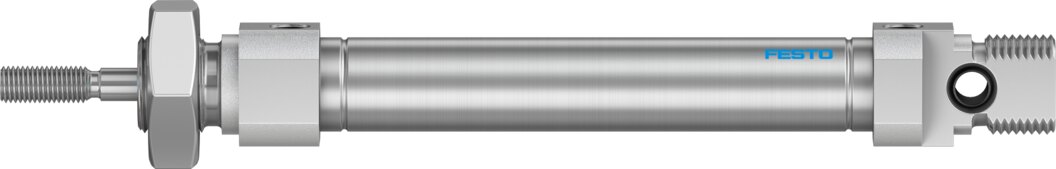

Este actuador normalizado está diseñado para su integración en sistemas de automatización donde se requiere un posicionamiento exacto, alta repetibilidad y una excelente resistencia mecánica en espacios reducidos. Su construcción robusta incluye un tubo de cilindro fabricado en acero inoxidable de alta calidad y culatas de aleación ligera, lo que garantiza una baja fricción interna, una gran resistencia a la corrosión y una vida útil prolongada incluso bajo ciclos de trabajo continuos.
El diseño de doble efecto permite un control neumático total tanto en el avance como en el retroceso. Las juntas de estanqueidad de altas prestaciones previenen las fugas de aire comprimido, mientras que el sistema de amortiguación elástica en los extremos reduce eficazmente los impactos mecánicos del émbolo, protegiendo la estructura de la máquina y reduciendo el nivel de ruido operativo. Asimismo, su pistón magnético integrado facilita la instalación de sensores de proximidad para el monitoreo electrónico de la carrera.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Modelo | Estándar ISO / Serie DSNU |
| Referencia | DSNU-10-40-P-A |
| Tipo de cilindro | Cilindro redondo normalizado de doble efecto |
| Diámetro del émbolo | 10 mm |
| Carrera | 40 mm |
| Amortiguación | Amortiguación elástica en ambos extremos (P) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
| Materiales principales | Tubo de acero inoxidable, culatas de aleación y juntas de NBR / PUR |
Ventajas Principales
-
Diseño normalizado ISO: Facilita la intercambiabilidad y el montaje directo utilizando accesorios de fijación standard en cualquier bastidor industrial.
-
Compacidad y ligereza: Su formato de cilindro redondo optimiza el espacio de instalación en mecanismos y utillajes reducidos.
-
Funcionamiento suave y protegido: La amortiguación elástica integrada absorbe la energía cinética al final de cada carrera, reduciendo el desgaste mecánico.
-
Detección electrónica sencilla: El anillo magnético interno permite acoplar detectores magnéticos de posición de forma rápida y limpia.
