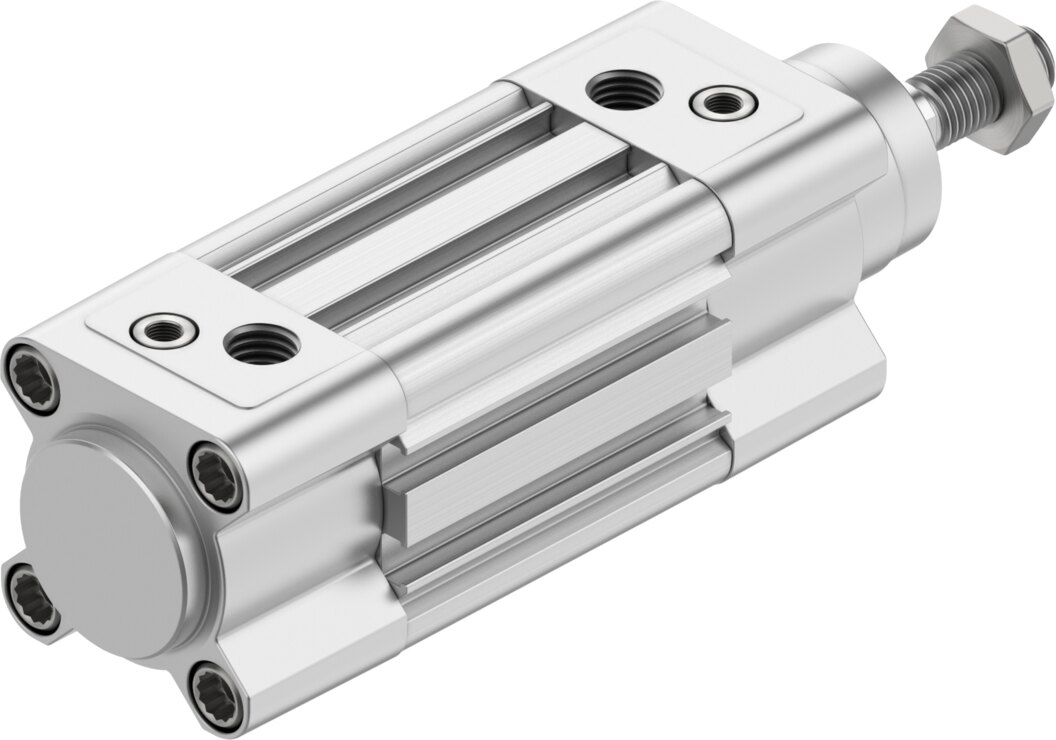

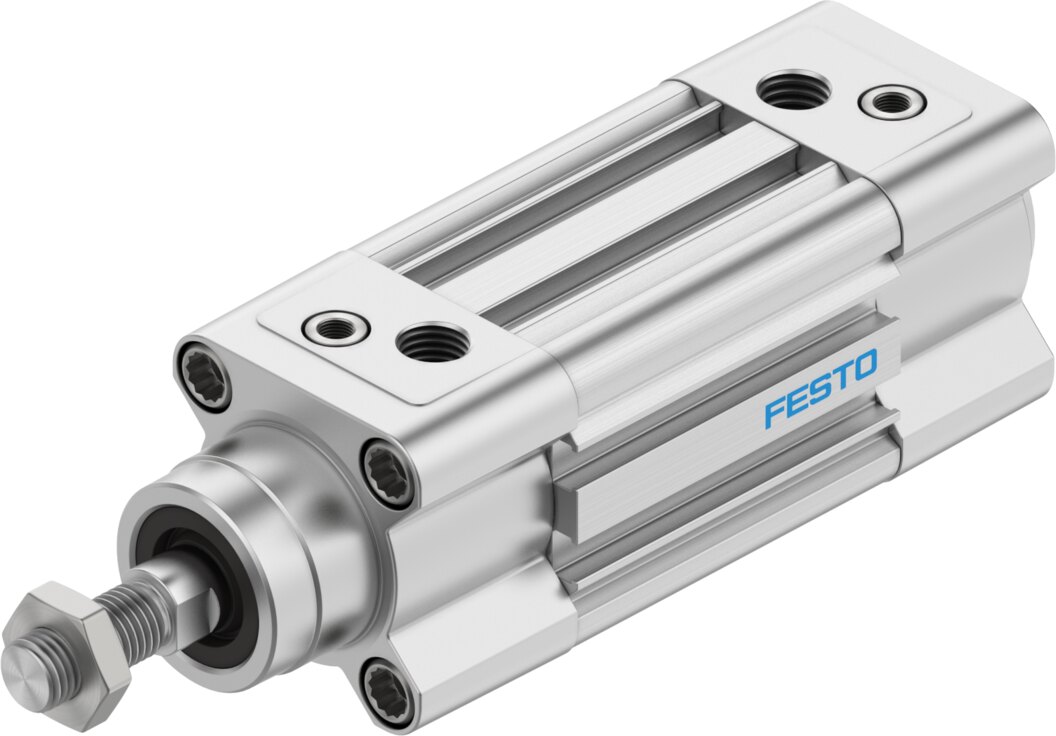

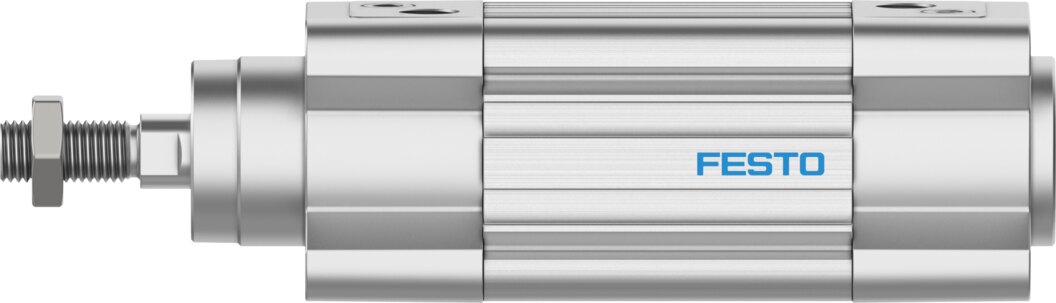

El cilindro neumático Festo DSBC-32-20-D3-PPVA-N3 (N.º de artículo 1373289) forma parte de la serie insignia de actuadores normalizados de Festo, diseñada para reemplazar la histórica serie DNC ofreciendo mayor ligereza, robustez y eficiencia energética.
Su construcción bajo la norma ISO 15552 garantiza una total compatibilidad con la gama global de fijaciones universales. El sistema de amortiguación neumática PPVA es autoajustable, lo que significa que el cilindro se adecua dinámicamente a las variaciones de carga y velocidad sin necesidad de calibración manual por tornillo, reduciendo el desgaste y el tiempo de puesta en marcha. La configuración de cuerpo perfilado D3 proporciona tres caras con ranuras integradas para montar sensores de proximidad rasantes de manera limpia y protegida. Por su parte, la certificación N3 (ATEX) lo valida para instalaciones en zonas industriales con riesgo de explosión por gases o polvos inflamables.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / DSBC-32-20-D3-PPVA-N3 |
| Número de artículo | 1373289 |
| Función / Tipo | Cilindro normalizado de doble efecto |
| Norma constructiva | ISO 15552 |
| Diámetro de émbolo | 32 mm |
| Carrera | 20 mm |
| Rosca de vástago | M10x1.25 (Rosca exterior) |
| Conexión neumática | G1/8 |
| Amortiguación (PPVA) | Neumática autoajustable en ambos extremos |
| Detección de posición | Para sensor de proximidad (Émbolo magnético) |
| Diseño de perfil (D3) | Ranuras para sensores en 3 lados del perfil |
| Protección contra explosión (N3) | Certificación ATEX para zonas con riesgo de explosión |
| Presión de funcionamiento | 0.6 bar a 12 bar |
| Fuerza teórica a 6 bar (Avance) | ~483 N |
| Material del cuerpo / vástago | Fundición de aluminio anodizado / Acero de alta aleación |
Ventajas Principales
-
Amortiguación inteligente PPVA: Absorbe la energía cinética final de forma óptima sin necesidad de ajustes manuales, prolongando la vida útil del cilindro.
-
Compatibilidad ISO 15552: Intercambiabilidad dimensional asegurada para cualquier arquitectura de máquina o reemplazo en planta.
-
Flexibilidad de sensorización (D3): Tres lados disponibles para colocar sensores de proximidad rasantes, optimizando el ruteo de cables y accesibilidad.
-
Certificación ATEX (N3): Apto para su integración en entornos con atmósferas explosivas, garantizando altos estándares de seguridad industrial.
-
Diseño optimizado y ligero: Perfil de aluminio anodizado de alta resistencia que minimiza el peso sin comprometer la rigidez estructural.
