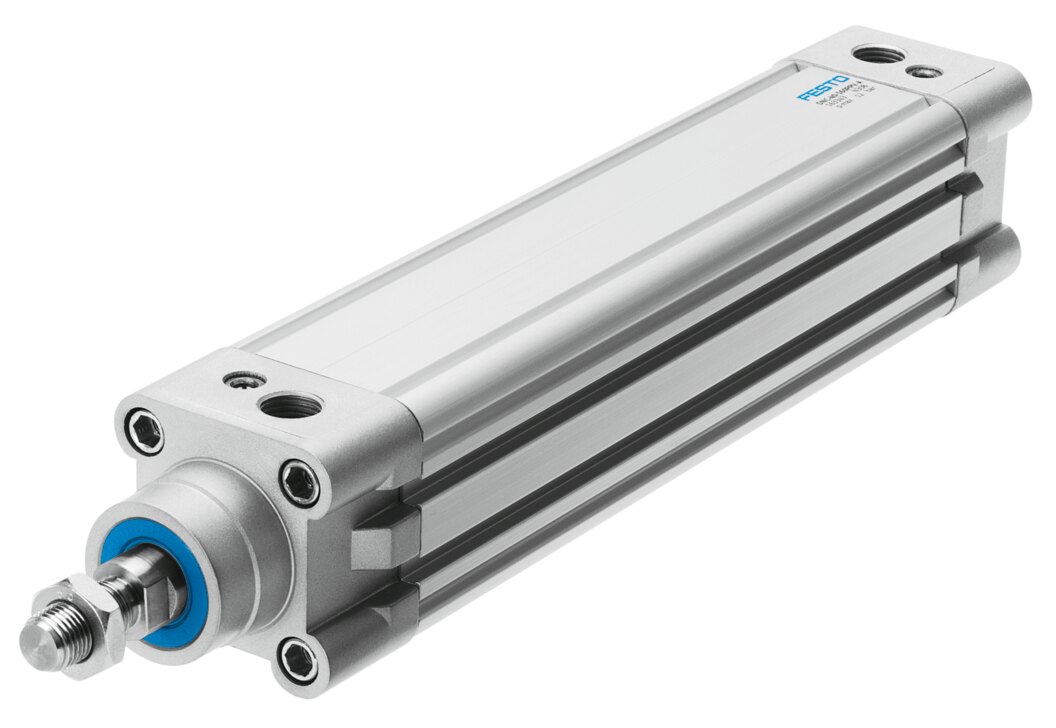

El cilindro neumático Festo DNC-32-20-PPV-A (N.º de artículo 163300) pertenece a la legendaria serie DNC de Festo, un referente industrial global en cilindros perfilados normalizados bajo las especificaciones ISO 15552 / ISO 6431.
Destaca por su sistema de amortiguación por colchón de aire PPV, el cual permite a los mecánicos y técnicos calibrar de forma manual y exacta la fuerza de frenado en los extremos del recorrido. Esto asegura una deceleración suave ante masas pesadas o altas velocidades de trabajo, protegiendo tanto la mecánica interna del cilindro como la estructura de la máquina contra golpes y vibraciones. Su cuerpo perfilado de aleación de aluminio oculta las varillas de tensión en el interior del extrudido, lo que facilita la limpieza exterior del componente y permite alojar sensores de proximidad directamente en sus ranuras integradas sin requerir soportes sobresalientes.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / DNC-32-20-PPV-A |
| Número de artículo | 163300 |
| Función / Tipo | Cilindro normalizado de doble efecto |
| Norma constructiva | ISO 6431 / VDMA 24562 (ISO 15552) |
| Diámetro de émbolo | 32 mm |
| Carrera | 20 mm |
| Rosca de vástago | M10x1.25 (Rosca exterior) |
| Conexión neumática | G1/8 |
| Amortiguación (PPV) | Neumática regulable en ambos extremos (por tornillo) |
| Detección de posición (A) | Para sensor de proximidad (Émbolo magnético) |
| Presión de funcionamiento | 0.6 bar a 12 bar |
| Fuerza teórica a 6 bar (Avance) | ~483 N |
| Material de la camisa / vástago | Aluminio anodizado / Acero de alta aleación |
Ventajas Principales
-
Amortiguación regulable (PPV): Permite un ajuste óptimo del colchón de aire al final de la carrera para minimizar impactos mecánicos en ciclos intensivos.
-
Estándar industrial comprobado: Compatible con la amplia gama de accesorios de fijación ISO 15552 / ISO 6431 a nivel mundial.
-
Diseño perfilado limpio: Cuerpo de aluminio anodizado sin bordes expuestos ni tirantes externos, facilitando el mantenimiento y la higiene industrial.
-
Detección de posición integrada (A): Ranuras longitudinales que alojan sensores de proximidad para un control electrónico rápido y preciso.
-
Elevada rigidez mecánica: Estructura sumamente sólida capaz de soportar cargas de trabajo continuas en entornos automatizados.
