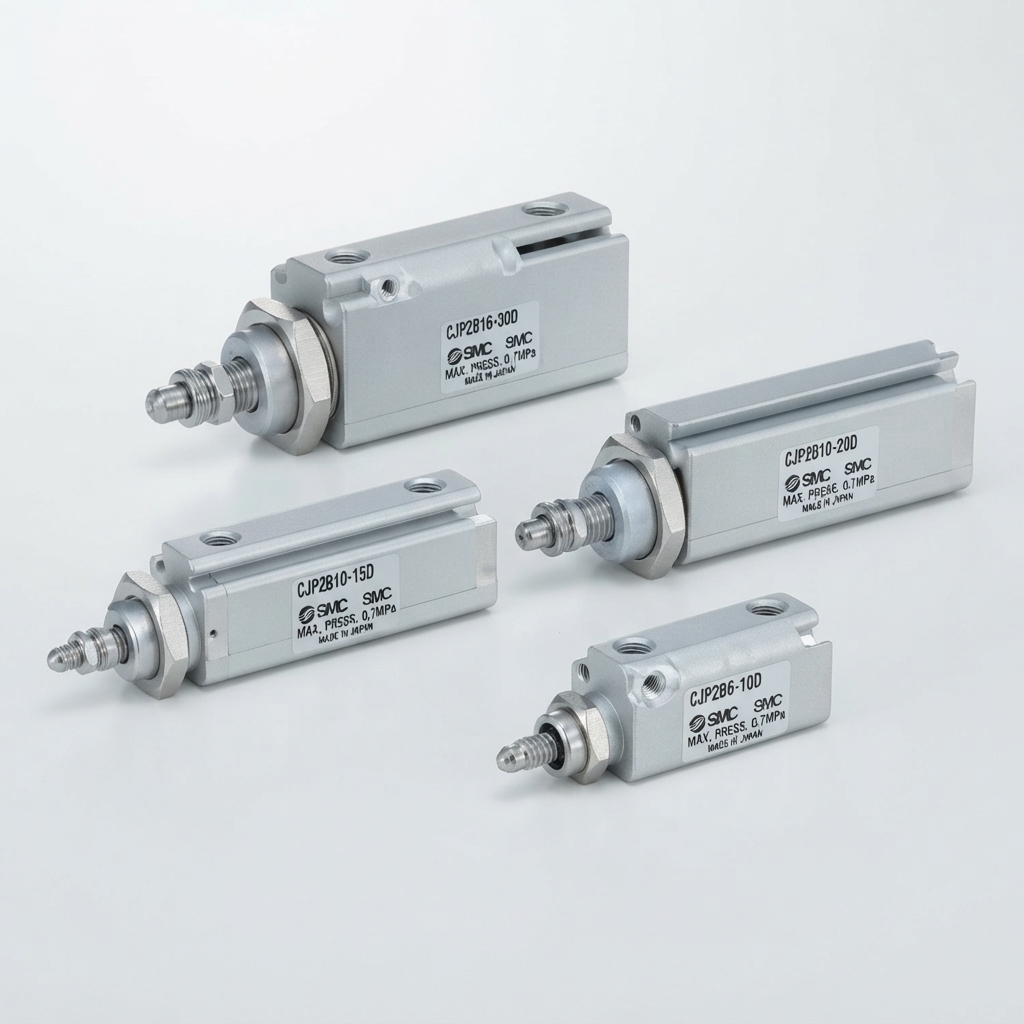

El actuador neumático de la Serie CJP2 de SMC Corporation es la evolución estandarizada de los cilindros de aguja de alta gama, diseñado para satisfacer los requerimientos más estrictos de miniaturización en la industria de semiconductores, aparatos médicos y mecanismos de automatización ligera.
Su arquitectura se basa en un cuerpo cilíndrico con rosca exterior completa, lo que permite un montaje pasante en paneles y un ajuste micrométrico de la posición longitudinal mediante contratuercas. La gama ofrece gran versatilidad con ejecuciones de simple efecto (con muelle de retorno interno) y de doble efecto, así como variantes con imán integrado para la lectura electrónica de posición mediante microdetectores magnéticos. Su vástago rectificado y sus tolerancias ajustadas aseguran un guiado limpio, gran linealidad y una vida útil prolongada bajo ciclos de trabajo rápidos.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Serie | SMC Corporation / Serie CJP2 (Mini cilindro de aguja) |
| Tipo de actuador | Mini cilindro neumático de aguja (Simple efecto con retorno por muelle / Doble efecto) |
| Diámetros de émbolo ($\varnothing$) | 4 mm, 6 mm, 10 mm, 12 mm, 16 mm |
| Carreras estándar | 5 mm a 40 mm (según diámetro) |
| Fluido de trabajo | Aire comprimido (Filtrado, con o sin lubricación) |
| Presión máxima de servicio | 0.7 MPa (7 bar) |
| Presión de prueba | 1.05 MPa (10.5 bar) |
| Velocidad del émbolo | 50 a 500 mm/s |
| Detección de posición | Microdetectores magnéticos opcionales (en versiones con imán) |
| Materiales principales | Camisa: Latón / Tapas y cuerpo roscado: Latón o aluminio / Vástago: Acero inoxidable |
| Rango de temperatura | -10 °C a +70 °C (sin congelación) |
Ventajas Principales
-
Formato cilíndrico ultracompacto: Envolvente de sección circular ideal para alojarse en cabezales de inserción y espacios cilíndricos reducidos.
-
Montaje roscado en panel: Facilita la instalación frontal directa y el ajuste milimétrico de la carrera mediante tuercas de fijación.
-
Versatilidad de accionamiento: Disponible en versiones de simple efecto (retorno por muelle) y doble efecto según las necesidades del circuito neumático.
-
Compatibilidad con microdetectores: Permite la monitorización electrónica de la posición sin comprometer las dimensiones exteriores del actuador.
