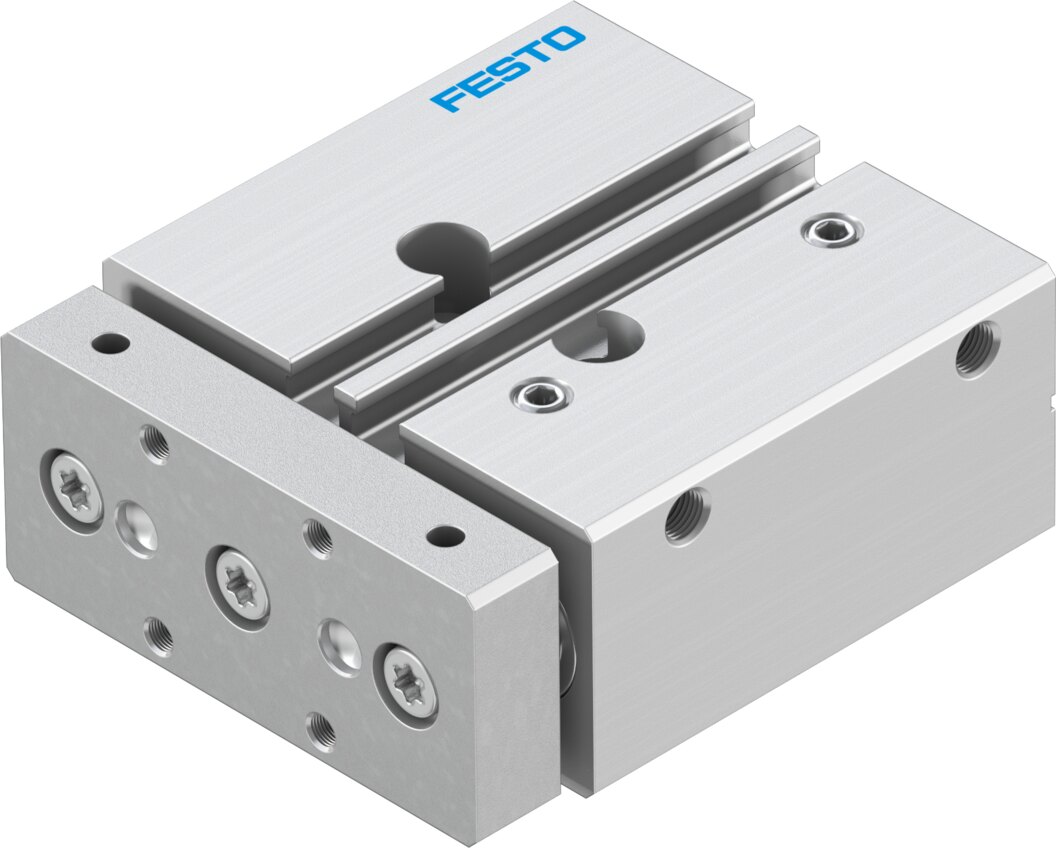

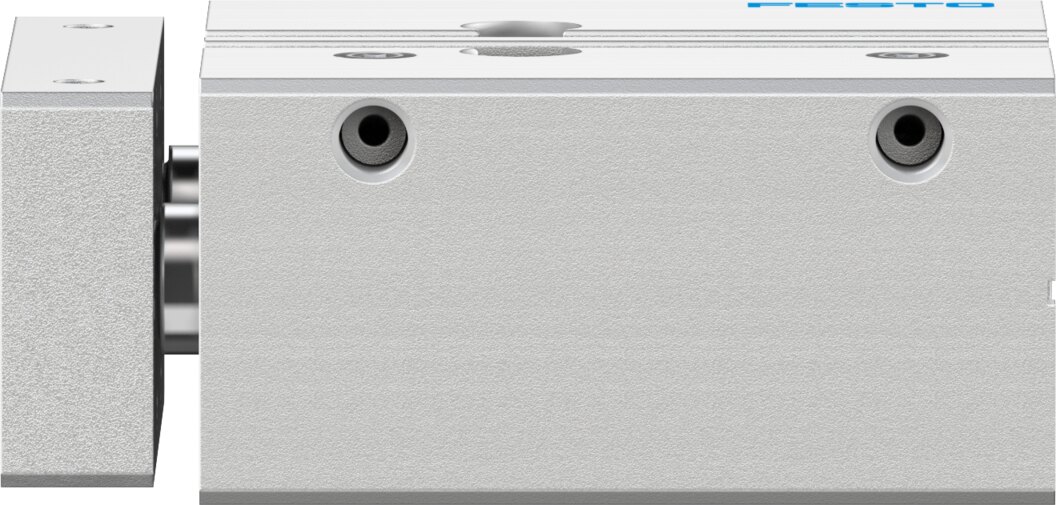

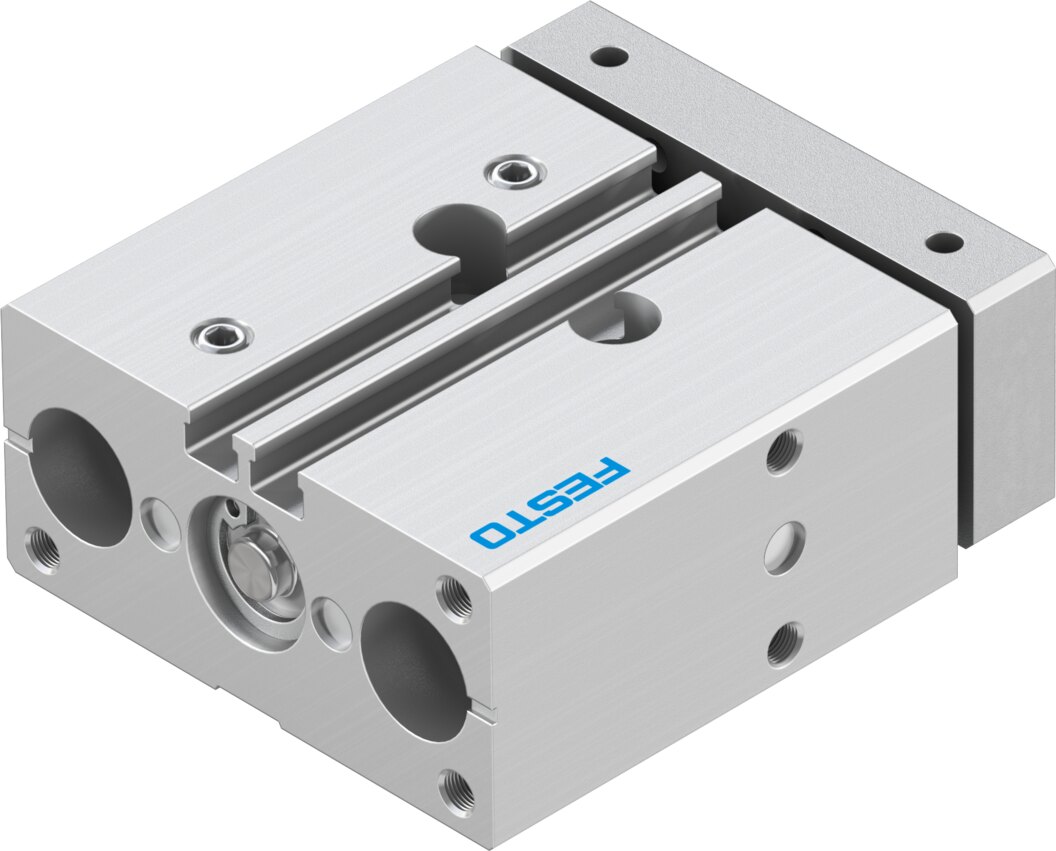

Este actuador de la prestigiosa serie DFM de Festo combina en un único bloque compacto un cilindro neumático de doble efecto y una unidad de guiado de precisión con dos vástagos paralelos. Su construcción monobloc dota al conjunto de una resistencia excepcional frente a los pares de torsión y las fuerzas laterales, eliminando por completo la necesidad de elementos de guiado externos y garantizando un desplazamiento suave y perfectamente paralelo incluso bajo cargas excéntricas severas.
La variante GF incorpora casquillos de fricción deslizante de alta calidad, idóneos para un guiado suave y una gran fiabilidad en ciclos continuos. Además, la especificación especial F1A garantiza que todos los componentes metálicos y materiales de sellado estén rigurosamente exentos de cobre, PTFE y silicona, cumpliendo con los estándares requeridos en procesos de fabricación sensibles (como la industria de baterías, pintura o semiconductores). El diseño incluye una placa frontal fuertemente dimensionada, amortiguación elástica para absorber la energía residual al final de la carrera y un pistón magnético (A) para el control electrónico de posición.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Serie | Festo / DFM (Cilindro guiado compacto) |
| Referencia completa | DFM-12-20-P-A-GF-F1A |
| Tipo de cilindro | Cilindro guiado de doble efecto con unidad compacta |
| Diámetro del émbolo | 12 mm |
| Carrera | 20 mm |
| Tipo de guiado | Casquillos de fricción deslizante (GF) |
| Variante especial | F1A (Libre de cobre, PTFE y silicona) |
| Amortiguación | Amortiguación elástica en ambos extremos (P) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
Ventajas Principales
-
Variante industrial F1A: Fabricado sin cobre, PTFE ni silicona, lo que previene la contaminación de superficies en procesos productivos altamente sensibles.
-
Rigidez estructural superior: La combinación de guías paralelas y placa de yugo soporta cargas transversales y momentos de giro elevados con total estabilidad.
-
Sistema monobloc compacto: Integra el actuador y el guiado en un solo cuerpo, simplificando drásticamente el diseño y la instalación mecánica.
-
Casquillos de fricción (GF): Proporcionan un guiado deslizante fiable y optimizado para movimientos de transferencia, elevación y tope.
