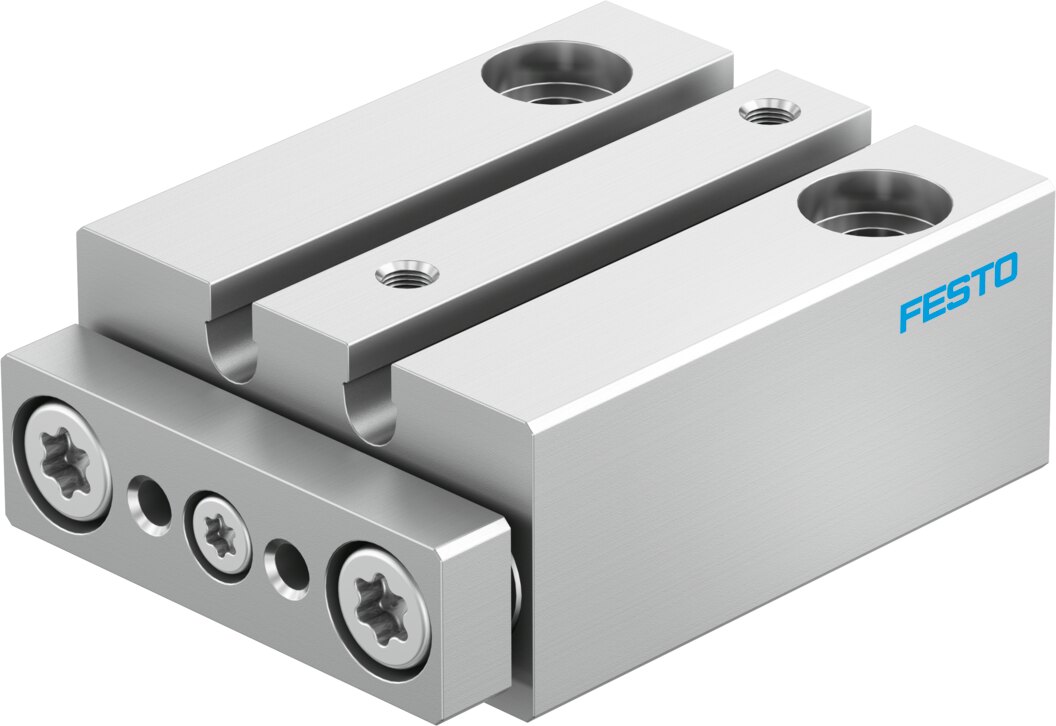

Este actuador de la prestigiosa serie DFM de Festo combina en un único bloque compacto un cilindro neumático de doble efecto y una unidad de guiado de precisión con dos vástagos paralelos. Esta construcción monobloc dota al conjunto de una resistencia excepcional frente a los pares de torsión y las fuerzas laterales, eliminando por completo la necesidad de elementos de guiado externos y garantizando un desplazamiento suave y perfectamente paralelo incluso bajo cargas excéntricas severas.
La variante GF incorpora casquillos de fricción deslizante de alta calidad, idóneos para aplicaciones generales que requieren un guiado suave y una gran fiabilidad en ciclos continuos. El diseño incluye además una placa de culata y yugo fuertemente dimensionada que facilita el montaje directo de herramientas o piezas de trabajo. La amortiguación elástica integrada absorbe de manera eficiente la energía cinética residual al final de la carrera, mientras que su pistón magnético (A) permite la instalación sencilla de detectores de proximidad para el control electrónico de posición.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Serie | Festo / DFM (Cilindro guiado compacto) |
| Referencia completa | DFM-10-15-P-A-GF |
| Tipo de cilindro | Cilindro guiado de doble efecto con unidad compacta |
| Diámetro del émbolo | 10 mm |
| Carrera | 15 mm |
| Tipo de guiado | Casquillos de fricción deslizante (GF) |
| Amortiguación | Amortiguación elástica en ambos extremos (P) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
Ventajas Principales
-
Rigidez estructural superior: La combinación de guías paralelas y placa de yugo soporta cargas transversales y momentos de giro elevados con total estabilidad.
-
Sistema monobloc compacto: Integra el actuador y el guiado en un solo cuerpo, simplificando drásticamente el diseño y la instalación mecánica en la máquina.
-
Casquillos de fricción (GF): Proporcionan un guiado deslizante fiable, preciso y optimizado para movimientos de elevación, tope o transferencia.
-
Detección electrónica versátil: Dispone de ranuras en el perfil para alojar detectores magnéticos de posición de forma limpia y rápida.
