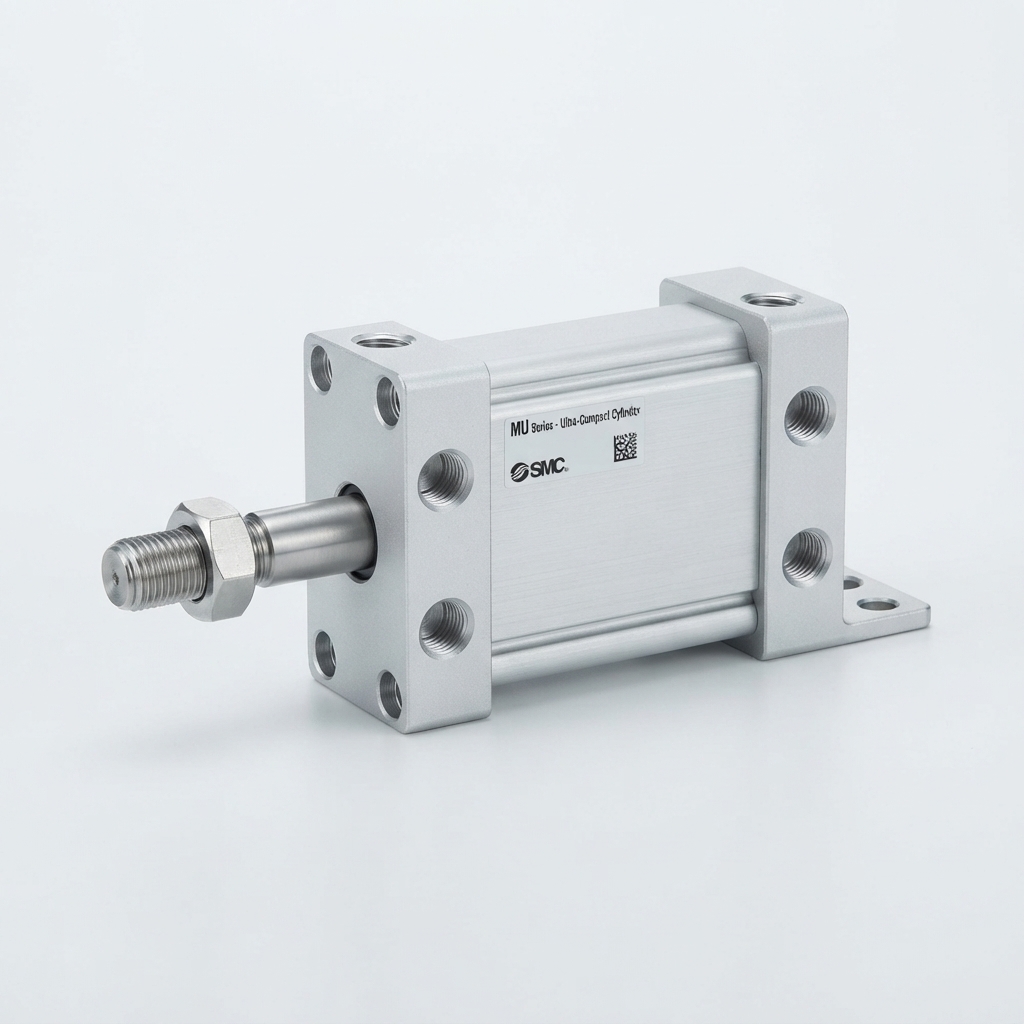

El actuador neumático de la Serie MU de SMC Corporation representa una solución de ingeniería avanzada para instalaciones automatizadas con limitaciones severas de espacio lateral. Gracias a su émbolo de configuración elipsoidal, el cilindro logra mantener una superficie efectiva de empuje considerablemente alta a presiones de servicio estándar, eliminando la necesidad de recurrir a presiones elevadas o cilindros sobredimensionados.
La arquitectura interna del MDU integra de forma natural una alta precisión antirrotación gracias a la geometría de su pistón, lo que incrementa notablemente la durabilidad de los sellos y casquillos de guiado al evitar los pares de torsión indeseados. Asimismo, incorpora ranuras perimetrales diseñadas para alojar detectores magnéticos de posición en las cuatro direcciones de montaje, asegurando que los sensores queden completamente embutidos dentro de la envolvente del cuerpo sin sobresalir ni interferir con elementos mecánicos colindantes. Su amortiguación mediante topes de goma elástica mitiga eficazmente los impactos en los finales de carrera.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Serie | SMC Corporation / Serie M(D)U (Cilindro extraplano) |
| Tipo de actuador | Cilindro neumático de placa y perfil bajo (Doble efecto, vástago simple/doble) |
| Variantes magnéticas | Serie MU (Sin imán) / Serie MDU (Con imán integrado) |
| Diámetros de émbolo ($\varnothing$) | 25 mm, 32 mm, 40 mm, 50 mm, 63 mm |
| Fluido de trabajo | Aire comprimido (Filtrado, sin lubricación) |
| Presión máxima de servicio | 0.7 MPa (7 bar) |
| Presión de prueba | 1.05 MPa (10.5 bar) |
| Presión mínima de funcionamiento | 0.05 MPa (0.5 bar) |
| Velocidad del émbolo | 50 a 500 mm/s |
| Amortiguación | Topes de goma elástica (Rubber bumper) en ambos extremos |
| Detección de posición | Ranuras perimetrales para detectores magnéticos en las 4 direcciones (sin protuberancias) |
| Materiales principales | Camisa: Aleación de aluminio / Tapas: Aleación de aluminio / Vástago: Acero inoxidable o acero con tratamiento |
| Rango de temperatura | -10 °C a +60 °C (sin congelación) |
Ventajas Principales
-
Diseño extraplano de perfil ovalado: Reduce drásticamente la anchura del conjunto en hasta un 62%, optimizando el espacio en montajes paralelos estrechos.
-
Antirrotación intrínseca: El émbolo de forma elíptica guía el movimiento sin necesidad de vástagos planos adicionales, prolongando la vida útil de los sellos.
-
Montaje versátil de sensores en 4 caras: Ranuras integradas que evitan que los detectores magnéticos sobresalgan del contorno del cilindro.
-
Alta eficiencia de fuerza: Mantiene una capacidad de empuje óptima a presiones moderadas gracias al aprovechamiento de su sección transversal.
