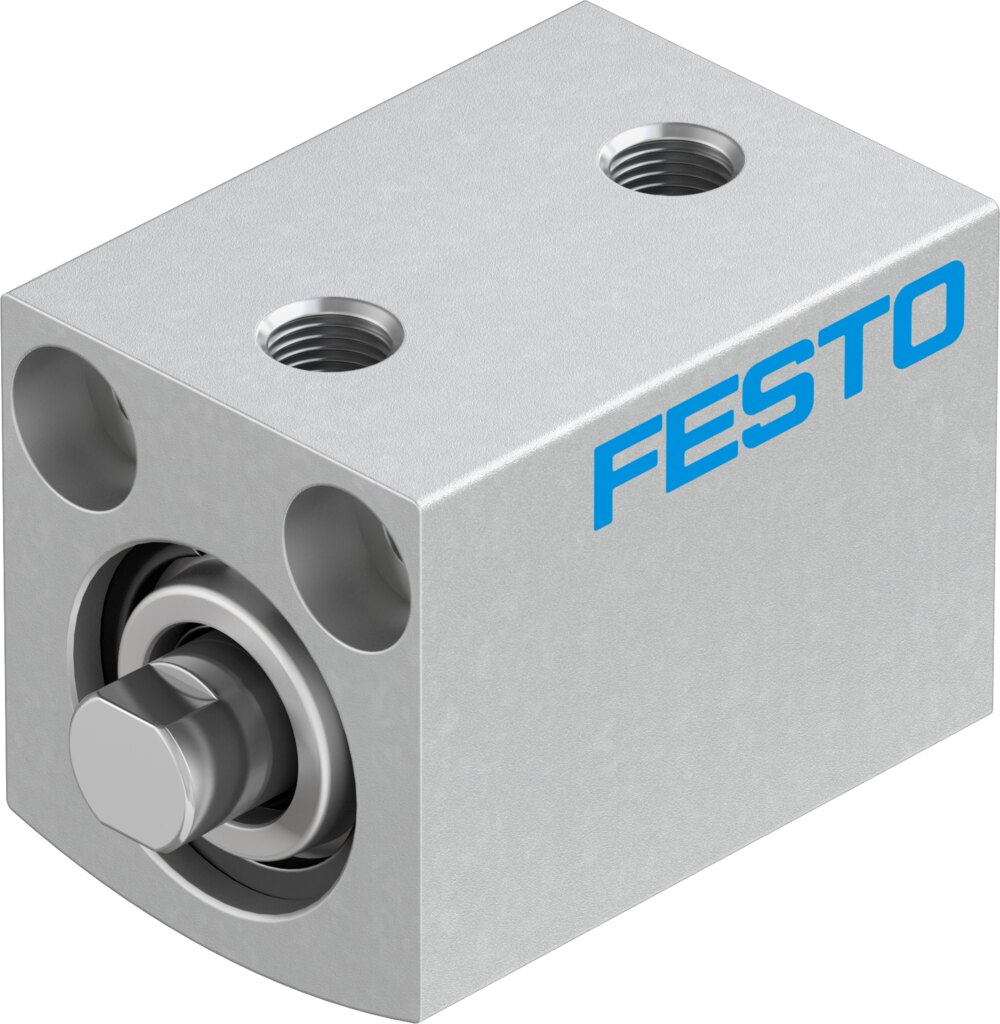

El cilindro neumático Festo ADVC-12-10-P (N.º de artículo 188094) pertenece a la reconocida serie ADVC (Short-stroke cylinder), diseñada por Festo específicamente para aplicaciones industriales donde cada milímetro de espacio libre cuenta.
A diferencia de las series de perfil compacto normalizado, la serie ADVC prioriza la mínima dimensión axial posible, reduciendo el cuerpo del cilindro al volumen estricto necesario para albergar la carrera. Su construcción en aleación de aluminio anodizado garantiza ligereza y alta rigidez mecánica. Incorpora anillos de amortiguación elástica P en ambos finales de carrera para suavizar el impacto del émbolo y reducir el nivel sonoro en ciclos continuos. La rosca hembra M5 en el vástago permite una fijación limpia y directa de útiles de agarre, pernos o palpadores sin incrementar la altura del conjunto.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / ADVC-12-10-P |
| Número de artículo | 188094 |
| Función / Tipo | Cilindro de carrera corta de doble efecto |
| Serie | ADVC (Cilindro de carrera corta) |
| Diámetro de émbolo | 12 mm |
| Carrera | 10 mm |
| Rosca de vástago | M5 (Rosca interior) |
| Conexión neumática | M5 |
| Amortiguación (P) | Placas/anillos de amortiguación elástica en ambos extremos |
| Detección de posición | Sin detección magnética (Sin imán en émbolo) |
| Presión de funcionamiento | 1.5 bar a 10 bar |
| Fuerza teórica a 6 bar (Avance) | ~68 N |
| Material del cuerpo / vástago | Aleación de aluminio anodizado / Acero de alta aleación |
Ventajas Principales
-
Longitud de montaje ultracorta: Ocupa sensiblemente menos espacio longitudinal que un cilindro compacto estándar, perfecto para matrices y útiles estrechos.
-
Respuesta neumática ultra-rápida: El mínimo volumen interno de aire permite un llenado y vaciado casi instantáneo para ciclos de trabajo de alta frecuencia.
-
Vástago con rosca interior: Facilita la adaptación de útiles y accesorios de sujeción manteniendo un perfil rasante y estético.
-
Excelente rigidez dimensional: Cuerpo de aluminio extruido que absorbe fuerzas de sujeción directas sin deformación.
-
Solución costo-eficiente: Configuración simplificada sin imán en el émbolo, ideal para movimientos puramente mecánicos de retención y sujeción.
