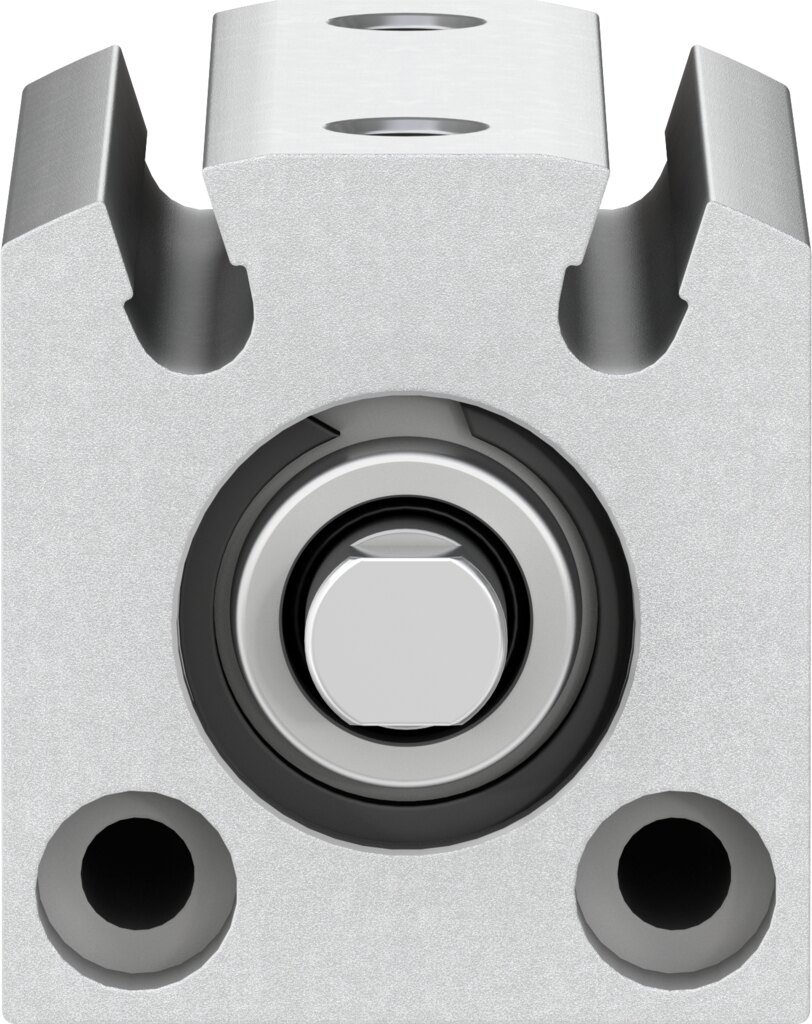

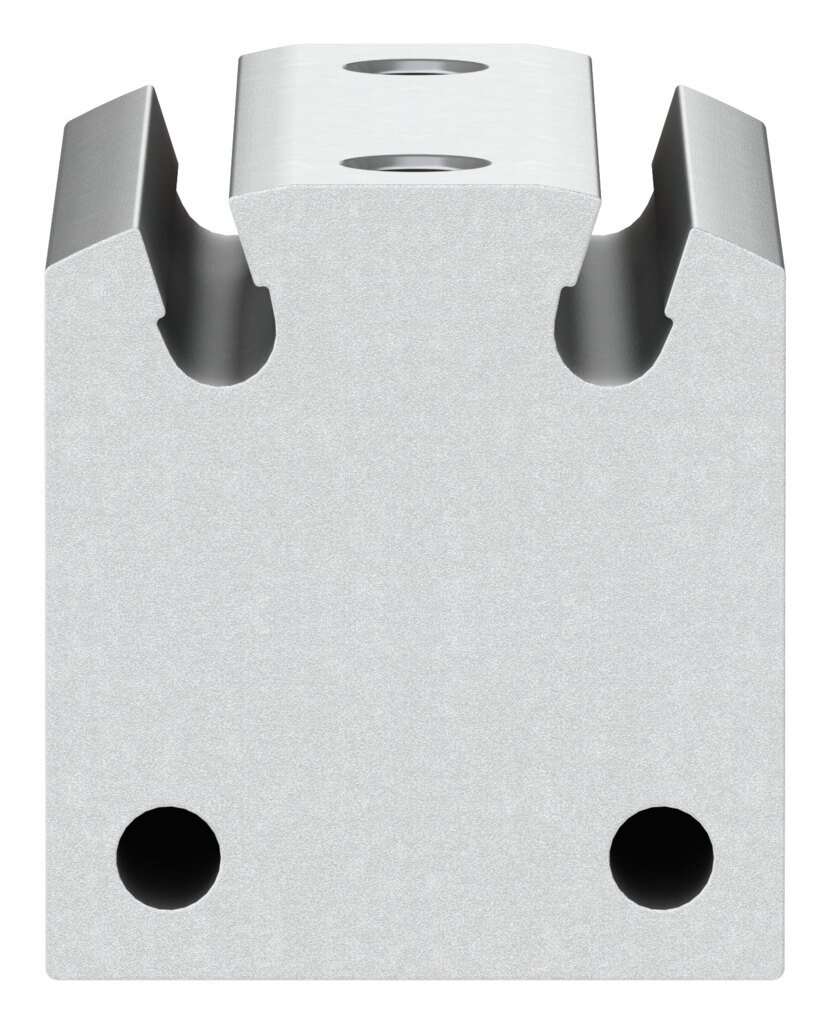

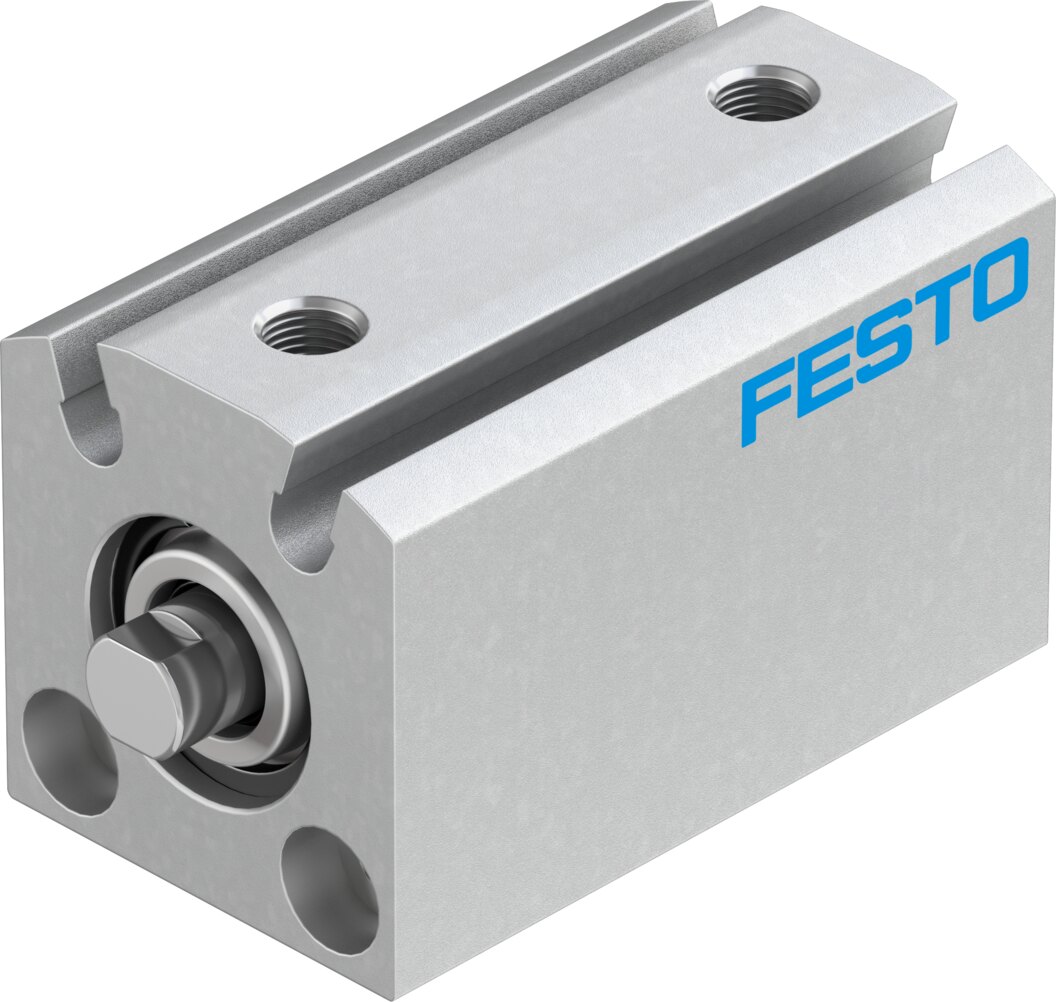

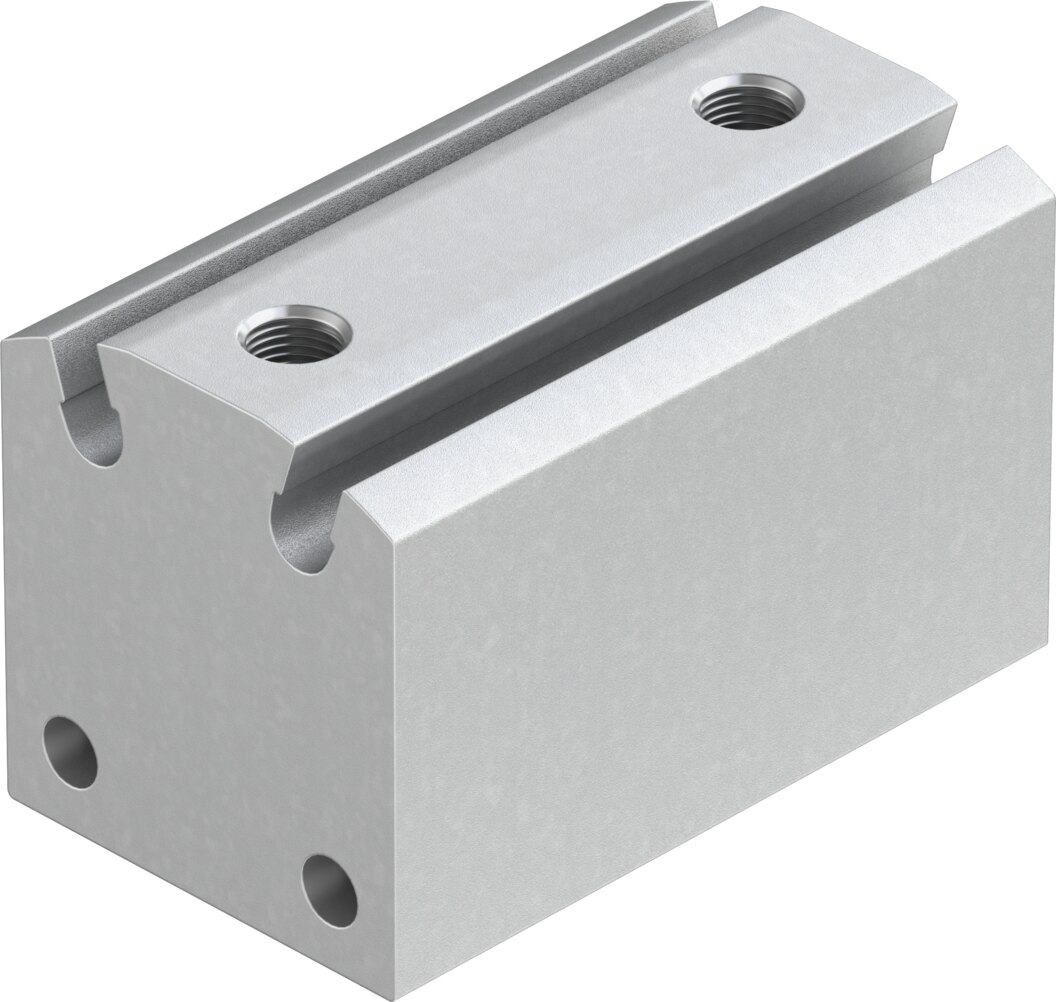

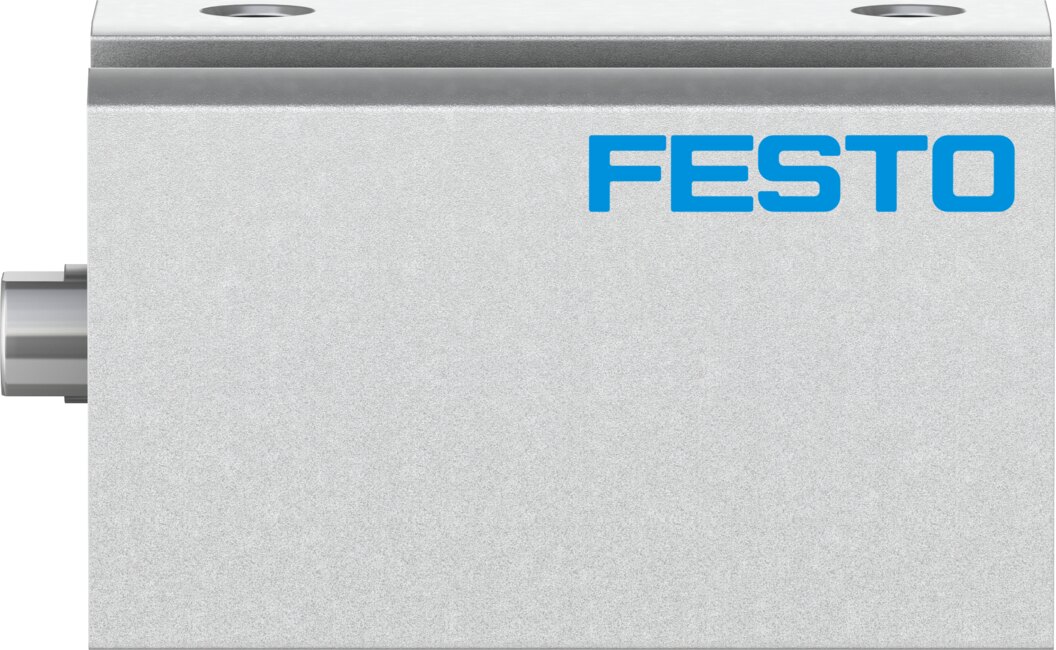

El cilindro neumático Festo ADVC-12-10-P-A (N.º de artículo 188102) pertenece a la serie de carrera corta ADVC, diseñada por Festo para aplicaciones de alta densidad donde el espacio longitudinal disponible es crítico.
A diferencia de las series de perfil compacto normalizado, la gama ADVC reduce el cuerpo del cilindro al mínimo estricto, optimizando la respuesta neumática en ciclos de alta frecuencia. Esta variante incorpora un anillo magnético en el émbolo (A), lo que permite montar sensores de proximidad en sus ranuras exteriores integradas para confirmar electrónicamente la posición del vástago (avanzado/retraído) en el sistema de control. Su amortiguación por anillos elásticos P suaviza los impactos de final de carrera, mientras que la rosca interior M5 del vástago facilita el acoplamiento directo y rasante de palpadores o elementos de presión.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / ADVC-12-10-P-A |
| Número de artículo | 188102 |
| Función / Tipo | Cilindro de carrera corta de doble efecto |
| Serie | ADVC (Cilindro de carrera corta) |
| Diámetro de émbolo | 12 mm |
| Carrera | 10 mm |
| Rosca de vástago | M5 (Rosca interior) |
| Conexión neumática | M5 |
| Amortiguación (P) | Placas/anillos de amortiguación elástica en ambos extremos |
| Detección de posición (A) | Para sensor de proximidad (Émbolo magnético) |
| Presión de funcionamiento | 1.5 bar a 10 bar |
| Fuerza teórica a 6 bar (Avance) | ~68 N |
| Material del cuerpo / vástago | Aleación de aluminio anodizado / Acero de alta aleación |
Ventajas Principales
-
Longitud de montaje ultracorta: Ocupa un volumen longitudinal significativamente menor que un cilindro compacto convencional, ideal para moldes y matrices.
-
Detección magnética integrada (A): Monitoreo directo del estado mediante sensores de proximidad integrados en las ranuras del cuerpo.
-
Respuesta neumática ultra-rápida: Mínimo volumen de cámara interna para un llenado y vaciado casi instantáneo en automatización de alta velocidad.
-
Vástago con rosca interior: Permite acoplar útiles y palpadores manteniendo un perfil totalmente plano e integrado.
-
Estructura sólida en aluminio: Cuerpo anodizado ligero y resistente a la deformación bajo cargas de sujeción directas.
