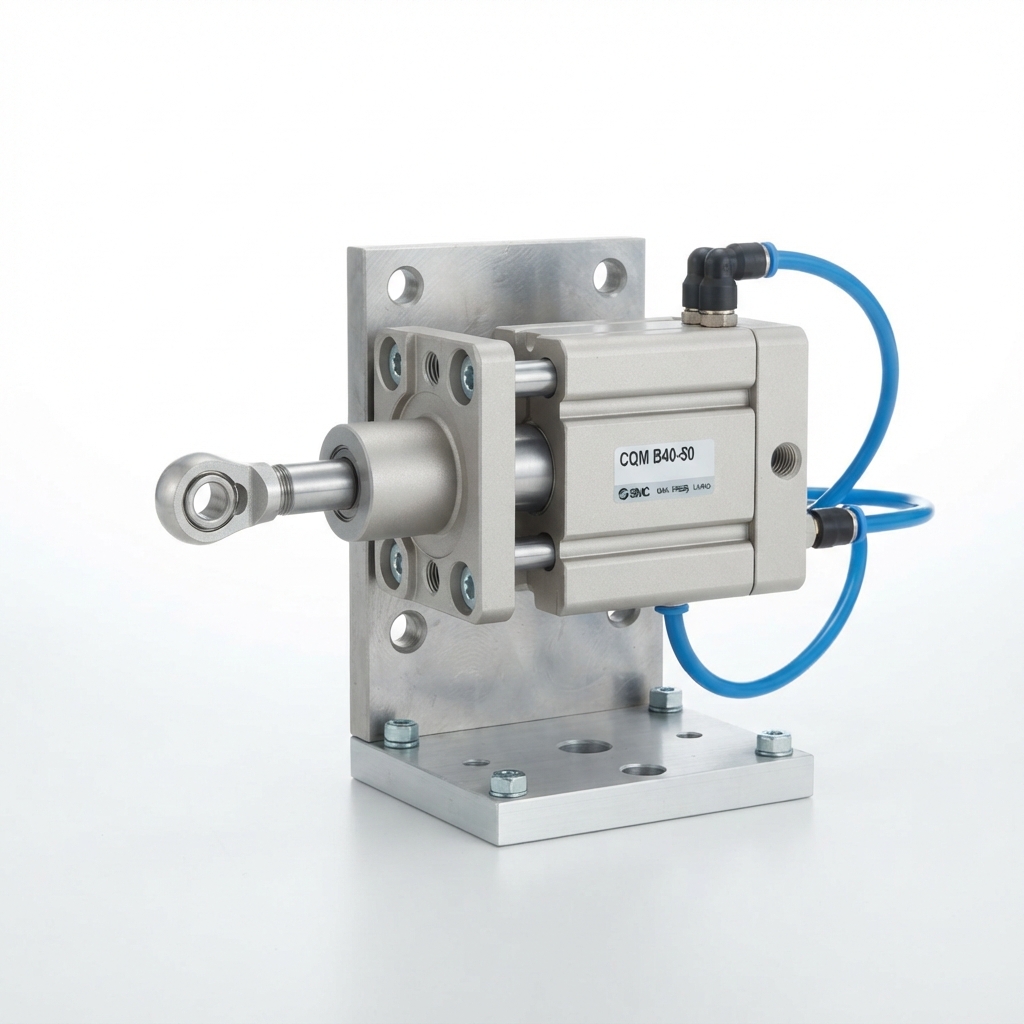

El actuador de la serie CQM de SMC Corporation resuelve aplicaciones industriales exigentes de elevación, empuje y posicionamiento donde las fuerzas descentradas o los momentos de torsión podrían dañar un vástago convencional. Su construcción unifica el cuerpo del cilindro compacto con varillas de guía paralelas y una placa frontal rígida, permitiendo atornillar el utillaje o la carga directamente sobre la placa sin necesidad de soportes externos adicionales.
Gracias a esta arquitectura, la serie CQM garantiza una estabilidad superior frente a cargas laterales y mantiene una precisión antirrotación rigurosa. Además, su diseño optimizado facilita el mantenimiento y la accesibilidad, permitiendo montar y desmontar los detectores magnéticos de posición en las ranuras del cuerpo de forma cómoda, incluso cuando el cilindro se encuentra en posición de retracción total. Incorpora de serie topes elásticos en ambos extremos para absorber la energía cinética y reducir el impacto acústico.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Serie | SMC Corporation / Serie C(D)QM |
| Tipo de actuador | Cilindro compacto guiado con placa frontal (Doble efecto, vástago simple) |
| Variantes magnéticas | Serie CQM (Sin imán) / Serie CDQM (Con imán integrado) |
| Diámetros de émbolo ($\varnothing$) | 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm |
| Carreras estándar | De 5 mm a 100 mm (según diámetro) |
| Fluido de trabajo | Aire comprimido (Filtrado, sin lubricación) |
| Presión de funcionamiento | 0.1 MPa a 1.0 MPa (1.0 a 10 bar) |
| Presión de prueba | 1.5 MPa (15 bar) |
| Velocidad del émbolo | 50 a 500 mm/s (50 a 300 mm/s para diámetros $\varnothing 50$ en adelante) |
| Amortiguación | Topes elásticos (Amortiguación de goma) en ambos extremos |
| Precisión antirrotación | $\pm 0.2^\circ$ o menor (según tamaño de diámetro) |
| Detección de posición | Detectores magnéticos montables directamente en ranuras del cuerpo |
| Materiales | Camisa: Aluminio / Placa y guías: Acero y aleación de aluminio de alta resistencia |
| Rango de temperatura | -10 °C a +70 °C (sin detectores) / -10 °C a +60 °C (con detectores) |
Ventajas Principales
-
Alta resistencia a cargas laterales: Soporta hasta cuatro veces más carga lateral que los cilindros compactos estándar con perfiles guía tradicionales.
-
Montaje directo de carga: La placa frontal integrada permite fijar componentes directamente sin elementos de acoplamiento adicionales.
-
Acceso a sensores mejorado: Las ranuras para detectores magnéticos permiten su ajuste o sustitución incluso con el cilindro retraído.
-
Compatibilidad dimensional: Sus patrones de montaje guardan correspondencia con las series de cilindros compactos estándar CQ2 y CQS de SMC.
