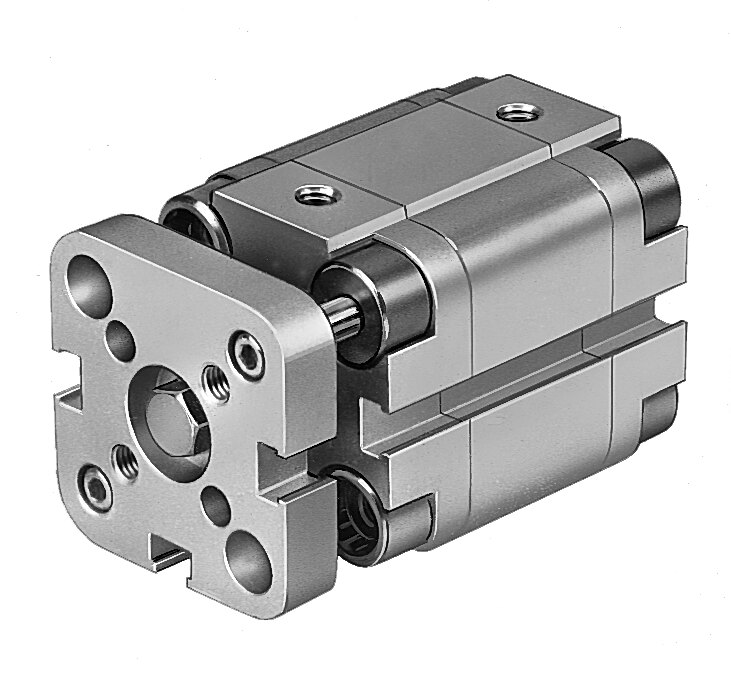

El cilindro neumático Festo ADVUL-16-25-P-A (N.º de artículo 156858) pertenece a la gama de cilindros compactos antigiro de la clásica y probada serie ADVU de Festo. Es la solución ideal cuando se requiere mantener una precisión de orientación angular constante del útil en el vástago a lo largo de toda la carrera.
Su mecanismo de protección antigiro integrado impida que el vástago rote sobre su eje longitudinal bajo la presencia de pares de torsión moderados, lo que simplifica sustancialmente el diseño mecánico al evitar la adición de módulos de guía externos. Mantiene el cuerpo compacto de aluminio extruido anodizado con taladros pasantes para un montaje directo en múltiples posiciones. Su amortiguación por anillos elásticos P absorbe de forma segura la energía cinética de impacto en los finales de carrera, mientras que su émbolo magnético (A) asegura un acoplamiento perfecto con sensores de proximidad en sus ranuras perfiladas para una lectura de estado confiable en la automatización.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / ADVUL-16-25-P-A |
| Número de artículo | 156858 |
| Función / Tipo | Cilindro compacto de doble efecto con seguro antigiro |
| Serie | ADVUL (Variante antigiro de la serie ADVU) |
| Diámetro de émbolo | 16 mm |
| Carrera | 25 mm |
| Protección antigiro (L) | Guiado interno / Vástago protegido contra rotación |
| Rosca de vástago | M6 (Rosca interior) |
| Conexión neumática | M5 |
| Amortiguación (P) | Placas/anillos de amortiguación elástica en ambos extremos |
| Detección de posición (A) | Para sensor de proximidad (Émbolo magnético) |
| Presión de funcionamiento | 1.2 bar a 10 bar |
| Fuerza teórica a 6 bar (Avance) | ~121 N |
| Material del cuerpo / vástago | Aleación de aluminio anodizado / Acero de alta aleación |
Ventajas Principales
-
Seguro antigiro integrado (L): Mantiene la posición angular exacta del vástago y del útil montado sin necesidad de agregar elementos de guía adicionales.
-
Ahorro de espacio y peso: Integra la función antigiro dentro del propio cuerpo compacto del cilindro, optimizando el volumen en el utillaje.
-
Construcción robusta en aluminio: Cuerpo extruido y anodizado con gran estabilidad estructural y alta resistencia al desgaste.
-
Detección magnética de posición (A): Ranuras integradas en el perfil para una colocación rápida y limpia de sensores de proximidad SME/SMT.
-
Montaje versátil y directo: Taladros de fijación pasantes y roscados que permiten el amarre desde múltiples caras de la carcasa.
