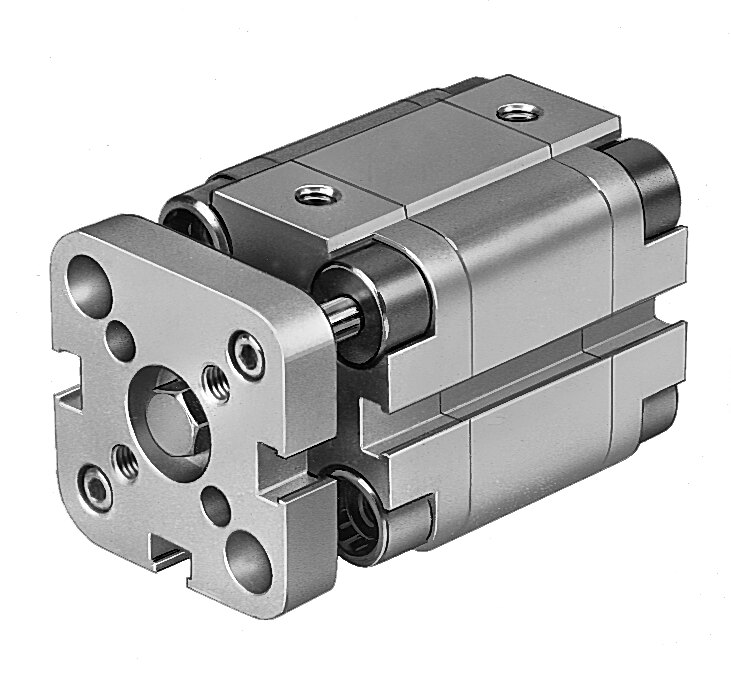

Este actuador de la reconocida serie ADVUL de Festo combina la extrema compacidad de los cilindros de perfil plano con un diseño geométrico especial del vástago que impide eficazmente cualquier movimiento de giro indeseado. Esto lo convierte en la solución ideal para bancadas, utillajes de precisión y mecanismos de manipulación donde las dimensiones de montaje son extremadamente reducidas, pero se requiere aplicar la fuerza de trabajo manteniendo una orientación angular constante y sin desviaciones.
El diseño de doble efecto proporciona un control neumático riguroso y constante tanto en el avance como en el retroceso. La amortiguación elástica integrada absorbe de forma eficiente los pequeños impactos residuales al final de la carrera, protegiendo los componentes internos frente al desgaste y reduciendo el nivel de ruido operativo. Asimismo, su pistón magnético integrado permite acoplar de manera limpia y rápida detectores de proximidad para el monitoreo electrónico de los ciclos.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Serie | Festo / ADVUL (Cilindro compacto con anti-giro) |
| Referencia completa | ADVUL-12-10-P-A |
| Tipo de cilindro | Cilindro compacto de doble efecto con guía anti-giro |
| Diámetro del émbolo | 12 mm |
| Carrera | 10 mm |
| Sistema antirrotación | Vástago con sección geométrica guiada |
| Amortiguación | Amortiguación elástica en ambos extremos (P) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
Ventajas Principales
-
Protección anti-giro integrada: Su diseño evita la rotación del vástago, permitiendo posicionar cargas o herramientas con una orientación exacta sin elementos externos.
-
Diseño plano y optimizado: Su reducida longitud axial maximiza el espacio disponible en utillajes y bancadas compactas.
-
Funcionamiento protegido: La amortiguación elástica absorbe la energía cinética al final del recorrido, prolongando la vida útil del actuador.
-
Detección electrónica versátil: Dispone de ranuras para alojar detectores magnéticos de posición de forma rápida y limpia.
