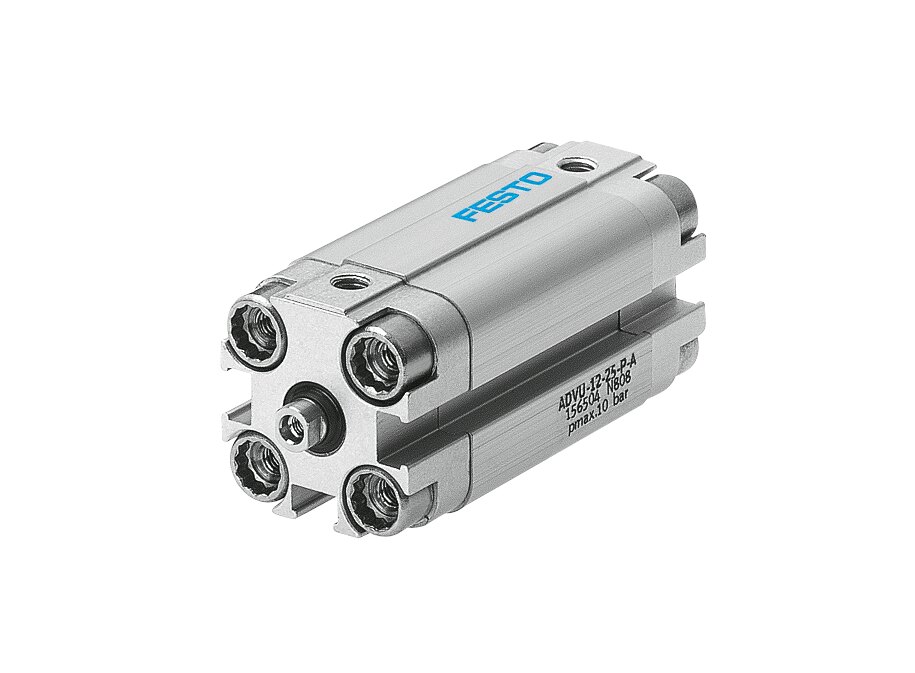

Este actuador de la reconocida serie ADVU de Festo está diseñado para su integración en bancadas, dispositivos y mecanismos donde las limitaciones de espacio de montaje son críticas y se requiere una gran densidad de potencia. Su construcción robusta y de perfil reducido integra el cuerpo y las culatas en un bloque compacto que reduce al mínimo las dimensiones exteriores, manteniendo al mismo tiempo una excelente rigidez estructural y una alta capacidad de carga.
El diseño de doble efecto proporciona un control neumático riguroso y constante tanto en el avance como en el retroceso. La amortiguación elástica integrada absorbe eficazmente los impactos residuales al final de la carrera, protegiendo los componentes mecánicos internos y reduciendo el nivel sonoro de la operación. Asimismo, su pistón magnético permite la instalación sencilla de sensores de proximidad para el monitoreo electrónico de la posición, facilitando el control de los ciclos de trabajo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Serie | Festo / ADVU (Cilindro compacto de perfil plano) |
| Referencia completa | ADVU-12-20-P-A |
| Tipo de cilindro | Cilindro compacto de doble efecto |
| Diámetro del émbolo | 12 mm |
| Carrera | 20 mm |
| Extremo del vástago | Rosca interior estándar |
| Amortiguación | Amortiguación elástica en ambos extremos (P) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
Ventajas Principales
-
Diseño plano y optimizado: Su mínima longitud axial permite integrarlo en espacios sumamente reducidos donde los cilindros redondos o ISO estándar no caben.
-
Excelente relación tamaño-rendimiento: Ofrece una fuerza de empuje elevada en relación con su volumen, ideal para ciclos de trabajo rápidos.
-
Funcionamiento protegido: La amortiguación elástica absorbe la energía cinética residual al final del recorrido, prolongando la vida útil del actuador.
-
Detección electrónica versátil: Dispone de ranuras en el cuerpo para alojar detectores magnéticos de posición de forma rápida y limpia.
