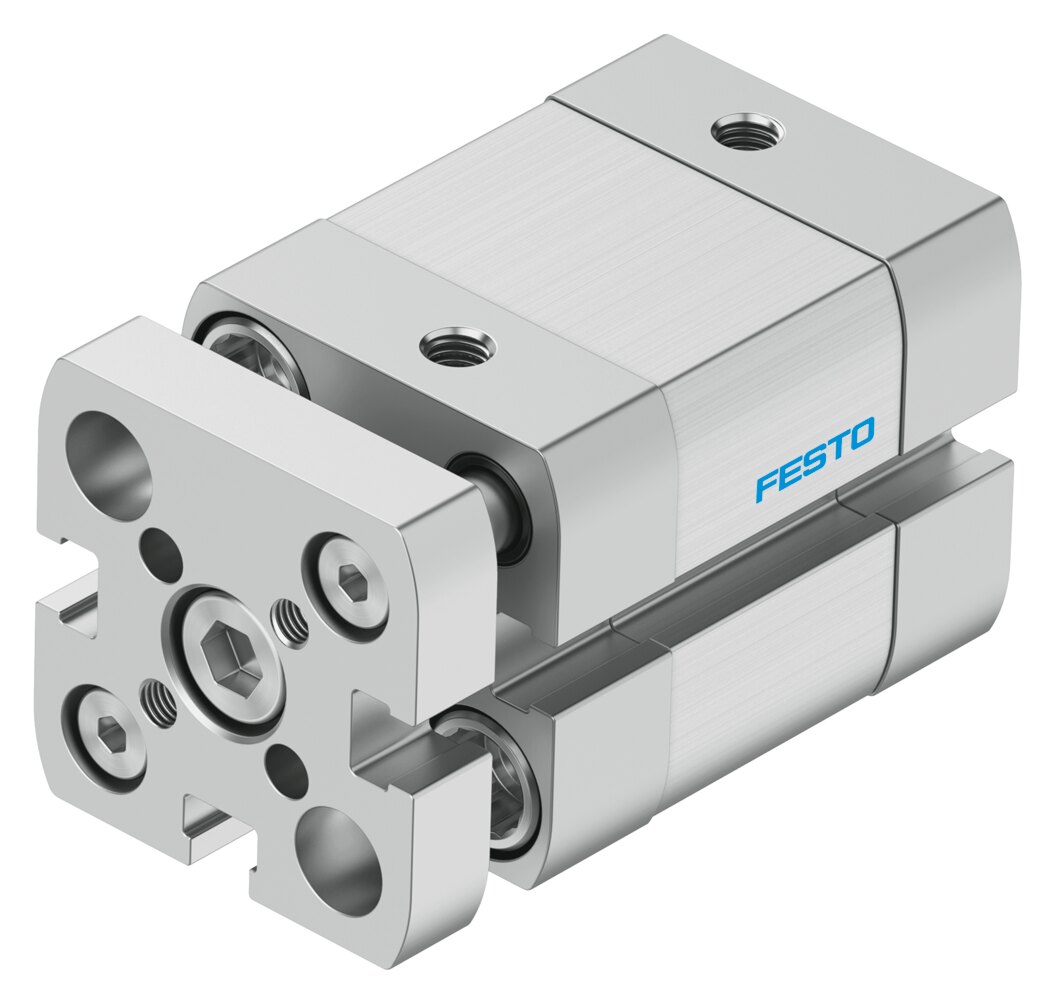

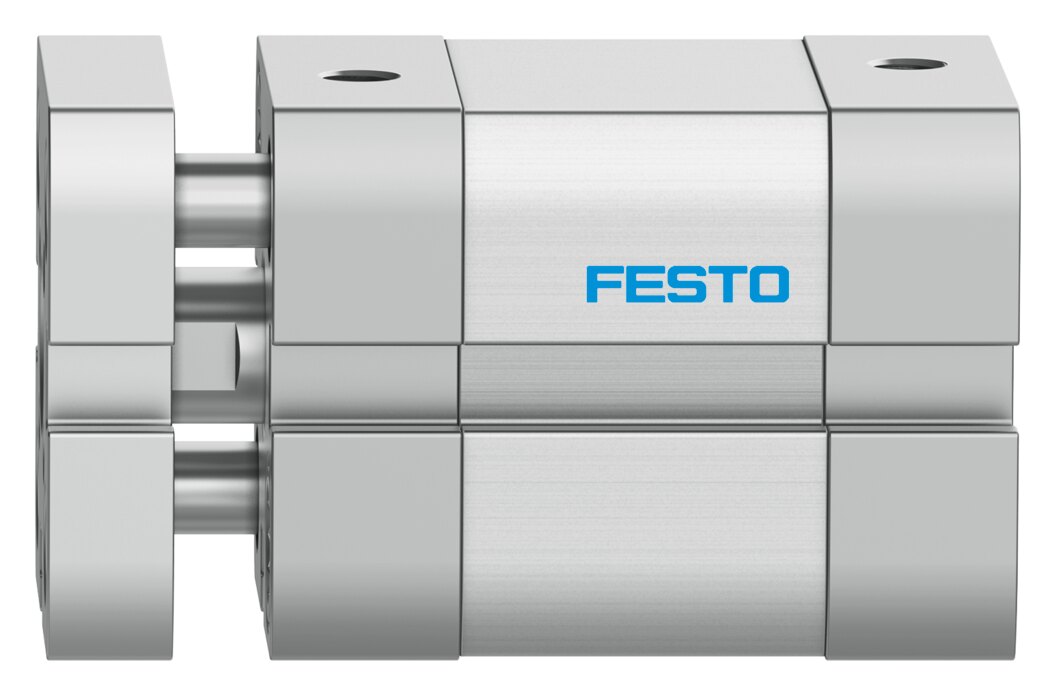

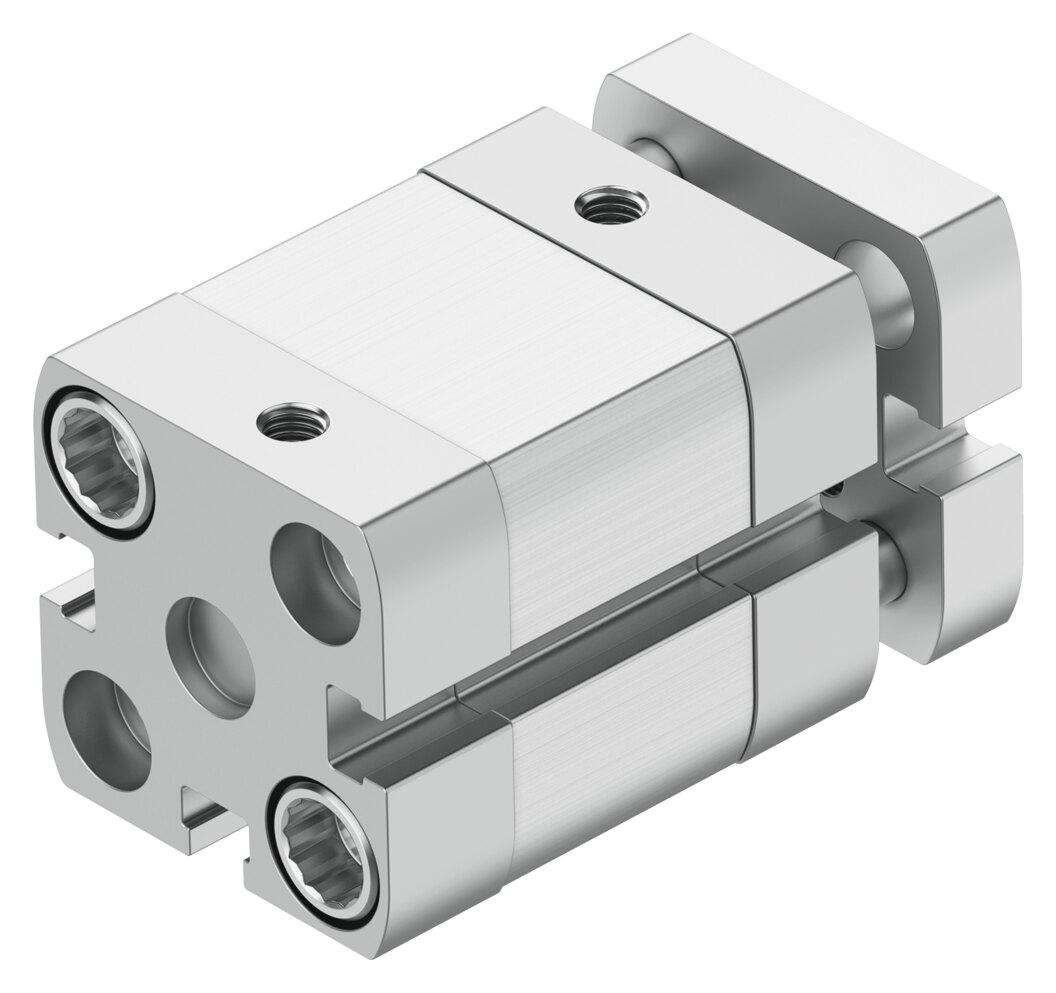

Este actuador de la avanzada serie ADNGF de Festo combina las ventajas de los cilindros compactos de perfil plano con un sistema de guiado mecánico por vástagos paralelos, garantizando una excelente resistencia a los pares de torsión y una precisión milimétrica sin necesidad de elementos antirrotación externos. Su construcción robusta es la solución ideal para bancadas, utillajes de ensamblaje y mecanismos de manipulación rápida donde el espacio de montaje es muy limitado pero se requiere una gran rigidez lateral.
La característica técnica sobresaliente de este modelo es su sistema de amortiguación neumática autoajustable (PPS), que adapta de forma automática y dinámica la deceleración del émbolo en los extremos de carrera independientemente de las variaciones de carga. Esto elimina la necesidad de realizar ajustes manuales con tornillos, garantizando un frenado suave, silencioso y exento de rebotes. Asimismo, la placa de yugo frontal vincula el vástago principal con las guías laterales para absorber fuerzas transversales de manera estable, mientras que su pistón magnético integrado permite la instalación sencilla de sensores de proximidad para el monitoreo electrónico de la posición.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Serie | Festo / ADNGF (Cilindro compacto guiado normalizado) |
| Referencia completa | ADNGF-20-10-PPS-A |
| Tipo de cilindro | Cilindro compacto guiado de doble efecto con protección anti-giro |
| Diámetro del émbolo | 20 mm |
| Carrera | 10 mm |
| Sistema antirrotación | Placa de yugo y guías paralelas integradas |
| Amortiguación | Amortiguación neumática autoajustable en ambos extremos (PPS) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
Ventajas Principales
-
Amortiguación autoajustable (PPS): Regula de forma dinámica el frenado final sin intervención manual, simplificando la puesta en marcha y protegiendo el mecanismo.
-
Protección anti-giro integrada: Las guías paralelas y la placa frontal evitan cualquier rotación del vástago, soportando cargas laterales de manera eficiente.
-
Diseño compacto y rígido: Su estructura optimizada ahorra espacio de instalación y ofrece un rendimiento superior en ciclos de trabajo rápidos.
-
Detección electrónica limpia: Dispone de ranuras integradas para alojar detectores magnéticos de posición de forma rápida y precisa.
