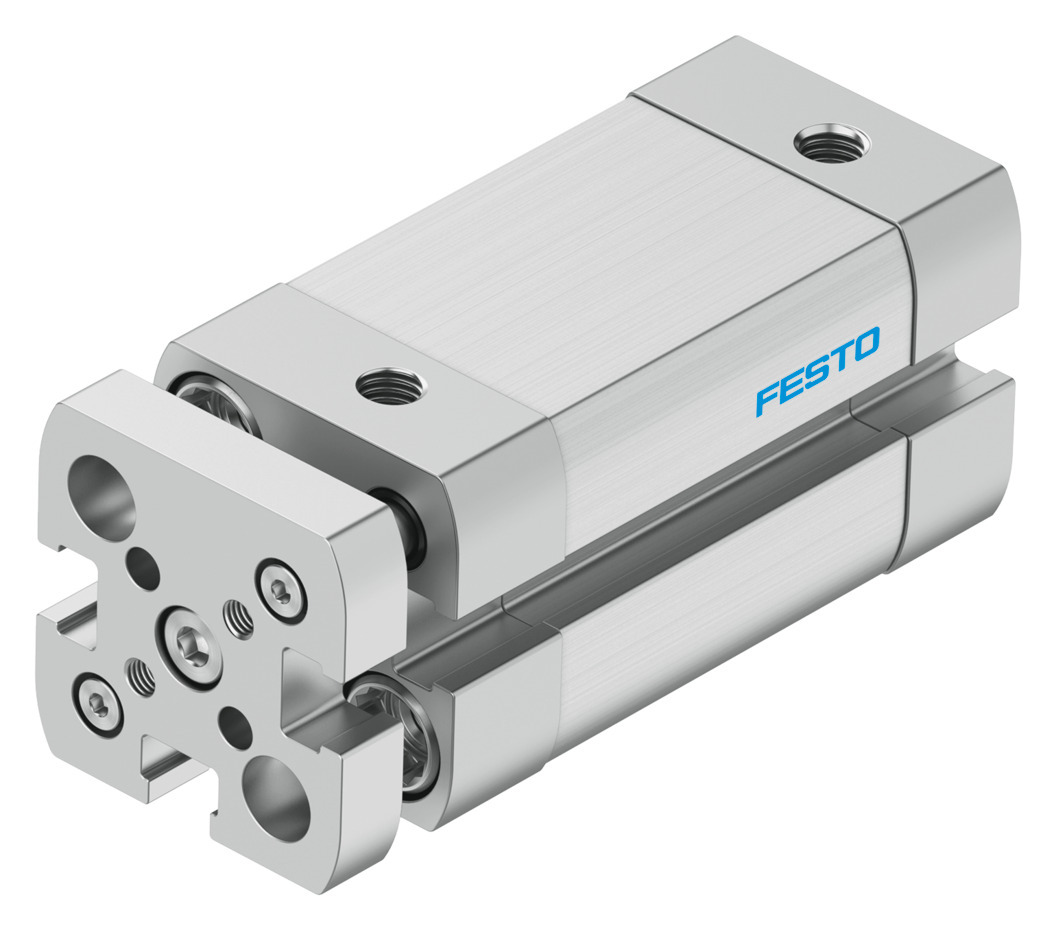

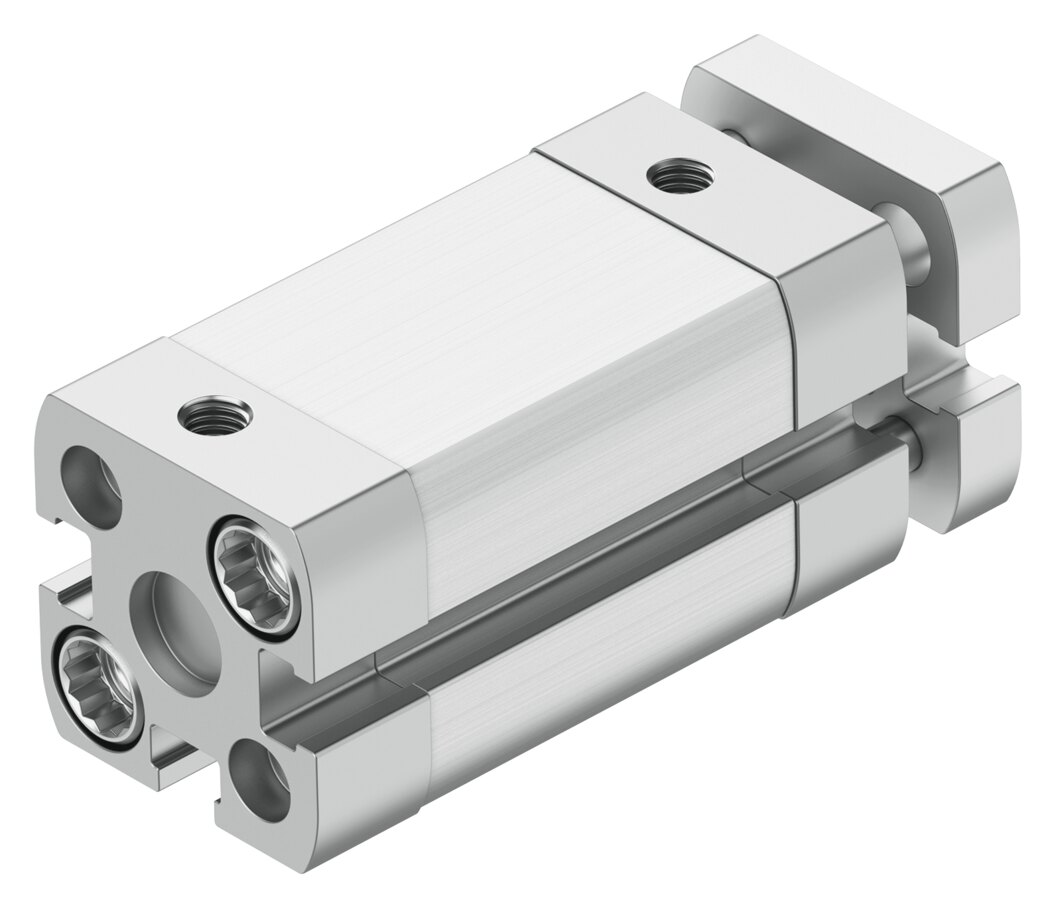

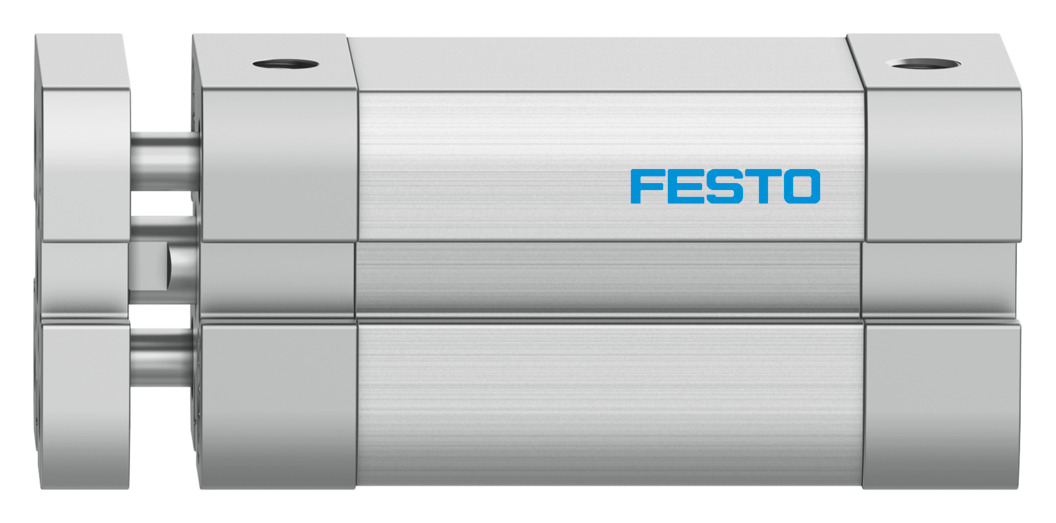

El cilindro neumático Festo ADNGF-12-20-P-A (N.º de artículo 554209) pertenece a la variante guiada de la serie ADN, concebida específicamente para tareas de elevación, tope, agarre o transporte donde el vástago está expuesto a cargas laterales directas o pares de torsión.
Su estructura integra una placa frontal unida a dos barras de guía paralelas de alta precisión con casquillos de deslizamiento, lo que garantiza una extraordinaria rigidez mecánica y un desplazamiento perfectamente alineado. Esto elimina la necesidad de diseñar e instalar mecanismos antigiro o guías externas complejas, ahorrando costes de ingeniería y espacio en la máquina. Su amortiguación elástica P absorbe los impactos al final del recorrido en carreras cortas, mientras que las ranuras integradas en su cuerpo de aluminio anodizado permiten la instalación de sensores magnéticos embutidos para una monitorización exacta del ciclo operativo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / ADNGF-12-20-P-A |
| Número de artículo | 554209 |
| Función / Tipo | Cilindro compacto de doble efecto con guiado integrado |
| Norma constructiva | Basado en ISO 21287 |
| Diámetro de émbolo | 12 mm |
| Carrera | 20 mm |
| Protección antigiro / Guiado | Placa y vástagos de guía con rodamientos de deslizamiento (GF) |
| Conexión neumática | M5 |
| Amortiguación (P) | Placas/anillos de amortiguación elástica en ambos extremos |
| Detección de posición (A) | Para sensor de proximidad (Émbolo magnético) |
| Presión de funcionamiento | 1.5 bar a 10 bar |
| Fuerza teórica a 6 bar (Avance) | ~68 N |
| Material de la carcasa / guía | Aluminio anodizado / Acero de alta aleación |
Ventajas Principales
-
Guiado integrado antigiro (GF): Soporta cargas laterales elevadas y momentos de torsión, asegurando la orientación exacta de la placa frontal.
-
Ahorro de espacio y componentes: Sustituye la combinación de un cilindro estándar con guías externas, reduciendo el volumen del conjunto y el tiempo de montaje.
-
Seguridad de precisión: Ideal para aplicaciones de elevación, detención de palets (stoppers) o módulos de sujeción fina.
-
Detección magnética rasante (A): Permite colocar sensores de proximidad empotrados en las ranuras del cuerpo para no incrementar las dimensiones externas.
-
Construcción ligera y robusta: Cuerpo de aluminio anodizado que combina bajo peso con alta resistencia al desgaste mecánico.
