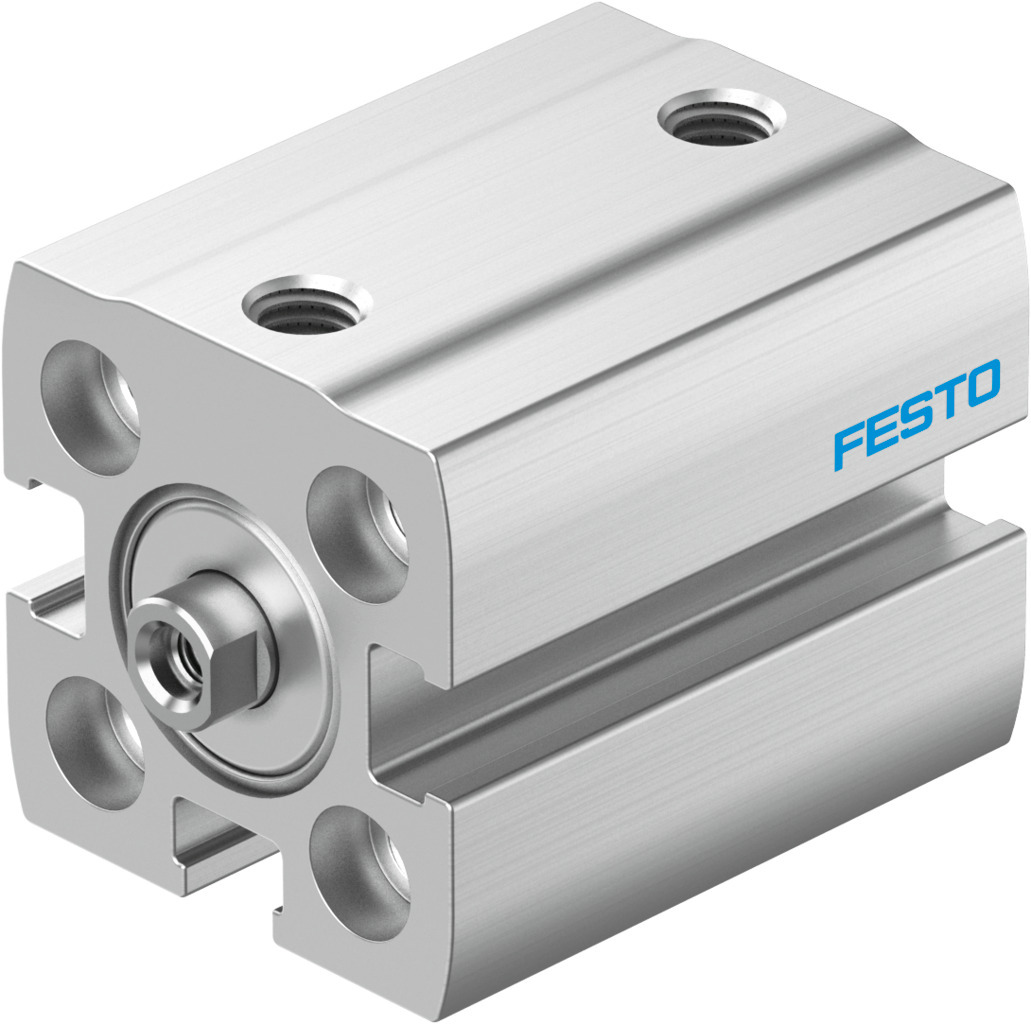

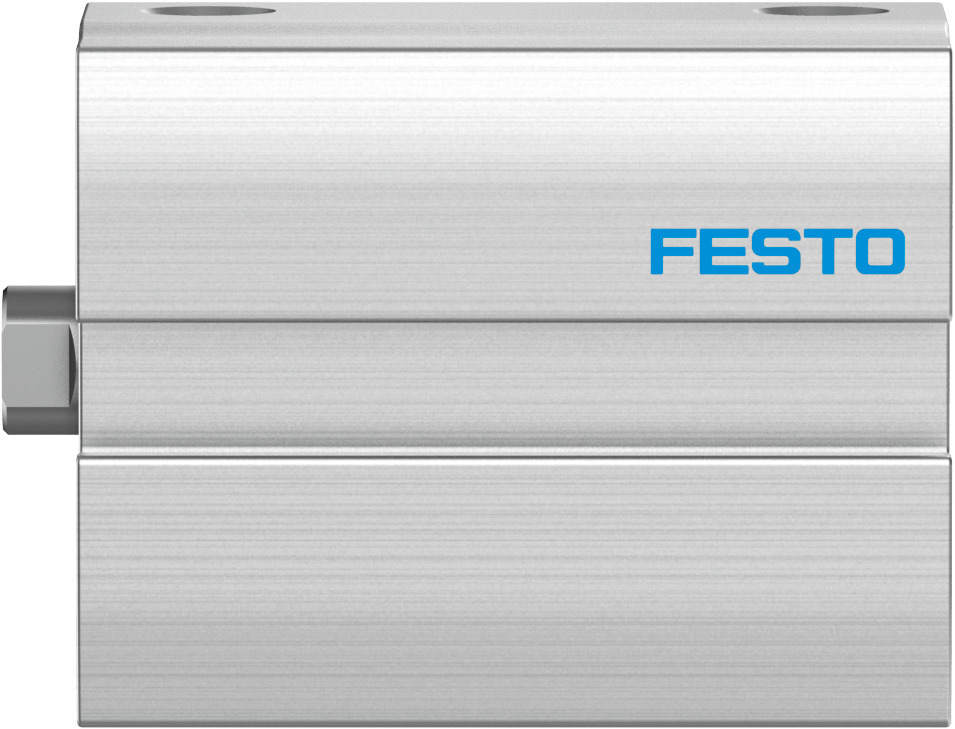

El cilindro neumático Festo ADN-S-12-20-I-P (N.º de artículo 8080581) pertenece a la gama ultracompacta ADN-S, desarrollada por Festo para responder a la necesidad de actuadores cada vez más pequeños, ligeros y eficientes en líneas de micro-automatización y fabricación de dispositivos electrónicos.
Su diseño simplificado de una sola pieza elimina peso innecesario y maximiza la densidad de potencia en dimensiones mínimas. La versión I incluye rosca hembra M5 en el extremo del vástago para la integración directa y alineada de herramientas o palpadores. Su sistema de amortiguación elástica P minimiza el ruido de impacto y absorbe la energía residual en los finales de carrera. Además, su carcasa de aluminio de alta pureza garantiza una larga vida útil operacional con un consumo neumático óptimo por ciclo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / ADN-S-12-20-I-P |
| Número de artículo | 8080581 |
| Función / Tipo | Cilindro de doble efecto ultracompacto |
| Serie | ADN-S (Micro-cilindro compacto) |
| Diámetro de émbolo | 12 mm |
| Carrera | 20 mm |
| Rosca de vástago (I) | M5 (Rosca interior) |
| Conexión neumática | M5 |
| Amortiguación (P) | Placas/anillos de amortiguación elástica en ambos extremos |
| Detección de posición | Sin detección magnética (Serie S reducida) |
| Presión de funcionamiento | 1.3 bar a 10 bar |
| Fuerza teórica a 6 bar (Avance) | ~68 N |
| Material del cuerpo / vástago | Aleación de aluminio / Acero de alta aleación |
Ventajas Principales
-
Dimensiones ultra-reducidas: Optimiza al máximo el volumen disponible, permitiendo su instalación en espacios donde un cilindro compacto ISO estándar no encajaría.
-
Reducción de peso: Estructura sumamente ligera, ideal para ser montado sobre ejes móviles o brazos de robots con restricciones de masa payload.
-
Vástago con rosca interior (I): Acoplamiento directo de útiles de palpado o sujeción con un acabado estético y plano.
-
Respuesta neumática ágil: Menor volumen de cámara interna para un llenado y vaciado ultra-rápido, maximizando los ciclos por minuto.
-
Alta fiabilidad en micro-automatización: Excelente precisión de carrera para tareas repetitivas de prueba de botones, expulsión y posicionamiento de piezas livianas.
