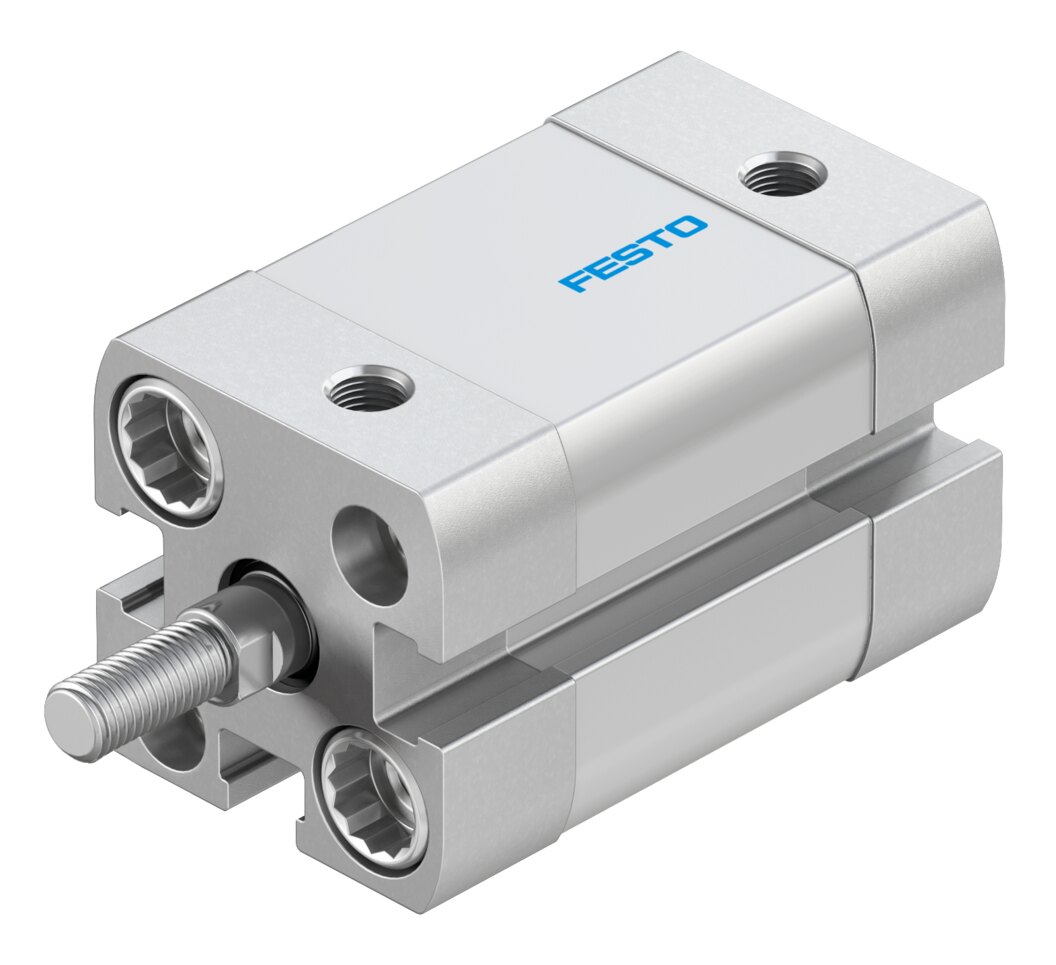

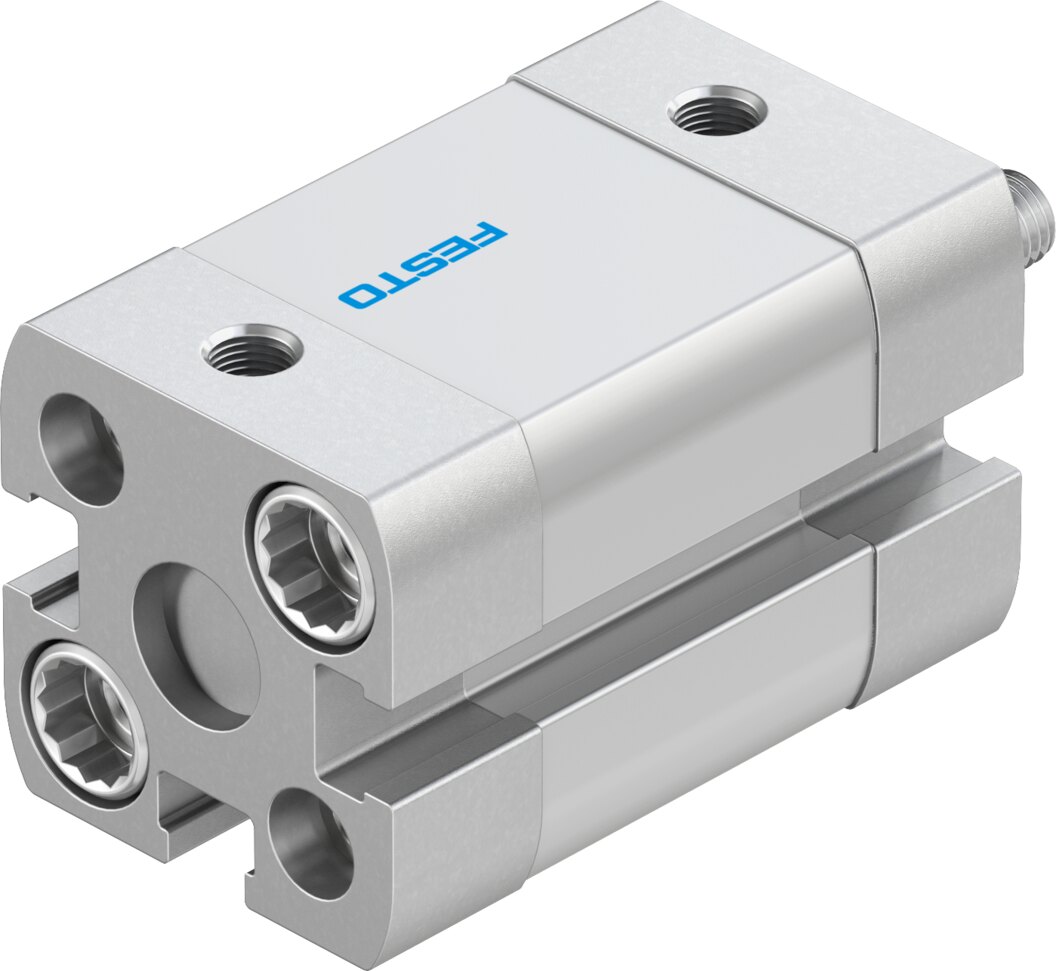

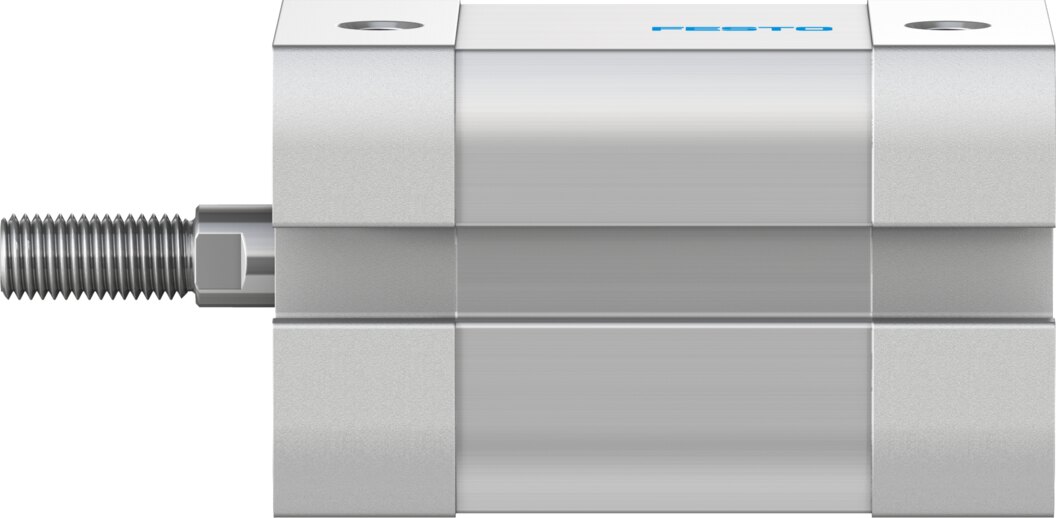

Este actuador de la reconocida serie ADN de Festo establece un estándar de referencia en cuanto a diseño compacto y eficiencia volumétrica, siendo la solución ideal para bancadas, utillajes y mecanismos donde el espacio de montaje es extremadamente limitado. Su construcción robusta y ligera integra el cuerpo y las culatas en un perfil optimizado que reduce al mínimo las dimensiones exteriores sin comprometer la rigidez ni la capacidad de carga.
El diseño de doble efecto proporciona un control neumático riguroso tanto en el avance como en el retroceso. La amortiguación elástica integrada absorbe eficazmente los impactos residuales al final de la carrera, protegiendo los componentes mecánicos internos y reduciendo el nivel sonoro de la operación. Además, el extremo del vástago con rosca macho (A) facilita un acoplamiento universal y directo con horquillas, rótulas y terminales de articulación habituales en el mercado, mientras que su pistón magnético permite la instalación sencilla de sensores de proximidad en las ranuras del cuerpo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Serie | Festo / ADN (Cilindro compacto normalizado) |
| Referencia completa | ADN-12-10-A-P-A |
| Tipo de cilindro | Cilindro compacto de doble efecto |
| Diámetro del émbolo | 12 mm |
| Carrera | 10 mm |
| Extremo del vástago | Rosca macho (A) |
| Amortiguación | Amortiguación elástica en ambos extremos (P) |
| Detección de posición | Émbolo magnético para sensores de proximidad (A) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o seco) |
| Presión máxima de trabajo | Hasta 10 bar |
Ventajas Principales
-
Diseño ultra compacto: Su mínima longitud y perfil reducido permiten integrarlo en espacios muy reducidos donde un cilindro convencional no cabría.
-
Extremo de vástago con rosca macho (A): Permite una conexión mecánica directa y estandarizada con elementos de acoplamiento comerciales.
-
Excelente relación peso-potencia: Ofrece un rendimiento dinámico superior con una masa en movimiento muy ligera, ideal para ciclos rápidos.
-
Detección electrónica versátil: Dispone de ranuras integradas para alojar detectores magnéticos de posición de forma limpia y precisa.
