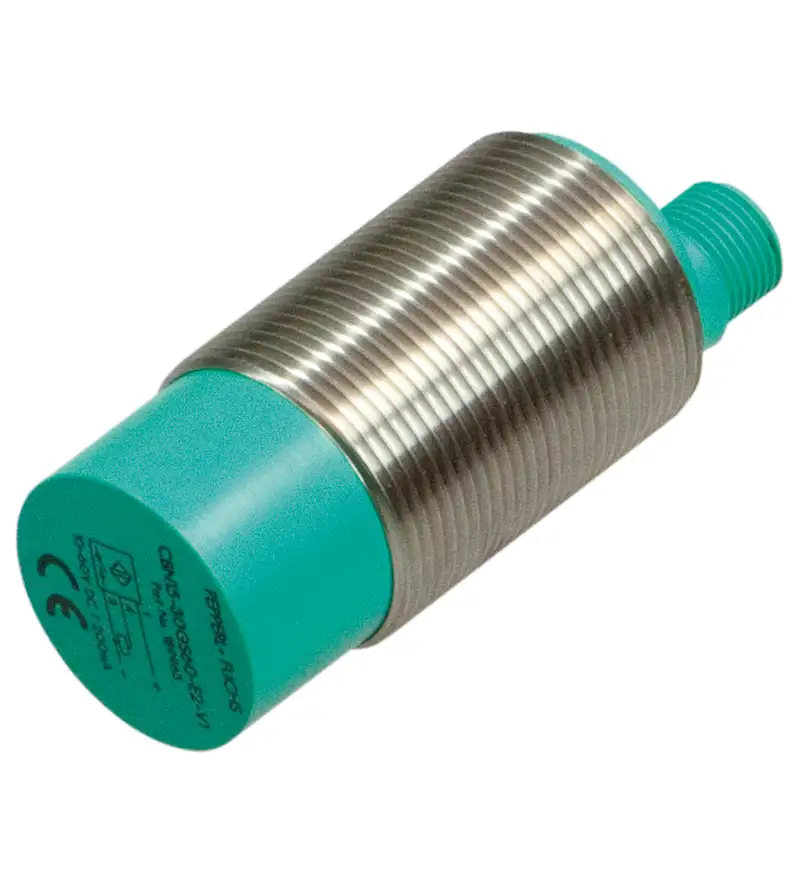

El sensor capacitivo CCN15-30GS60-E2-V1 forma parte de la serie pesada de Pepperl+Fuchs, ofreciendo un amplio rango de detección y una construcción extremadamente robusta para entornos industriales severos.
Al ser una variante no enrasada, el sensor genera un campo eléctrico abierto en su superficie activa de PBT, alcanzando un rango nominal de 15 mm. Cuenta con un potenciómetro de ajuste de sensibilidad en la parte posterior, lo que permite calibrar con precisión el punto de conmutación según la constante dieléctrica del material a detectar. Esto lo capacita para la detección de líquidos (agua, aceites), granulados plásticos, harina, madera, papel, vidrio y metales, así como para la detección de nivel a través de paredes no metálicas de tanques o tuberías.
Su cuerpo corto de 60 mm en acero inoxidable niquelado de alta durabilidad facilita su montaje en espacios reducidos dentro de tolvas, silajes o líneas de envasado. El conector estándar M12 simplifica el reemplazo rápido en campo sin necesidad de desinstalar el cableado principal de la máquina.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CCN15-30GS60-E2-V1 |
| Número de pieza | 224169 |
| Tipo de sensor | Proximidad capacitivo con potenciómetro de ajuste |
| Distancia de conmutación ($S_n$) | 15 mm (Ajustable de 0 a 15 mm) |
| Tipo de instalación | No enrasado (Non-embeddable) |

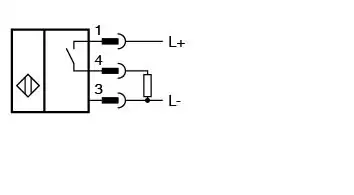

| Polaridad de salida | DC, PNP |
| Función de conmutación | Normalmente Abierto (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Frecuencia de conmutación | 0 a 50 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |

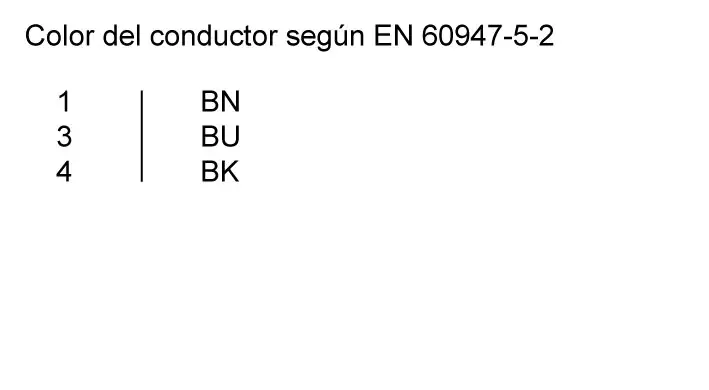

| Conexión eléctrica | Conector macho M12 x 1 (4 polos) |

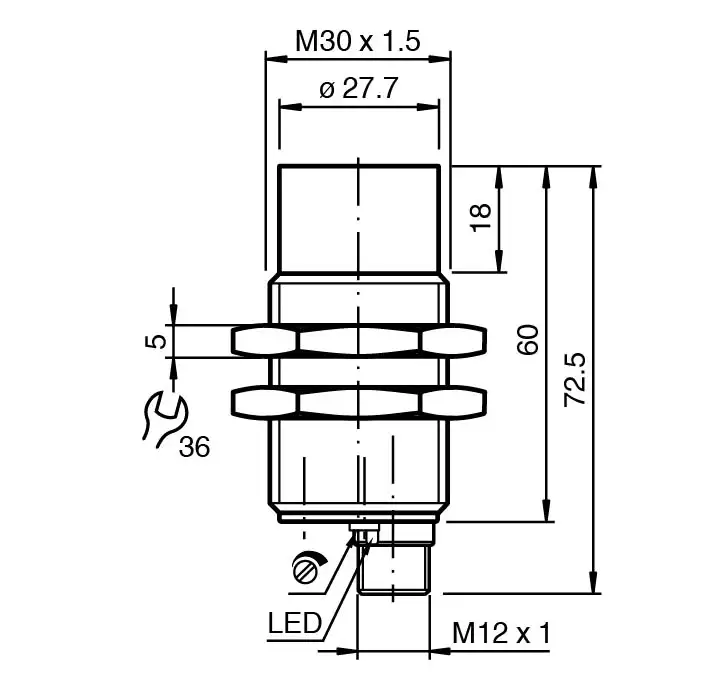

| Dimensiones / Rosca | Cilíndrico M30 x 1.5 (Longitud de cuerpo: 60 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Acero inoxidable / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Rango extendido de 15 mm (Ajustable): Potenciómetro integrado para la calibración precisa de umbrales en líquidos y sólidos a granel.
-
Conector M12 de desconexión rápida: Mantenimiento ágil y sustitución limpia sin necesidad de recablear en planta.
-
Cuerpo de acero inoxidable (M30): Máxima resistencia frente a impactos, corrosión y sustancias químicas industriales.
-
Versatilidad de detección: Detecta materiales conductores y no conductores a través de paredes de tanques o directamente en el proceso.
-
Indicador LED de alto brillo: Visualización instantánea del estado de conmutación para tareas de alineación y diagnóstico.
