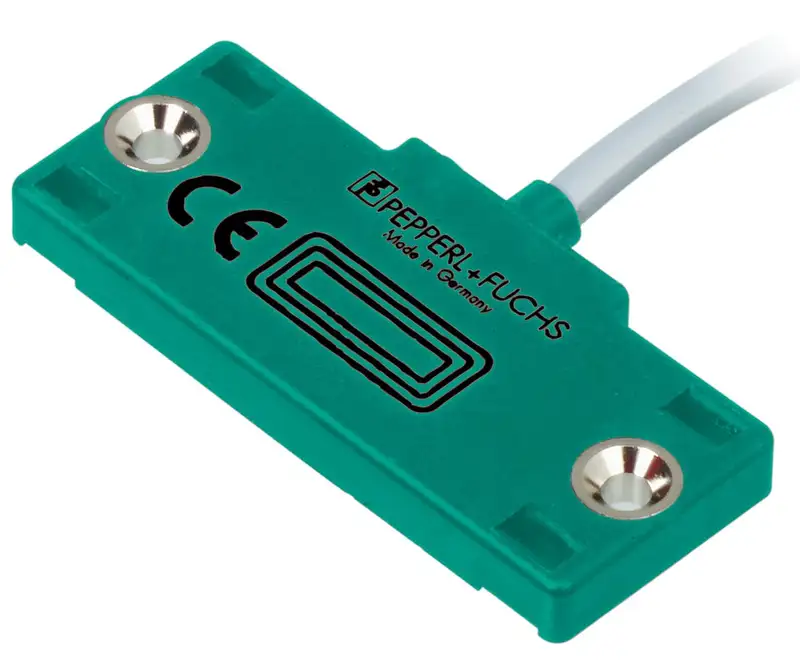

El sensor capacitivo CBN5-F46-E2 pertenece a la gama de formato plano de Pepperl+Fuchs, desarrollada para resolver problemas de montaje donde los sensores cilíndricos tradicionales no encajan debido a limitaciones de espacio.
Su principio de funcionamiento se basa en la variación de la capacidad en el campo eléctrico frontal de su superficie activa. Esto le permite detectar no solo piezas metálicas o plásticas, sino también medir niveles de líquidos (agua, aceites, bebidas) y materiales en polvo o grano a través de paredes de recipientes o tuberías no metálicas (de vidrio o plástico) sin necesidad de perforar el tanque.
Su carcasa de policarbonato reforzado incluye dos orificios de fijación pasantes de montaje sencillo sobre cualquier superficie plana. El sensor cuenta con un LED indicador amarillo de alto brillo que muestra el estado de conmutación de la salida PNP en tiempo real y una excelente inmunidad contra interferencias electromagnéticas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CBN5-F46-E2 |
| Número de pieza | 185141 |
| Tipo de sensor | Proximidad capacitivo |
| Distancia de conmutación ($S_n$) | 5 mm |
| Tipo de instalación | No enrasado (Non-embeddable) |

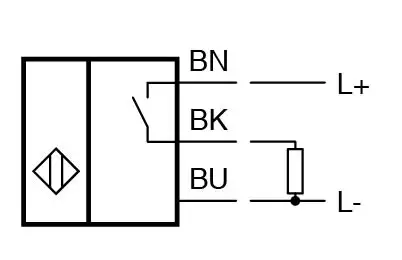

| Polaridad de salida | DC, PNP |
| Función de conmutación | Normalmente Abierto (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC |
| Frecuencia de conmutación | 0 a 10 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.14\text{ mm}^2$) |
| Dimensiones de la carcasa | 50 mm x 50 mm x 10 mm (Plano) |
| Grado de protección | IP67 |
| Material de la carcasa | Policarbonato (PC) / PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Diseño ultra-plano (10 mm): Permite su integración en espacios mecánicos sumamente restringidos.
-
Detección sin contacto a través de paredes: Capaz de detectar el nivel de líquidos o granulados a través de recipientes de plástico o cristal.
-
Versatilidad de materiales: Detecta materiales conductores y no conductores (agua, plásticos, vidrio, madera, metales).
-
Protección IP67 estanque: Resiste la entrada de humedad y polvo industrial.
-
Fácil montaje plano: Fijación directa mediante dos tornillos sin necesidad de abrazaderas o soportes especiales.
